Tworzenie połączenia zbrojenia

Pręty zbrojeniowe lub grupy prętów zbrojeniowych można łączyć ze sobą, używając połączeń zbrojenia. Pręty i grupy mogą być rozdzielone przerwą.

Na karcie Zbrojenie kliknij Edytuj > Połączenie zbrojenia.

Jeśli przed utworzeniem zbrojenia wymagana jest zmiana właściwości, przytrzymaj klawisz Shift i kliknij polecenie Połączenie zbrojenia, aby otworzyć właściwości Połączenie zbrojenia.
Wybierz pierwszy pręt zbrojeniowy lub grupę prętów.
Wybierz drugi pręt zbrojeniowy lub grupę prętów.

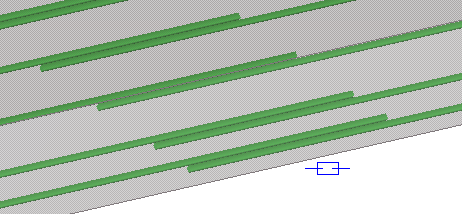

Tekla Structures utworzy połączenie. W modelu połączenia będą miały niebieskie symbole połączeń .
Jeśli chcesz zmienić właściwości połączenia:
1. Kliknij dwukrotnie połączenie, aby otworzyć właściwości Połączenie zbrojenia.
2. Zmodyfikuj właściwości.
3. Kliknij Zmień.

Właściwości połączenia

Użyj właściwości Połączenie zbrojenia, aby wyświetlić i zmodyfikować właściwości połączeń. Plik właściwości zapisanego połączenia ma rozszerzenie .rsp.


Opcja	Opis
Typ połączenia	Typ połączenia. Opcja Zakład lewy tworzy zakład w kierunku pierwszego wybranego pręta lub grupy, a opcja Zakład prawy w kierunku drugiego. Opcja Zakład obustronny wyśrodkowuje zakład między prętami lub grupami.
Długość zakładu	Długość połączenia na zakład.
Odsunięcie	Odsunięcie punktu środka połączenia od punktu, w którym pręty się pierwotnie stykały.
Położenie prętów	Umożliwia określenie, czy zachodzące pręty są ustawione jeden nad drugim, czy równoległe.
