Praca z komponentami systemowymi

Za pomocą komponentów systemowych można łączyć elementy w modelu i automatyzować zadania.

Komponenty systemowe dostosowują się do zmian w modelu, co oznacza, że Tekla Structures automatycznie modyfikuje komponent, gdy modyfikowane są elementy łączone przez ten komponent. Gdy obiekty są kopiowane lub przesuwane przez użytkownika, Tekla Structures automatycznie kopiuje lub przesuwa wszystkie komponenty powiązane z tymi obiektami.

Wszystkie komponenty systemowe są przechowywane w katalogu Aplikacje i komponenty. Kliknij przycisk Aplikacje i komponenty w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.

Definiowanie właściwości komponentu

Każdy komponent ma okno dialogowe, w którym można zdefiniować właściwości komponentu. Aby otworzyć okno dialogowe, kliknij dwukrotnie komponent w katalogu Aplikacje i komponenty.

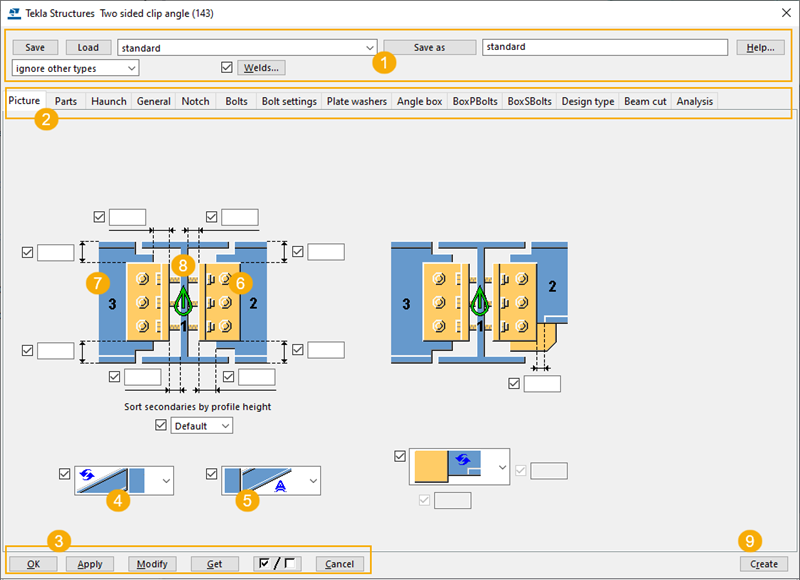

Na poniższym rysunku pokazano typowy przykład połączenia stalowego: Dwustronne połączenie kątownikiem (143). Okna dialogowe komponentów betonowych i zbrojeniowych mogą mieć różne opcje.

Opis

1

W górnej części okna dialogowego można zapisywać i wczytywać predefiniowane ustawienia. Niektóre komponenty mają przyciski zapewniające dostęp do właściwości śrub, spoin i DSTV.

Zmieniając połączenia i detale można wybrać, czy Tekla Structures ma ignorować inne typy połączeń i detali, czy modyfikować wszystkie wybrane połączenia i detale, niezależnie od typu. W przypadku wybrania opcji zmiany, wybrane komponenty zostają zmienione w celu dopasowania do typu zmienianego komponentu.

Aby uzyskać więcej informacji, zobacz Zapisywanie i wczytywanie właściwości obiektów w panelu właściwości lub w oknach dialogowych i pliki folderu modelu i rozszerzenia nazw plików.

2

Na zakładkach można zdefiniować właściwości elementów i śrub tworzonych przez komponent. Wartości można wprowadzić ręcznie, użyć domyślnych wartości systemowych, wartości funkcji AutoDefault, wartości automatycznych lub, w przypadku niektórych połączeń stalowych, wartości z pliku joints.def.

Wartości wprowadzone ręcznie, wartości funkcji AutoDefault, wartości automatyczne i właściwości zdefiniowane w pliku joints.def zastępują systemowe ustawienia domyślne. Domyślne wartości systemowe są używane, jeśli wartość nie zostanie wprowadzona ręcznie lub zostanie wybrany jakiś inny typ wartości właściwości. Domyślnych wartości systemowych nie można zmienić.

Więcej informacji na temat joints.def, zobacz Określanie właściwości połączenia w pliku joints.def.

3

Aby uzyskać informacje na temat przycisków dialogowych, zobacz Wyświetlanie i modyfikowanie właściwości obiektów przy użyciu okien dialogowych.

4

W przypadku wybrania opcji AutoDefaults , Tekla Structures będzie używał właściwości zdefiniowanej w regułach funkcji AutoDefault.

Obraz w przypadku opcji AutoDefaults ma charakter poglądowy i nie musi być zgodny z wynikiem w modelu.

Aby uzyskać więcej informacji na temat funkcji Autodefaults, zobacz AutoDefaults.

5

W przypadku wybrania opcji wartości automatycznych , Tekla Structures automatycznie określa, jaka opcja zostanie użyta dla właściwości.

Przykładowo, w razie użycia opcji właściwości automatycznych dla żebra w przypadku komponentu Blacha końcowa (144), żebro zostanie automatycznie dodane do połączenia belki ze słupem, ale nie zostanie dodane do połączenia między belkami.

Aby uzyskać więcej informacji na temat funkcji AutoConnection, zobacz AutoConnection.

6

Elementy, które w oknie dialogowym komponentu mają kolor żółty, zostały utworzone przez ten komponent.

7

Elementy, które w oknie dialogowym komponentu mają kolor niebieski, powinny istnieć już w modelu przed utworzeniem komponentu.

8

Kierunek w górę wskazuje obrót połączenia wokół elementu podrzędnego względem bieżącej płaszczyzny roboczej. Symbol na karcie Obraz okna dialogowego komponentu wskazuje prawidłowy kierunek w górę.

W przypadku braku elementów podrzędnych Tekla Structures obraca połączenie względem elementu głównego. Dostępne ustawienia: +x, -x, +y, -y, +z, -z.

Domyślny kierunek w górę można zmienić na karcie Ogólne okna dialogowego komponentu. Najpierw należy spróbować zmienić kierunek dodatni.

9

Kliknij przycisk Utwórz, aby rozpocząć tworzenie nowego komponentu w modelu przy użyciu ustawień zastosowanych w oknie dialogowym komponentu. Następnie postępuj zgodnie z instrukcjami wyświetlanymi na pasku stanu.

Dodawanie komponentu do modelu

Podczas dodawania komponentu do modelu komponent jest dołączany do istniejących elementów w modelu lub wskazywana jest pozycja określająca położenie lub długość komponentu.

Połączenia i detale mają element główny, który wybiera się na początku. Połączenia mogą mieć również jeden lub więcej elementów podrzędnych, wybieranych po wybraniu elementu głównego. Komponenty detalowania nie zawsze mają elementy główne i podrzędne. Zamiast tego po wybraniu pozycji w modelu automatycznie tworzą one i łączą elementy w celu utworzenia konstrukcji.

W przypadku korzystania z nieznanego komponentu należy użyć jego właściwości domyślnych. Następnie należy sprawdzić, które obszary wymagają zmian i zmieniać jednocześnie tylko po kilka właściwości, aby móc obserwować, jak zmiany wpływają na komponent. Ten sposób jest szybszy niż próby ustawienia wszystkich właściwości komponentu przed sprawdzeniem, co komponent rzeczywiście tworzy.

Informacje na temat dodawania i zmieniania komponentu w modelu można uzyskać w oknie wiersza polecenia. Informacje te mogą być przydatne w razie problemów. Ustaw opcję zaawansowaną XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW jako TRUE, aby wyświetlić okno. Domyślnie ustawiona jest wartość FALSE, a okno nie jest wyświetlane.

  1. Kliknij przycisk Aplikacje i komponenty w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.

    Można również nacisnąć klawisze Ctrl+F.

  2. Wybierz komponent i wykonaj jedną z następujących czynności:
    Cel Procedura

    Dodanie połączenia

    1. Wybierz element główny.

    2. Wybierz elementy podrzędne.

    • W przypadku jednego elementu podrzędnego połączenie zostaje utworzone automatycznie po jego wybraniu.
    • W przypadku kilku elementów podrzędnych kliknij środkowym przyciskiem myszy, aby zakończyć wybieranie elementów i utworzyć połączenie.

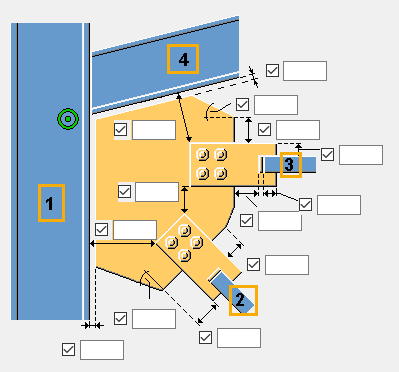

    Na przykładowej ilustracji poniżej liczby od 1 do 4 przedstawiają kolejność wyboru elementów. Elementy koloru niebieskiego powinny istnieć już w modelu przed utworzeniem komponentu.

    Dodawanie detalu

    1. Wybierz element główny.

    2. Wybierz pozycję w elemencie głównym, aby określić położenie detalu.

    Dodawanie komponentu detalowania

    Wybierz od jednej do trzech pozycji, aby określić położenie obiektów tworzonych przez komponent detalowania.

    Dodawanie nowego komponentu za pomocą polecenia Utwórz

    Wybierz komponent w modelu, kliknij prawym przyciskiem myszy i wybierz Utwórz. Następnie postępuj zgodnie z instrukcjami wyświetlanymi na pasku stanu.

    Jeśli masz otwarte okno dialogowe komponentu, możesz również utworzyć nowy komponent za pomocą przycisku Utwórz w oknie dialogowym.

  3. Sprawdź stan komponentu.

    Po dodaniu komponentu Tekla Structures wyświetla stan komponentu za pomocą symboli przedstawionych w tabeli poniżej.

    Kolor Stan

    Zielony symbol informuje, że komponent został utworzony pomyślnie.

    Symbolem komponentu detalowania w modelu jest .

    Żółty symbol wskazuje, że komponent został utworzony, ale występują problemy.

    Zdarza się to często, gdy śruby lub otwory mają odległość od krawędzi mniejszą od wartości domyślnej.

    Czerwony symbol informuje, że komponent nie został utworzony.

    Częstymi powodami są nieprawidłowe właściwości lub niewłaściwy kierunek w górę.

  4. Jeśli komponent nie został utworzony poprawnie lub w ogóle nie został dodany, można na przykład sprawdzić następujące elementy:
    • Jeśli komponent nie zostanie dodany do modelu, sprawdź pasek stanu. Przykładowo, przed utworzeniem komponentu przez Tekla Structures może być konieczne kliknięcie środkowym przyciskiem myszy w celu zatrzymania wybierania elementów.

    • Niektóre komponenty działają wyłącznie z niektórymi profilami. Jeśli tworzenie komponentu nie zakończy się powodzeniem, spróbuj wprowadzić prawidłowy profil.

    • Jeśli komponent nie tworzy domyślnie potrzebnych elementów, należy poszukać opcji umożliwiających ich utworzenie. W przypadku braku opcji należy spróbować wprowadzić wartość grubości elementów.

      Jeśli komponent tworzy domyślnie elementy, które nie są potrzebne, należy poszukać opcji umożliwiających ich usunięcie. Jeśli nie ma opcji, wprowadź zero (0) jako grubość elementów.

    • Jeśli używane połączenie umożliwia użycie tylko jednego elementu podrzędnego, na pasku stanu może zostać wyświetlony komunikat Many parts found. Oznacza to, że Tekla Structures nie może określić, które elementy ma połączyć. W tym samym położeniu może znajdować się wiele elementów lub widok może być ustawiony jako zbyt głęboki.

Zmiana komponentu w modelu

Można zmienić właściwości komponentu po dodaniu komponentu w modelu, na przykład, jeśli trzeba zmienić liczbę śrub lub wymiary blachy.

  1. Kliknij dwukrotnie symbol komponentu w modelu, aby otworzyć okno dialogowe komponentu.
  2. Zmodyfikuj właściwości.
  3. W razie potrzeby określ, które połączenia i detale są zmieniane:
    • Ignoruj inne typy: Tekla Structures zmienia tylko te połączenia i detale, które są tego samego typu co zmieniane połączenie lub detal.

    • Zmień typ połączenia: Jeśli wybrano kilka połączeń i detali, kliknij Zmień, aby zmienić wszystkie wybrane połączenia i detale niezależnie od ich typu. Jeśli typ połączenia wybranego połączenia nie jest taki sam jak w oknie dialogowym połączenia, Tekla Structures zmieni typ połączenia.

  4. Kliknij Zmień.

Po dodaniu komponentów do modelu można użyć panelu właściwości, aby wyświetlić listę komponentów:

  • Po wybraniu jednego komponentu w modelu w panelu właściwości jest wyświetlana nazwa i numer tego komponentu. Okno dialogowe właściwości komponentu można otworzyć, klikając przycisk Właściwości komponentu w panelu właściwości.
  • Po wybraniu kilku komponentów w modelu w panelu właściwości są wyświetlane listy, które mają tekst Różne. Otwórz listy, aby wyświetlić nazwy i numery wybranych komponentów.
  • Jeśli wybierzesz komponenty oraz inne obiekty modelu, kliknij przycisk Lista typów obiektów w panelu właściwości, aby otworzyć listę typów wybranych obiektów i wybierz Komponent, aby wyświetlić listę komponentów.

Widok komponentu w modelu

Można utworzyć kilka widoków komponentu, aby zobaczyć go z różnych stron.

  1. Kliknij symbol komponentu w modelu, aby wybrać komponent.
  2. Kliknij prawym przyciskiem myszy i wybierz Utwórz widok > Domyślne widoki komponentów.

    Program Tekla Structures tworzy cztery widoki: widok z przodu, widok końca, widok z góry oraz widok perspektywiczny.

    Sprawdzenie wymiarów, takich jak położenie śrub czy odległości od krawędzi w oknie Widok komponentu z przodu, umożliwia narzędzie Zmierz.

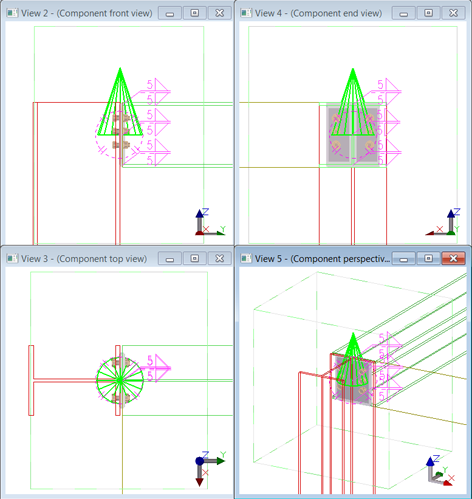

    Na przykładowej ilustracji przedstawiono domyślne widoki połączenia Blacha końcowa (144).

Wskazówka:

Można wyświetlić zawartość wybranych komponentów, taką jak elementy, śruby, spoiny i inne detale, nawet jeśli nie wybrano opcji Widoczność w komponentach w oknie dialogowym Właściwości widoku > Wyświetl. Aby wyświetlić zawartość, przejdź do karty Widok na wstążce, a następnie kliknij Rendering > Zawartość i wybierz komponenty. Można również wpisać zawartość w polu Szybkie uruchamianie, aby uruchomić polecenie Pokaż zawartość komponentu.

Po kliknięciu kolejno Widok > Przerysuj > Przerysuj wszystkie widoki zawartość przestanie być widoczna.

Konwersja komponentów do komponentów koncepcyjnych lub detalowania

W zależności od używanej konfiguracji Tekla Structures można tworzyć komponenty detalowania lub koncepcyjne.
  • Komponenty detalowania zawierają wszystkie informacje niezbędne do produkcji, takie jak zespoły, zespoły betonowe i pręty zbrojeniowe.

    Komponenty detalowania mają na modelu okrągły symbol: lub .

  • Komponenty koncepcyjne wyglądają podobnie do komponentów detalowania, ale nie zawierają opcji zmiany numeracji elementu lub ustawień numeracji zespołu. Komponenty koncepcyjne są przeznaczone do użycia jako informacje odniesienia do dalszego detalowania produkcyjnego.

    Komponenty koncepcyjne mają w modelu prostokątny symbol: lub .

W konfiguracji Tekla Structures Graphiteoraz w starszych konfiguracjach Inżynieria, Detalowanie zbrojenia i Modelowanie konstrukcji można tworzyć komponenty koncepcyjne.

Można edytować komponenty koncepcyjne i konwertować je na szczegółowe komponenty w konfiguracji Tekla Structures Diamond, a także w starszych konfiguracjach Pełna, Primary, Detalowanie konstrukcji stalowych i Detalowanie prefabrykatów betonowych.

Zmiana właściwości elementu, takich jak rozmiar elementu głównego komponentu, nie powoduje automatycznie konwersji komponentu detalowania na koncepcyjny lub odwrotnie. Jeśli na przykład używana jest konfiguracja Tekla Structures Graphite i model zostanie zmieniony, komponenty detalowania nie będą konwertowane na koncepcyjne. Komponenty szczegółowe zostaną jednak dostosowane do zmian wprowadzonych w modelu, ale nie będzie można modyfikować żadnych właściwości za pomocą okna dialogowego komponentu. Komponenty detalowania również pozostaną komponentami detalowania, chyba że zostaną przekonwertowane.

Można konwertować komponenty w katalogu Aplikacje i komponenty. Kliknij przycisk Aplikacje i komponenty w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.

Wykonaj jedną z następujących czynności:

Czynność Procedura Konfiguracja
Konwersja komponentu koncepcyjnego do komponentu detalowania
  1. Kliknij > Konwertuj do komponentu szczegółowego.
  2. Wybierz symbol komponentu.

Tekla Structures Diamond

Pełna, Primary, Detalowanie konstrukcji stalowych, Detalowanie prefabrykatów betonowych

Konwersja komponentu detalowania do komponentu koncepcyjnego
  1. Kliknij >Konwertuj do komponentu koncepcyjnego.
  2. Wybierz symbol komponentu.

Tekla Structures Graphite

Inżynieria, Modelowanie konstrukcji, Detalowanie zbrojenia
