Słup zbieżny (S99)
Komponent Słup zbieżny (S99) tworzy pojedynczy zabudowany słup, który może być prosty lub stożkowy.
Utworzone obiekty
-
Blacha pionowa środnika
-
Pionowa blacha pasa zewnętrznego
-
Pochylona blacha pasa zewnętrznego
-
Blacha górna
-
Żebra półki (2)
-
Żebra poziome (2)
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Zbieżny słup złożony z usztywnionym narożnikiem. Żebra półki:
|
|
|
Prosty złożony słup. |
Przed rozpoczęciem
Upewnij się, że dostępny jest punkt do zaznaczenia.
Kolejność wyboru
-
Wskaż pozycję słupa:
Słup jest tworzony automatycznie po wskazaniu pozycji.

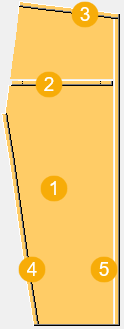

Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha środnika |
|
2 |
Żebra poziome |
|
3 |
Blacha górna |
|
4 |
Blacha pasa wewnętrznego |
|
5 |
Blacha pasa zewnętrznego |
Karta Obraz
Na zakładce Obraz można określić wymiary słupa.

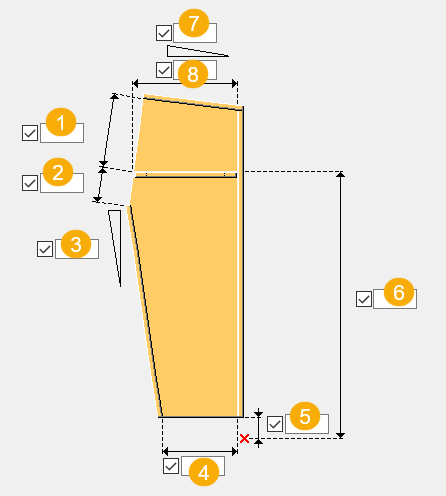

Wymiary
| Opis | |
|---|---|
|
1 |
Wymiar od górnego narożnika blachy środnika do góry żebra. |
|
2 |
Wymiar od góry żebra do wewnętrznego narożnika blachy środnika. |
|
3 |
Nachylenie blachy pasa wewnętrznego |
|
4 |
Szerokość blachy środnika u dołu |
|
5 |
Pionowe przesunięcie blachy środnika od punktu wejściowego |
|
6 |
Wymiar blachy środnika od punktu wejściowego do góry żebra |
|
7 |
Nachylenie blachy górnej wyrażone wartością procentową, na przykład 10. |
|
8 |
Długość żebra poziomego |
Karta Elementy
Na zakładce Elementy można określić właściwości blachy.
Elementy
| Opcja | Opis |
|---|---|
|
Środnik |
Grubość środnika |
|
Pas zewnętrzny, Pas wewnętrzny, Blacha górna, Żebro poziome |
Wybierz profile na karcie Parametry. |
|
Żebro pasa |
Grubość żebra pasa |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Karta Parametry
Karta Parametry służy do określenia profili, orientacji i wymiarów blachy.
Profile
| Opcja | Opis |
|---|---|
|
Profil pasa zewnętrznego, Profil pasa wewnętrznego, Profil blachy górnej, Profil żebra poziomego |
Rozmiar profilu blach. Plik std_flange_plates.dat określa dostępne profile blach. |
Wymiar połączenia pasa
Jeśli długość blachy przekracza jej długość maksymalną (zdefiniowaną w pliku std_flange_plates.dat), Tekla Structures utworzy połączenie.
| Opis | |
|---|---|
|
1 |
Wymiar połączenia pasa wewnętrznego |
|
2 |
Wymiar połączenia pasa zewnętrznego |

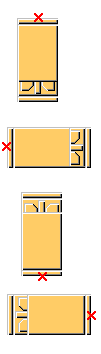

Orientacja
| Opcja | Opis |
|---|---|
|
|
Wybierz odpowiedni obrót. Środnik słupa jest obracany względem płaszczyzny roboczej. |
Dodatkowa długość
| Opis | |
|---|---|
|
1 |
Dodatkowa długość pasa zewnętrznego |
|
2 |
Dodatkowa długość blachy górnej |
Fazowanie żebra poziomego
| Opis | |
|---|---|
|
1 |
Wewnętrzny wymiar fazowania w żebrze poziomym. Wartością domyślną jest 15. |
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
