Słup zbieżny 2 (S44)

Komponent Słup zbieżny 2 (S44) tworzy spawany zabudowany słup, który może być stożkowy lub prosty. Można ustawić zbieżność i wielkość połączonego materiału.

Utworzone obiekty

Blachy środnika
Blachy górnej półki
Blachy dolnej półki
Spoiny

Zastosowania


Sytuacja	Opis
	Prosty słup z dwoma blachami półek i blachą środnika.
	Bardziej złożony słup zbieżny z kilkoma blachami tworzącymi środnik oraz górnego i dolnego pasa.

Przed rozpoczęciem

Upewnij się, że dostępny jest punkt do zaznaczenia.

Kolejność wyboru

Zaznacz pozycję słupa.

Słup jest tworzony automatycznie po wskazaniu pozycji.

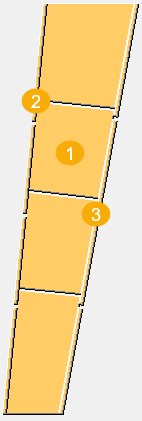

Klucz do identyfikacji elementów


	Opis
1	Blacha środnika
2	Blacha górnej półki
3	Blacha dolnej półki

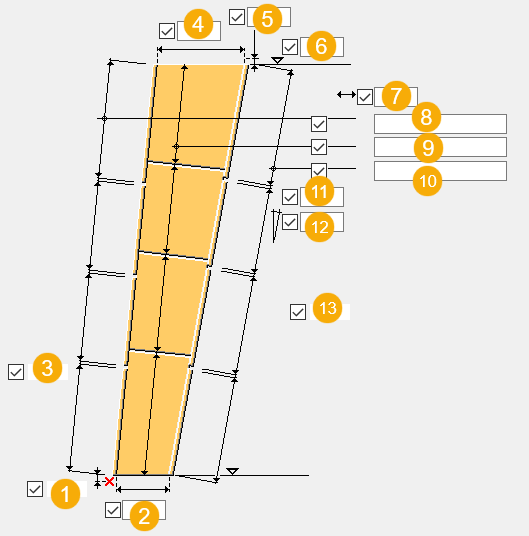

Karta Obraz

Zakładka Obraz umożliwia określenie wymiarów i położenia kolumny względem wskazanych punktów.

Wymiary


	Opis
1	Odległość od pierwszego wskazanego punktu do końca słupa.
2	Szerokość słupa przy pierwszym końcu.
3	Szczelina między blachami górnej półki.
4	Szerokość słupa przy drugim końcu.
5	Odległość od ostatniego wskazanego punktu do końca słupa.
6	Wysokość słupa.
7	Wymiar dopasowania końca słupa.
8	Długość blach górnego pasa. Na przykład aby uzyskać cztery metrowe odcinki, należy wprowadzić wartość `4*1000`. Aby utworzyć pas lub środnik z jednej blachy, nie uzupełniaj tego pola.
9	Długość blach środnika. Na przykład aby uzyskać cztery metrowe odcinki, należy wprowadzić wartość `4*1000`. Aby utworzyć pas lub środnik z jednej blachy, nie uzupełniaj tego pola.
10	Długość blach dolnego pasa. Na przykład aby uzyskać cztery metrowe odcinki, należy wprowadzić wartość `4*1000`. Aby utworzyć pas lub środnik z jednej blachy, nie uzupełniaj tego pola.
11	Szczelina między blachami dolnej półki.
12	Poziome nachylenie belki wyrażone w procentach.
13	Wymiar obrotu słupa.

Obrót słupa


Opcja	Opis
	Wybierz sposób obracania słupa i zdefiniuj wymiar obrotu.

Pozycja słupa do wskazanego punktu


Opcja	Opis
	Przesuwa słup w taki sposób, aby punkt znajdował się na pasie słupa.
	Przesuwa słup w taki sposób, aby punkt znajdował się na środniku słupa.
	Przesuwa słup w taki sposób, aby punkt znajdował się na środku przekroju poprzecznego słupa.
	Przesuwa słup w taki sposób, aby punkt znajdował się na środniku słupa.
	Przesuwa słup w taki sposób, aby punkt znajdował się na pasie słupa.

Orientacja blachy środnika


Opcja	Opis
	Blachy środnika są wycinane prostopadle do górnego pasa.
	Blachy środnika są wycinane pionowo.

Wyrównanie końca słupa


Opcja	Opis
	Cięcie pionowe lub poziome.
	Cięcie jest prostopadłe do górnego pasa.
	Cięcie wykonywane względem bieżącego położenia płaszczyzny roboczej.

Pomiar głębokości


Opcja	Opis
	Głębokość obliczona na podstawie zewnętrznych powierzchni górnej i dolnego pasa.
	Głębokość będąca głębokością środnika.

Półka słupa


Opcja	Opis
	Pas słupa jest wyrównany prostopadle do środnika.
	Pas słupa jest dopasowany do środnika.

Karta Elementy

Na zakładce Elementy można określić właściwości blachy.

Elementy


Opcja	Opis
Profil pasa górnego	Umożliwia wybranie profilu z katalogu profili.
Profil pasa dolnego	Umożliwia wybranie profilu z katalogu profili.
Grubość bl. środnika	Grubość blachy środnika.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
