Profil blachy krzyżowej (S33)
Komponent Profil blachy krzyżowej (S33) tworzy belkę zabudowaną przy użyciu siedmiu zespawanych blach.
Utworzone obiekty
-
Blachy (7)
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Prosta belka złożona, siedem zespawanych ze sobą blach. |
Nie używać w następujących przypadkach:
Zbieżne belki złożone.
Przed rozpoczęciem
Upewnij się, że dostępne są dwa punkty do zaznaczenia.
Kolejność wyboru
-
Wskaż punkt początkowy dla belki.
-
Wskaż punkt końcowy dla belki.
Belka zostanie utworzona automatycznie po wskazaniu punktu końcowego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha krzyżowa. Tworzonych jest siedem blach. |
Karta Obraz
Na karcie Obraz można określić wymiary.

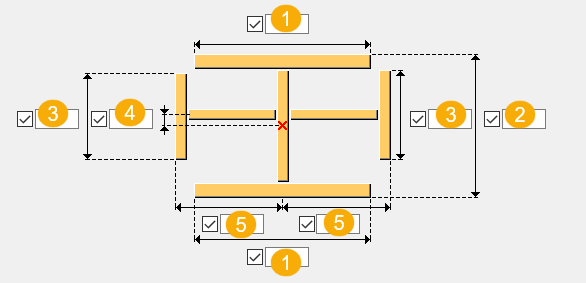

Wymiary
| Opis | |
|---|---|
|
1 |
Szerokość belki |
|
2 |
Wysokość belki |
|
3 |
Wysokość blachy. |
|
4 |
Dostosuj położenie elementów poziomych względem elementów pionowych. Domyślnie mimośrodowość wynosi zero. Blachy są połączone ze środkiem blachy pionowej. |
|
5 |
Wymiar krawędzi blachy do osi blachy pionowej. |
Karta Elementy
Na zakładce Elementy można określić właściwości blachy.
Elementy
| Opcja | Opis |
|---|---|
|
Pas górny |
Grubość górnego pasa. |
|
Pas dolny |
Grubość dolnego pasa. |
|
Środnik pionowy |
Grubość pionowego środnika. |
|
Pas lewy |
Grubość lewego pasa. |
|
Prawy pas |
Grubość prawego pasa. |
|
Środnik lewy |
Grubość lewego środnika. |
|
Środnik prawy |
Grubość prawego środnika. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Karta Parametry
Na karcie Parametry można określić nazwę, klasę i wykończenie elementu, a także jego pozycję, obrót i długość.
|
Opcja |
Opis |
|---|---|
|
Nazwa |
Określ nazwę, klasę i wykończenie blach. |
|
Klasa |
|
|
Wykończenie |
|
|
|
Wartości ujemne powodują skrócenie belki, a dodatnie — jej wydłużenie.
|
|
|

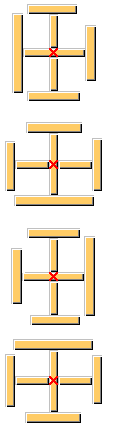

Wybierz pozycję w płaszczyźnie i określ offset pozycji w płaszczyźnie. Zobacz Pozycja pozioma elementu. |
|
|
Wybierz odpowiedni obrót i określ offset obrotu. Zobacz Obrót elementu. |
|
|

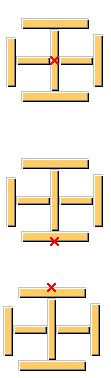

Wybierz pozycję na głębokość i określ offset pozycji na głębokość. Zobacz Głębokość pozycji elementu. |
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
