Profil krzyżowy (S32)
Komponent Profil krzyżowy (S32) tworzy zabudowaną belkę przy użyciu profilu I oraz dwóch profili T przyspawanych do środnika profilu I.
Utworzone obiekty
-
Profil I
-
Profil T (2)
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|

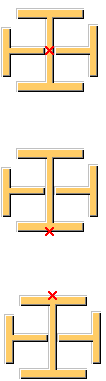

Prosta belka złożona. Dwa profile T przyspawane do profilu I. |

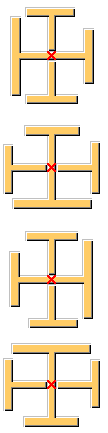

Nie używać w następujących przypadkach:
Zbieżne belki złożone.
Przed rozpoczęciem
Sprawdź, czy dostępne są dwa punkty do zaznaczenia.
Kolejność wyboru
-
Wskaż punkt początkowy dla belki.
-
Wskaż punkt końcowy dla belki.
Belka zostanie utworzona automatycznie po wskazaniu punktu końcowego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Profil I |
|
2 |
Profil T |
Karta Obraz

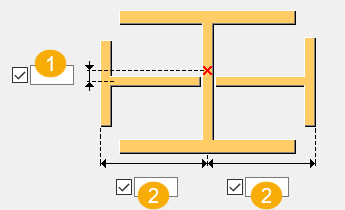

Na karcie Obraz można określić wymiary profili.
Wymiary
| Opis | |
|---|---|
|
1 |
Dostosuj położenie elementów poziomych względem elementów pionowych. Domyślnie mimośrodowość wynosi zero. Profile T są połączone ze środkiem środnika profilu I. |
|
2 |
Wymiar profilu T od osi profilu I. |
Karta Elementy
Na karcie Elementy można określić właściwości profilu I oraz profilu T.
Elementy
| Opcja | Opis |
|---|---|
|
Profil główny |
Umożliwia wybranie profilu z katalogu profili. |
|
Podrz. prof1 |
Umożliwia wybranie profilu z katalogu profili. |
|
Podrz. prof2 |
Umożliwia wybranie profilu z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Karta Parametry
Na karcie Parametry można określić nazwę, klasę i wykończenie elementu, a także jego pozycję, obrót i długość.
|
Opcja |
Opis |
|---|---|
|
Nazwa |
Określ nazwę, klasę i wykończenie profili. |
|
Klasa |
|
|
Wykończenie |
|
|
|
Wartości ujemne powodują skrócenie belki, a dodatnie — jej wydłużenie.
|
|
|
Wybierz pozycję w płaszczyźnie i określ offset pozycji w płaszczyźnie. Zobacz Pozycja pozioma elementu. |
|
|
Wybierz odpowiedni obrót i określ offset obrotu. Zobacz Obrót elementu. |
|
|
Wybierz pozycję na głębokość i określ offset pozycji na głębokość. Zobacz Głębokość pozycji elementu. |
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
