Blacha węzłowa spawana (10)
Blacha węzłowa spawana (10) umożliwia utworzenie połączenia od 1 do 10 stężeń z belką lub słupem przy użyciu blachy węzłowej przyspawanej do środnika lub pasa belki bądź słupa. Stężenia są spawane do blachy węzłowej.
Utworzone obiekty
-
Blacha węzłowa
-
Blachy uszczelniające (stężenia z kształtownika zamkniętego)
-
Żebra
-
Spoiny
-
Cięcia
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Profil stężenia: T Blacha węzłowa jest spawana do pasa słupa. Stężenia są spawane do blachy węzłowej. |
|
|
Profil stężenia: T Blacha węzłowa jest spawana do środnika słupa. Stężenia są spawane do blachy węzłowej. |
Przed rozpoczęciem
Utwórz belkę lub słup oraz od 1 do 10 stężeń.
Kolejność wyboru
-
Wybierz element główny (belkę lub słup).
-
Wybierz element podrzędny (pierwsze stężenie).
-
Wybierz drugi element podrzędny (drugie stężenie).
-
Wybierz kolejne elementy podrzędne (kolejne stężenia).
-
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha węzłowa |
Uwaga:
Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.
Karta Obraz
Na karcie Obraz można określić wymiary kontrolujące położenie oraz kształt blachy węzłowej.

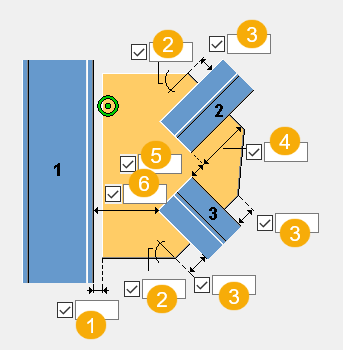

Wymiary blachy węzłowej
| Opis | |
|---|---|
|
1 |
Umożliwia zdefiniowanie odległości między krawędzią blachy węzłowej a elementem głównym. |
|
2 |
Zdefiniuj kąt narożnika blachy węzłowej (w stopniach). Ta wartość wpływa na kształt blachy węzłowej. |
|
3 |
Zdefiniuj długość krawędzi blachy węzłowej. Ta wartość wpływa na kształt blachy węzłowej. |
|
4 |
Zdefiniuj długość stężenia na blasze węzłowej. |
|
5 |
Umożliwia zdefiniowanie odległości między stężeniami. |
|
6 |
Umożliwia zdefiniowanie odległości między elementem głównym a stężeniem. |
Zakładka Blacha węzłowa
Zakładka Blacha węzłowa służy do definiowania właściwości blachy węzłowej.
Blacha węzłowa
| Element | Opis |
|---|---|
| Blacha węzłowa | Grubość, szerokość i wysokość blachy węzłowej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Uwaga: W poniższych przykładach przedstawiono tylko niektóre spośród dostępnych opcji. Na zakładce Blacha węzłowa dostępne są dodatkowe opcje.
Kształt blachy węzłowej
Po wybraniu opcji optymalizacji ciężaru blachy węzłowej można zdefiniować, czy kolejność wybierania stężeń wpływa na ich pozycję.
| Opcja | Opis |
|---|---|
|
|
Domyślnie Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Ta opcja umożliwia optymalizację ciężaru blachy węzłowej. |
Pozycja podpory
| Opcja | Opis |
|---|---|
|
|
Domyślnie Brak wpływu na pozycję stężenia. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Pierwsze wybrane stężenie jest umieszczane najbliżej elementu głównego. |
Pozycja blachy węzłowej na stężeniu
Dostępne opcje umożliwiają zdefiniowanie umieszczenia blachy węzłowej na stężeniu. W razie potrzeby pozycję blachy węzłowej można dopasować precyzyjnie, przesuwając ją w kierunkach z lub y.
| Opcja | Opis |
|---|---|
|
|
Domyślnie Blacha węzłowa jest umieszczona w środku stężenia. Można zmienić tę opcję za pomocą funkcji Autodefaults. |
|
|
Blacha węzłowa jest umieszczona na górnej półce stężenia. |
|
|
Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku z. |
|
|
Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku y. |

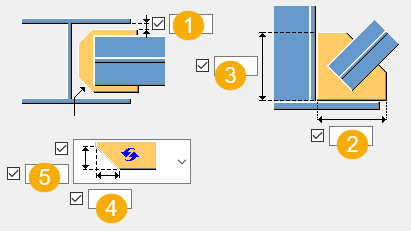

Fazowanie blachy węzłowej
Dostępne opcje umożliwiają zdefiniowanie typu i wymiarów fazowania blachy węzłowej.
| Opis | |
|---|---|
|
1 |
Odległość między blachą węzłową a wewnętrznym pasem elementu głównego. |
|
2 |
Wymiar poziomy między krawędzią blachy węzłowej a pasem elementu głównego. |
|
3 |
Wymiar pionowy między krawędzią blachy węzłowej a pasem elementu głównego. |
|
4 |
Wymiar poziomy fazowania. |
|
5 |
Wymiar pionowy fazowania. |
Wielkość cięcia
Jeżeli blacha węzłowa przebiega przez element główny, umożliwia zdefiniowanie wielkości cięcia utworzonego dla blachy węzłowej.
| Opis | |
|---|---|
|
1 |
Definiowanie poziomego rozmiaru cięcia. |
|
2 |
Definiowanie pionowego rozmiaru cięcia. |
Zakładka Połączenie stężenia
Należy użyć zakładki Połączenie stężenia, aby zdefiniować blachę uszczelniającą, podcięcie stężenia i właściwości otworu podłużnego.
Blacha uszczelniająca
| Element | Opis |
|---|---|
|
Blacha uszczelniająca |
Grubość blachy uszczelniającej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Podcięcie stężenia
| Opcja | Opis |
|---|---|
|
|
Określ, czy stężenie jest podcięte. |
|
|
|
|
|
Zdefiniuj odległość blachy od zewnętrznej krawędzi stężenia. |
Zaokrąglanie podcięcia
| Opcja | Opis |
|---|---|
|
|
Domyślna Podcięcie nie jest zaokrąglone. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Podcięcie nie jest zaokrąglone. |
|
|
Podcięcie jest zaokrąglone. |
Wymiar zaokrąglenia podcięcia
| Opis | |
|---|---|
|
1 |
Definiuj wymiar zaokrąglania podcięcia. |
Karta Żebra
Zakładka Żebra umożliwia określenie właściwości i wymiarów żeber.
Żebra
| Element | Opis |
|---|---|
|
Żebro 1, Żebro 2 |
Umożliwia zdefiniowanie grubości żebra. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Długość żebra
|
1 |
Odległość między krawędzią żebra a krawędzią blachy węzłowej. |
|
2 |
Długość żebra. |
Wymiary żebra
|
1 |
Szerokość żebra. |
|
2 |
Długość podstawy żebra. |
|
3 |
Długość elementu skośnego żebra. |
|
4 |
Odległość od osi żebra. |
|
5 |
Odległość pionowa między podstawą żebra a elementem skośnym. |
Zakładka Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
