Standardowe połączenie stężenia (67)

Standardowe połączenie stężenia (67) umożliwia utworzenie połączenia 1 lub 2 stężeń z belką lub słupem przy użyciu blachy węzłowej lub blach łączących. Stężenia z profili zamkniętych i rurowych są zakończone blachą. Można zdefiniować różne właściwości dla połączeń górnego i dolnego stężenia.

Utworzone obiekty

Blacha węzłowa
Blachy łączące
Blachy uszczelniające
Śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Profil stężenia: RHS Blacha węzłowa jest spawana do środnika słupa. Stężenie jest przykręcone do blachy węzłowej przy użyciu fazowanych blach łączących.

Przed rozpoczęciem

Utwórz belkę lub słup oraz 1 lub 2 stężenia.

Kolejność wyboru

Wybierz element główny (belkę lub słup).
Wybierz element podrzędny (pierwsze stężenie).
Wybierz drugi element podrzędny (drugie stężenie).
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

Klucz identyfikacji elementu


	Opis
1	Blacha węzłowa
2	Blacha łącząca
3	Blacha uszczelniająca

Zakładka Obraz

Użyj zakładki Obraz, aby zdefiniować wymiar krawędzi głównego elementu do grupy śrub.

Wymiary


	Opis
1	Zdefiniuj wymiar krawędzi głównego elementu do grupy śrub.

Zakładka Elementy

Na zakładce Elementy można określić właściwości blachy. Można zdefiniować właściwości blachy dla obu stężeń.

Blachy


Opcja	Opis
Blacha łącząca	Grubość, szerokość i wysokość blachy łączącej.
Blacha uszczelniająca	Grubość, szerokość i wysokość blachy uszczelniającej.
Profil bl. uszczeln.	Wybierz profil blachy uszczelniającej z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Zakładka Parametry

Zakładka Parametry służy do definiowania wymiarów fazowania blachy węzłowej.

Wymiary fazowania


	Opis
1	Poziomy wymiar fazowania.
2	Pionowy wymiar fazowania.

Zakładka śruby stężenia 1

Zakładka Śruby stężenia 1 służy do definiowania właściwości śrub dla pierwszego stężenia.

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Zakładka śruby stężenia 2

Zakładka Śruby stężenia 2 służy do definiowania właściwości śrub dla drugiego stężenia.

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Karta Blacha węzłowa

Na zakładce Blacha węzłowa można określić wymiary i właściwości blachy węzłowej.

Blacha


Element	Opis
Blacha węzłowa	Grubość, szerokość i wysokość blachy węzłowej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

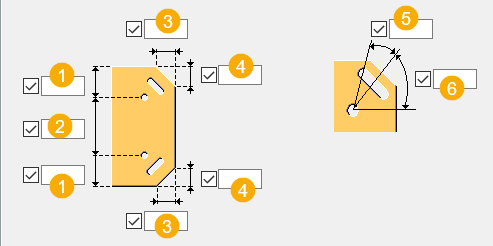

Wymiary blachy węzłowej


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Poziomy wymiar fazowania.
4	Pionowy wymiar fazowania.
5	Górny kąt otworu podłużnego utworzonego w blasze węzłowej.
6	Dolny kąt otworu podłużnego utworzonego w blasze węzłowej.

Położenie blachy węzłowej

Umożliwia wybranie pozycji blachy węzłowej względem środnika belki lub słupa. Położenie domyślne jest nad środnikiem belki lub słupa.

Zakładka Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Zakładka Projekt

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Projekt

Zakładka Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
