Stężenie portalowe (105)

Stężenie portalowe (105) umożliwia utworzenie połączenia maksymalnie 3 stężeń rurowych z belką lub słupem przy użyciu blachy węzłowej i teowników.

Utworzone obiekty

Blacha węzłowa
Teowniki
Śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Profil stężenia: Rura Blacha węzłowa jest przyspawana do belki. Stężenia są przykręcone do blachy węzłowej za pomocą teowników.
	Profil stężenia: RHS Blacha węzłowa jest spawana do słupa. Stężenia są przykręcone do blachy węzłowej za pomocą teowników.

Ograniczenia

Stężenia muszą znajdować się w tej samej płaszczyźnie.

Przed rozpoczęciem

Utwórz belkę i maksymalnie trzy stężenia w tej samej płaszczyźnie.

Kolejność wyboru

Wybierz element główny (belkę lub słup).
Wybierz element podrzędny (pierwsze stężenie).
Wybierz drugi element podrzędny (drugie stężenie).
Wybierz kolejny element podrzędny (trzecie stężenie).
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

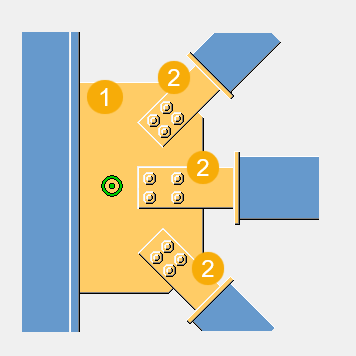

Klucz identyfikacji elementu


	Opis
1	Blacha węzłowa
2	Teownik

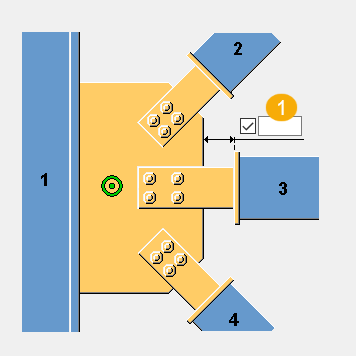

Karta Obraz

Na zakładce Obraz można określić wymiary teownika od krawędzi blachy węzłowej.


	Opis
1	Zdefiniuj wymiar teownika od krawędzi.

Karta Elementy

Zakładka Elementy służy do definiowania właściwości blachy węzłowej i teowników na zakończeniach stężeń. Teowniki można zdefiniować oddzielnie dla każdego stężenia.

Elementy


Opcja	Opis
Blacha węzłowa	Grubość, szerokość i wysokość blachy węzłowej.
Pas teownika	Aby Tekla Structures utworzyła teownik za pomocą dwóch blach, pozostaw pole Profil teownika puste. Konieczne jest wprowadzenie wymiarów grubości, szerokości i wysokości dla pasa i środnika teownika. Określ grubość, szerokość i wysokości pasa teownika.
Środnik teownika	Aby Tekla Structures utworzyła teownik za pomocą dwóch blach, pozostaw pole Profil teownika puste. Konieczne jest wprowadzenie wymiarów grubości, szerokości i wysokości dla pasa i środnika teownika. Określ grubość, szerokość i wysokości środnika teownika.
Profil teownika	Umożliwia wybranie profilu teownika z katalogu profili. Możesz użyć profilu T lub profilu I. Jeśli wybierzesz profil I, komponent utworzy teownik przez wycięcie profilu I. Należy określić miejsce wycięcia profilu I, używając opcji głębokość teownika na zakładce Parametry.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.

Zakładka Parametry

Zakładka Parametry służy do definiowania wymiarów teownika, odstępów, położenia blachy węzłowej i fazowania.


Opcja	Opis
Min. kąt ucięcia (0-90 stopni)	Zdefiniuj minimalny kąt cięcia.
Definiuj spoiny dla wszystkich teowników	Wybierz, czy używać spoin dla każdego teownika.
Definiuj śruby dla każdego teownika	Wybierz, czy używać śrub dla każdego teownika.

Pozycja blachy węzłowej

Wybierz pozycję blachy węzłowej na stężeniu.

Pozycja teownika

Wybierz pozycję teownika na blasze węzłowej.

Fazowanie blachy węzłowej


Opcja	Opis
	Domyślnie Bez fazowania Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Bez fazowania
	Fazowania są tworzone.

Wymiary teownika

Zdefiniuj wymiary teownika dla każdego stężenia.


	Opis
1	Długość teownika
2	Głębokość teownika

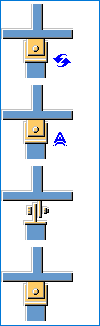

Wyrównanie grupy śrub

Wybierz, czy grupy śrub są wyrównane.

Pozycja blachy węzłowej na elemencie głównym


Opcja	Opis
	Domyślna Blacha węzłowa jest ustawiona zgodnie z określonymi odległościami. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Blacha węzłowa jest ustawiona zgodnie z określonymi odległościami.
	Blacha węzłowa jest wyśrodkowana względem środka grupy śruby.
	Blacha węzłowa jest wyśrodkowana na środku początku połączenia.

Zakładka Śruby 1/Śruby 2/Śruby 3

Użyj zakładek Śruby 1, Śruby 2 i Śruby 3, aby określić śruby łączące pierwsze, drugie i trzecie stężenie z blachą węzłową.

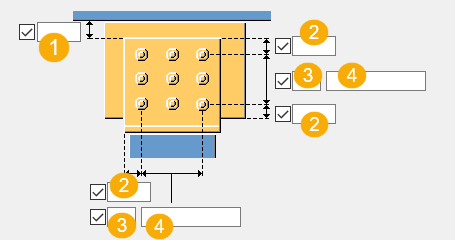

Wymiary grupy śrub


	Opis
1	Odległość krawędzi blachy od środnika elementu głównego.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4
