Węzeł narożny dla rur (59)

Blacha węzłowa narożna dla rur (59) umożliwia utworzenie połączenia przy użyciu blachy węzłowej od 1 do 10 stężeń z narożem w miejscu, gdzie stykają się 2 lub 3 elementy. Blacha węzłowa może być nasunięta na trzeci element, zazwyczaj słup. Umożliwia przykręcenie lub przyspawanie środnika stężenia do blachy węzłowej przy użyciu blach łączących, a także przykręcenie lub przyspawanie półki stężenia do blachy środnika przy użyciu połączeń kątownikiem. Blacha węzłowa jest łączona z istniejącymi elementami bezpośrednio lub przy użyciu połączeń kątownikiem bądź blach łączących. Stężenia zamykane blachami końcowymi.

Utworzone obiekty

Blacha węzłowa
Blachy łączące (opcjonalnie)
połączenia kątownikiem (opcjonalnie)
Blachy uszczelniające
Blachy wypustu
Blacha przykrycia
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Profil stężenia: RHS Typ obramowania: Belka i słup Blacha węzłowa jest przykręcona do pasa słupa przy użyciu kątownika. Stężenia są przykręcone do blachy węzłowej przy użyciu blachy nakładki.
	Profil stężenia: RHS Typ obramowania: Belka i słup Blacha węzłowa jest przykręcona do pasa słupa przy użyciu kątownika. Stężenia są spawane do blachy łączącej. Końcówka stężenia jest nacięta w celu zmieszczenia śrub w połączeniu między blachą łączącą a blachą węzłową.

Przed rozpoczęciem

Utwórz 2 lub 3 elementy formujące narożnik oraz od 1 do 10 stężeń.

Uwaga:

Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.

Kolejność wyboru

Wybierz element główny (pierwszy element, który tworzy naroże).
Wybierz element podrzędny (pierwsze stężenie).
Wybierz drugi element podrzędny (drugie stężenie).
Wybierz kolejne elementy podrzędne (kolejne stężenia).
Wybierz element podrzędny tworzący naroże (Tekla Structures połączy z nim blachę węzłową).
Jeśli to konieczne, zaznacz słup, aby owinąć blachę węzłową wokół słupa w miejscu zetknięcia dwóch belek i słupa.
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

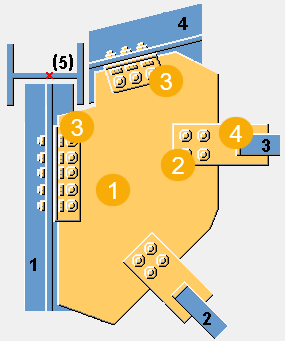

Klucz do identyfikacji elementów


	Opis
1	Blacha węzłowa
2	Blacha łącząca
3	Połączenie kątownikiem
4	Blacha uszczelniająca

Karta Obraz

Zakładka Obraz umożliwia zdefiniowanie kształtu blachy węzłowej, położenia stężeń i kątowników oraz położenia punktu węzłowego.

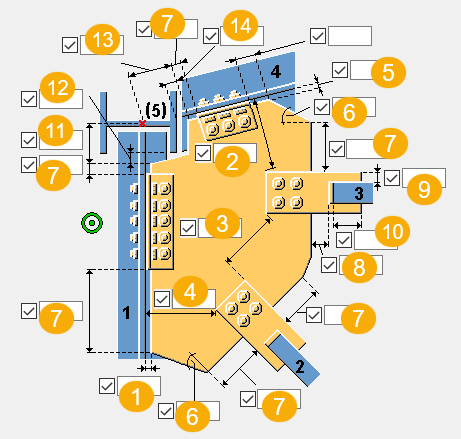

Wymiary


	Opis
1	Umożliwia zdefiniowanie odległości między krawędzią blachy węzłowej a elementem głównym.
2	Umożliwia zdefiniowanie odległości między krawędzią ostatniego elementu podrzędnego a krawędzią ostatniego stężenia.
3	Umożliwia zdefiniowanie odległości między stężeniami.
4	Umożliwia zdefiniowanie odległości między krawędzią pierwszego stężenia a krawędzią elementu głównego.
5	Zdefiniuj odległość odstępu między krawędzią blachy węzłowej a elementem podrzędnym (drugi element, który tworzy naroże).
6	Zdefiniuj kąt narożnika blachy węzłowej (w stopniach). Ta wartość wpływa na kształt blachy węzłowej.
7	Zdefiniuj długość krawędzi blachy węzłowej. Ta wartość wpływa na szerokość kształtu blachy węzłowej i blachy łączącej.
8	Umożliwia zdefiniowanie odległości między krawędzią blachy węzłowej a blachą uszczelniającą.
9	Zdefiniuj długość krawędzi blachy łączącej.
10	Umożliwia zdefiniowanie wymiarów stężenia na blasze łączącej. Aby uniknąć nachodzenia blachy połączenia na stężenie rurowe wprowadź wartość ujemną dla wymiaru.
11	Umożliwia zdefiniowanie odległości krawędzi blachy węzłowej względem punktu węzłowego.
12	Umożliwia zdefiniowanie odległości krawędzi blachy węzłowej do pasa trzeciego elementu.
13	Umożliwia zdefiniowanie odległości kątownika względem punktu węzłowego.
14	Umożliwia zdefiniowanie odległości krawędzi kątownika do pasa trzeciego elementu.

Położenie punktu węzłowego


Opcja	Opis
	Umożliwia wybranie położenia punktu węzłowego. Położeniem domyślnym jest punkt przecięcia dwóch elementów głównych. Tekla Structures wykorzystuje punkt węzłowy komponentu do obliczania wymiarów kontrolnych i wymiarów pozycji elementów na rysunkach.

Karta Blacha węzłowa

Zakładka Blacha węzłowa służy do definiowania właściwości blachy węzłowej, blachy łączącej i kątownika.

Elementy


Opcja	Opis
Blacha węzłowa	Grubość, szerokość i wysokość blachy węzłowej.
Blachy łączące	Grubość i wysokość blach łączących.
Górne połączenie kątownikiem Dolne połączenie kątownikiem	Wybierz profil połączenia kątownikiem z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Uwaga: W poniższych przykładach przedstawiono tylko niektóre spośród dostępnych opcji. Na zakładce Blacha węzłowa dostępne są dodatkowe opcje.

Połączenie blachy węzłowej

Dostępne opcje umożliwiają zdefiniowanie sposobu połączenia blachy węzłowej z elementem głównym.


Opcja	Opis
	Domyślna Blacha węzłowa jest połączona z elementem głównym za pomocą połączenia kątownikiem. Ustawienia AutoDefault mogą zmienić tą opcję.
	Blacha węzłowa jest połączona z elementem głównym za pomocą kątowników. Wybierz stronę blachy węzłowej, z której tworzone są połączenia kątownikami.
	Blacha węzłowa jest połączona z elementem głównym za pomocą blachy łączącej. Wybierz stronę blachy węzłowej, z której tworzona jest blacha łącząca.

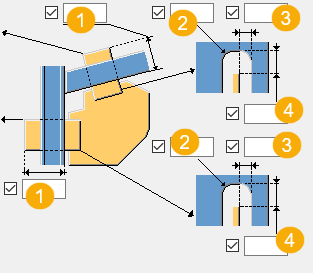

Wymiary cięcia przez blachę łączącą


	Opis
1	Długość cięcia przez blachę łączącą
2	Promień fazowania
3	Poziomy wymiar fazowania
4	Pionowy wymiar fazowania

Orientacja kątowników

Dostępne opcje umożliwiają zdefiniowanie umieszczenia połączenia kątownikiem na połączeniu.


Opcja	Opis
	Domyślnie Kątownik jest umieszczony w połączeniu tak, że dłuższe ramię jest połączone z blachą węzłową. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Kątownik jest umieszczony w połączeniu tak, że dłuższe ramię jest połączone z elementem głównym.

Luz montażowy

Można zdefiniować szczelinę zarówno dla elementu głównego, jak i blach łączących ostatnie elementy podrzędne lub kątowniki.

Kształt blachy węzłowej

Po wybraniu opcji optymalizacji ciężaru blachy węzłowej można zdefiniować, czy kolejność wybierania stężeń wpływa na ich pozycję.


Opcja	Opis
	Domyślnie Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Ta opcja umożliwia optymalizację ciężaru blachy węzłowej.

Pozycja blachy węzłowej na stężeniu

Dostępne opcje umożliwiają zdefiniowanie umieszczenia blachy węzłowej na stężeniu. W razie potrzeby pozycję blachy węzłowej można dopasować precyzyjnie, przesuwając ją w kierunkach z lub y.


Opcja	Opis
	Domyślnie Blacha węzłowa jest umieszczona w środku stężenia. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Blacha węzłowa jest umieszczona na górnej półce stężenia.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku z.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku y.

Kąt podcięcia


Opcja	Opis
	Domyślna Podcięcie kwadratowe W przypadku kolizji blachy węzłowej ze słupem blacha węzłowa zostaje docięta, aby nasunąć ją na słup. Ustawienia AutoDefault mogą zmienić tą opcję.
	Podcięcie kwadratowe
	Podcięcie skośne

Typ fazowania podcięcia


Opcja	Opis
	Domyślna Fazowanie skośne Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania Krawędzie docięcia są równoległe do krawędzi blachy węzłowej.
	Fazowanie skośne
	Zaokrąglone fazowanie obliczone jako ćwiartka okręgu. Jako wymiar poziomy fazowania należy wprowadzić średnicę okręgu.
	Zaokrąglone fazowanie obliczone jako trzy czwarte okręgu. Jako wymiar poziomy fazowania należy wprowadzić średnicę okręgu. Punkt środka okręgu wyznacza narożnik podcięcia.
	Narożnik blachy węzłowej jest ukośny.
	Bez podcinania ani fazowania narożnika blachy węzłowej.

Wymiary fazowania


	Opis
1	Wymiar poziomy fazowania
2	Wymiar pionowy fazowania

Kształt blachy węzłowej

Krawędź blachy węzłowej może być prostopadła do elementu głównego lub do elementu podrzędnego.


Opcja	Opis
	Wybierz kształt krawędzi blachy węzłowej między ostatnim i przedostatnim elementem podrzędnym.
	Wybierz kształt krawędzi blachy węzłowej między elementem głównym a pierwszym elementem podrzędnym.

Zakładka Połączenie stężenia

Na zakładce Połączenie stężenia można określić właściwości blachy łączącej, blachy osadzenia, blachy uszczelniającej i blachy przykrycia.

Elementy


Opcja	Opis
Blacha łącząca	Grubość, szerokość i wysokość blachy łączącej.
Blachy uszczelniające	Grubość i wysokość blach uszczelniających.
Blacha nakładki	Grubość, szerokość i wysokość blachy wypustu.
Blacha przykrycia	Grubość, szerokość i wysokość blachy przykrywającej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Typy połączenia stężenia

Dostępne opcje umożliwiają zdefiniowanie sposobu połączenia stężenia z blachą łączącą.


Opcja	Opis
	Domyślna Stężenie jest spawane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Stężenie jest spawane.
	Stężenie jest przykręcane.
	Stężenie jest spawane, a wokół nakrętek tworzone są nacięcia.
	Tworzone są blacha nakładki i blacha przykrywająca.

Cięcie w stężeniu

Umożliwia określenie szerokości cięcia w stężeniu, gdzie t to grubość blachy łączącej.

Umożliwia określenie długości cięcia w stężeniu od krawędzi blachy łączącej.

Okrągłe cięcie w stężeniu


Opcja	Opis
	Domyślna Cięcie pod kątem prostym Ustawienia AutoDefault mogą zmienić tą opcję.
	Cięcie pod kątem prostym
	Cięcie okrągłe Wprowadź wartość promienia.

Blacha łącząca

Dostępne opcje umożliwiają określenie, czy podczas łączenia blachy łączącej ze stężeniem wykonywane jest wycięcie stężenia czy cięcie blachy łączącej.


Opcja	Opis
	Domyślna Stężenie jest podcięte. Ustawienia AutoDefault mogą zmienić tą opcję.
	Stężenie jest podcięte.
	Blacha łącząca jest cięta.
	W przypadku cięcia blachy łączącej można zdefiniować wielkość odstępu między nią stężeniem.

Liczba blach łączących

Dostępne opcje umożliwiają określenie, czy w celu połączenia stężenia z blachą węzłową używana jest jedna czy dwie blachy łączące.


Opcja	Opis
	Domyślna Jedna blacha łącząca. Ustawienia AutoDefault mogą zmienić tą opcję.
	Jedna blacha łącząca.
	Dwie blachy łączące

Fazowanie blachy łączącej


Opcja	Opis
	Domyślnie Nie są tworzone fazowania. Ustawienia AutoDefault mogą zmienić tą opcję.
	Nie są tworzone fazowania.
	Fazowania są tworzone.
	W przypadku tworzenia fazowań należy zdefiniować ich wymiary pionowe i poziome.

Blachy końcowe

W przypadku zamknięcia stężeń blachami końcowymi należy zdefiniować kształt i wymiary blach końcowych.


Opcja	Opis
	Domyślna Kwadratowa blacha końcowa. Ustawienia AutoDefault mogą zmienić tą opcję.
	Kwadratowa blacha końcowa.
	Okrągła blacha końcowa.

Odległość krawędzi blachy końcowej


Opcja	Opis
	Odległość krawędzi blachy końcowej od zewnętrznej krawędzi stężenia.

Zakładka Połączenie blachy węzłowej 1/Połączenie blachy węzłowej 2

Na zakładce Połączenie blachy węzłowej 1 i Połączenie blachy węzłowej 2 można określić właściwości grupy śrub łączących blachę węzłową z elementem głównym i elementami podrzędnymi oraz sterować kątownikiem.

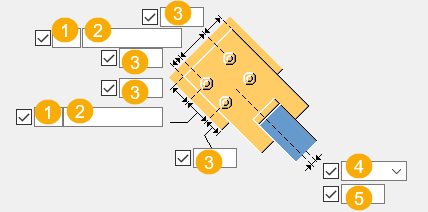

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
4	Wymiary grupy śrub pionowych względem punktu węzłowego.



1	Lokalizacja montażu śrub.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Wybierz, czy jako główny element komponentu ma być ustawiona blacha węzłowa, czy kątownik (profil L).

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Typ mocowania połączenia kątownikiem

Dostępne opcje umożliwiają zdefiniowanie sposobu przymocowania połączenia kątownikiem do blachy węzłowej i do elementu głównego.


Opcja	Opis
	Domyślna Jeśli element główny jest profilem rurowym, połączenia kątownikami są spawane do elementu głównego i przykręcane do elementu podrzędnego. W przeciwnym razie połączenia kątownikami są przykręcane do obu elementów. Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Jeśli element główny jest profilem rurowym, połączenia kątownikami są spawane do elementu głównego i przykręcane do elementu podrzędnego. W przeciwnym razie połączenia kątownikami są przykręcane do obu elementów.
	Element główny jest przykręcany, a element podrzędny jest spawany.
	Element główny jest spawany, a podrzędny przykręcany.
	Obie części są śrubowane.
	Oba elementy są spawane.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Zakładka Śruby stężenia 1 / Śruby stężenia 2

Na zakładkach Śruby stężenia1 i Śruby stężenia2 można określić śruby łączące pierwsze i drugie stężenie z blachą węzłową.

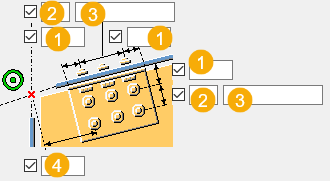

Wymiary grupy śrub na blachach łączących


	Opis
1	Liczba śrub.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

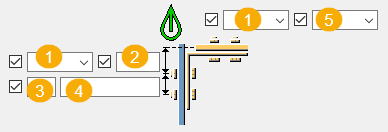

4	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
5	Wymiar pozycji pionowej grupy śrub.

Odległość śruby

Dostępne opcje umożliwiają określenie minimalnej odległości między śrubami blachy łączącej a punktem przecięcia elementu głównego i osiami stężenia. Jeśli stężenie jest prostopadłe do elementu głównego, odległość jest mierzona od osi elementu głównego do najbliższych śrub.


Opcja	Opcja

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Bok blachy węzłowej i typ śruby stężenia bocznego

Wybierz typ śruby w celu określenia położenia, do którego mają być dołączone śruby.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.
