Ciężkie stężenie (165)

Ciężkie stężenie (165) łączy pojedyncze stężenie z blachą węzłową, w której spotykają się dwa elementy, aby utworzyć narożnik.

Utworzone obiekty

Blacha węzłowa
Blachy łączące (półka i środnik)
Blachy żeber
Podkładki (półka i środnik)
Żebra
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Blacha węzłowa jest spawana do słupa. Środnik stężenia jest przykręcony do blachy węzłowej za pomocą blachy łączącej. Blachy żeber są oznaczone na obrazie za pomocą 1. Profil słupa lub belki: RHS, rura, I Profil stężenia: H

Nie używać w następujących przypadkach:

Nachylone lub skośne belki

Przed rozpoczęciem

Utwórz dwa elementy formujące narożnik i jedno stężenie.

Kolejność wyboru

Wybierz pierwszy element tworzący narożnik.
Wybierz pierwsze stężenie.
Wybierz drugie i kolejne stężenia.
Wybierz drugi element tworzący narożnik.
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

Klucz do identyfikacji elementów


	Opis
1	Blacha węzłowa
2	Blacha łącząca
3	Blacha żebra
4	Żebro

Karta Obraz

Karta Obraz umożliwia zdefiniowanie wymiarów blachy węzłowej i blachy żebra oraz luzu między blachą a stężeniem.

Wymiary


	Opis
1	Wymiar pionowy blachy węzłowej
2	Wymiar krawędzi blachy żebra od elementu głównego
3	Wymiar blachy żebra od krawędzi blachy węzłowej
4	Wymiar blachy łączącej od krawędzi blachy węzłowej
5	Luz między blachą węzłową a stężeniem
6	Długość blachy węzłowej
7	Wymiar poziomy blachy węzłowej
8	Wymiar krawędzi blachy węzłowej od punktu odniesienia
9	Wymiar krawędzi elementu podrzędnego od krawędzi podkładki

Karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Blacha węzłowa	Grubość blachy węzłowej
Blachy półki	Grubość blach półki
Blachy środnika	Grubość blach środnika
Blachy żeber	Grubość blach żebra
Żebro 1	Grubość żebra
Żebro 2	Grubość żebra
Blachy wypełniające pasa	Grubość podkładek z blachy półki Grubość podkładki z blachy zależy od luzu między blachą łączącą a półką lub środnikiem, jak pokazano w poniższej tabeli.
Blachy wypełnienia żebra	Grubość podkładek z blachy dla środnika Grubość podkładki z blachy zależy od luzu między blachą łączącą a półką lub środnikiem, jak pokazano w poniższej tabeli.


Odstęp (mm)	Grubość blachy wypełniającej półki	Grubość blachy wypełniającej środnik
1	Brak blach	Brak blach
2	2.3	1.6
3	3.2	1.6
4	4.5	2.3
5	4.5	2.3
6	6.0	3.2
7	6.0	3.2
8	9.0	4.5
9	9.0	4.5
10	9	4.5


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Karta Blacha węzłowa

Karta Blacha węzłowa umożliwia zdefiniowanie fazowań blachy węzłowej oraz luzu między blachą węzłową a stężeniem.

Fazowania blachy węzłowej


Opcja	Opis
	Bez fazowania
	Fazowanie liniowe Definiowanie wymiaru poziomego i pionowego fazowania.
	Fazowanie wklęsłe Definiowanie fazowania poziomego.
	Fazowanie wklęsłe Definiowanie poziomego i pionowego fazowania.

Karta żebra

Karta Żebra określa rozmiar i położenie blach żeber.


Opcja	Opis
Jednakowej długości żebra	Umożliwia wybranie, czy blachy żeber mają mieć taką samą długość.
Pojedyncza blacha pasa	Umożliwia wybranie, czy ma zostać utworzona pojedyncza blacha pasa.

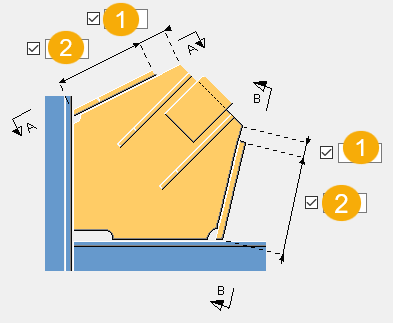

Długość blachy


	Opis
1	Długość pierwszego żebra
2	Długość drugiego żebra

Wymiary blachy żebra

Tekla Structures automatycznie oblicza poniższe wymiary na podstawie długości blachy żebra i właściwości grupy śrub.

Zdefiniuj następujące wymiary:


	Opis
1	Wymiar poziomy żebra
2	Wymiary pionowe żebra
3	Wymiar poziomy żebra

Karta Żebra

Karta Żebra umożliwia określenie wymiarów żebra.

Długość żebra


	Opis
1	Odległość między krawędzią żebra a krawędzią blachy węzłowej
2	Długość żebra

Wymiary żebra


	Opis
1	Szerokość żebra.
2	Długość podstawy żebra.
3	Długość elementu skośnego żebra.
4	Odległość od osi żebra.
5	Odległość pionowa między podstawą żebra a elementem skośnym.

Zakładka Śruby środnika

Karta Śruby środnika umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub, które łączą blachę łączącą środnika z blachą węzłową.

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

zakładka Śruby półki

Karta Śruby pasa umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub, które łączą blachę łączącą pasa z blachą węzłową.

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
4	Wymiar pozycji pionowej grupy śrub.

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Definiowanie rozmiarów blach w pliku marketsizes.dat

W środowisku japońskim komponent Ciężkie stężenie (165) przybiera domyślnie wartości grubości kilku blach z pliku marketsizes.dat znajdującego się w folderze \profil\. Plik ten zawiera listę standardowych grubości blach dostępnych w określonych gatunkach materiału. Plik ten można edytować za pomocą dowolnego standardowego edytora tekstu, takiego jak Notatnik.

Uwaga: Aby zastąpić wartość domyślną dla dowolnej blachy, należy wprowadzić wartość grubości na karcieElementy.

Przykład

W tym przykładzie plik marketsizes.dat zawiera listę standardowych grubości blach dostępnych dla klasy materiału SS400. Wiersz DEFAULT zawiera listę grubości dostępnych we wszystkich pozostałych gatunkach materiału.

# Market size (thickness) table
 # Specify the material as given in Tekla Structures material database
 # and after that the market sizes separated by commas
 SS400,1.6,2.3,3.2,4.5,6,9,12,16,19,22,25,28,32,38
 DEFAULT,6,9,12,16,19,22,25,28,32,38

marketsizes.dat file

Zakładka Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Zakładka Projekt

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Projekt

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Twórz spoiny
