Węzeł stężenia rurowego - śruby (S49)
Stężenie rurowe z wstawką - śruby (S49) tworzy stężenia za pomocą rury umieszczonej między dwiema śrubami, ze złożonym profilem T na obu końcach. Rura jest uszczelniona.
Utworzone obiekty
Uwaga:
Nie można modyfikować pojedynczych obiektów utworzonych za pomocą tego komponentu.
-
Profil rury
-
Blacha końcowa
-
Blacha węzłowa
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Stężenie rurowe między dwiema śrubami, ze złożonym profilem T na obu końcach. |
Kolejność wyboru
Przed rozpoczęciem utwórz dwie śruby na płaszczyźnie, w której chcesz utworzyć stężenie.
-
Wybierz pierwszą śrubę.
-
Wybierz drugą śrubę.
Rura jest tworzona automatycznie po wybraniu drugiej śruby.

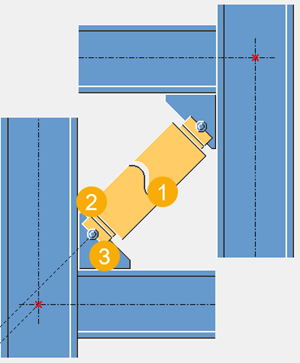

Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Profil rury |
|
2 |
Blacha końcowa |
|
3 |
Blacha węzłowa |
karta Obraz
Karta Obraz umożliwia określenie pionowego offsetu rury.
Wymiary
| Opis | |
|---|---|
|
1 |
Offset pionowy |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis |
|---|---|
|
Rura |
Umożliwia wybranie profilu z katalogu profili. |
|
Blacha końcowa |
Grubość i szerokość blachy końcowej. |
|
Blacha węzłowa |
Grubość, szerokość i wysokość blachy węzłowej |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
karta Parametry
Karta Parametry służy do definiowania klasy i położenia rury oraz wymiarów krawędzi i fazowania.
Pozycja blachy węzłowej
| Opis | |
|---|---|
|
1 |
Odległość między blachami węzłowymi |
Wymiary fazowania
| Opis | |
|---|---|
|
1 |
Wymiar fazowania |
|
2 |
Wymiar fazowania |

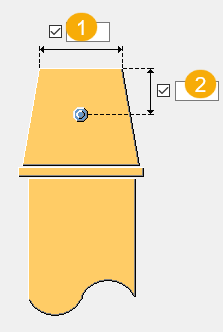

Wymiary krawędzi
| Opis | |
|---|---|
|
1 |
Szerokość końca blachy węzłowej |
|
2 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
Karta Śruby
Zakładka Śruby umożliwia określenie właściwości śrub.
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
