Stężenie rurowe - punkty (S46)

Stężenie rurowe - punkty (S46) tworzy stężenia między dwoma wskazanymi punktami przy użyciu rury okrągłej. Na obu końcach stężenia są tworzone grupy śrub.

Utworzone obiekty

Uwaga:

Nie można modyfikować pojedynczych obiektów utworzonych za pomocą tego komponentu.

Profil rury
śruby

Zastosowania


Sytuacja	Opis
	Stężenie rurowe między dwoma punktami

Kolejność wyboru

Zanim zaczniesz, utwórz dwa punkty.

Uwaga: Aby skorygować obrót teowników, przed utworzeniem połączenia zmień płaszczyznę roboczą.

Wskaż punkt początkowy dla rury.
Wskaż punkt końcowy dla rury.

Rura zostanie utworzona automatycznie po wskazaniu punktu końcowego.

Klucz do identyfikacji elementów


	Opis
1	Profil rury

karta Obraz

Na zakładce Obraz można określić wymiary połączenia.

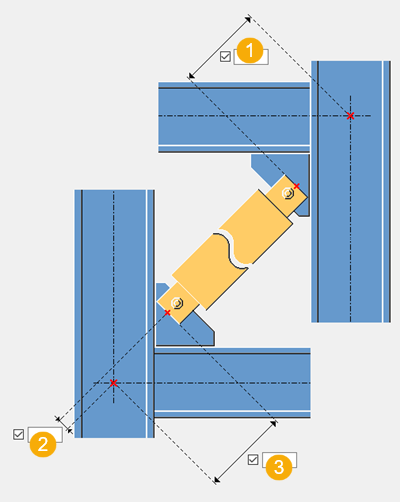

Wymiary


	Opis
1	Wymiar offsetu poziomego
2	Wymiar offsetu pionowego
3	Wymiar offsetu poziomego

karta Elementy

Karta Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Rura	Umożliwia wybranie profilu z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Parametry

Karta Parametry służy do określenia klasy rury i wymiarów końca.

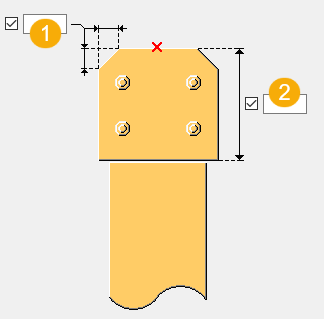

Wymiary końca rury


	Opis
1	Wymiar narożnika
2	Długość końca rury

śruby

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

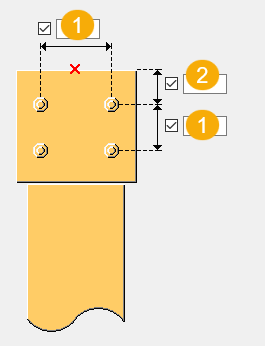

Wymiary grupy śrub


	Opis
1	Odległość między śrubami.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
