Narożny węzeł śrubowany (63)
Narożna blacha z nakładkami (63) śrubuje przy użyciu połączeń kątownikiem lub blach łączących od 1 do 10 stężeń do blachy węzłowej w miejscu formowania narożnika przez dwa elementy. Blacha węzłowa jest spawana do jednego z elementów tworzących narożnik.
Utworzone obiekty
-
Blacha węzłowa
-
Blacha łącząca między blachą węzłową a środnikiem stężenia
-
Blacha ścinana między blachą węzłową a półką stężenia
-
Połączenie kątownikami
-
Podkładki z blachy
-
Żebra
-
śruby
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Profil stężenia: W Blacha węzłowa jest przyspawana do wydłużonej blachy końcowej. Stężenia są przykręcone do blachy węzłowej za pomocą połączeń kątownikiem umieszczonych na półkach i blach łączących na środnikach. |
|
|
Profil stężenia: W Blacha węzłowa jest przyspawana do wydłużonej blachy końcowej. Stężenia są przykręcane do blachy węzłowej przy użyciu połączeń kątownikami na półkach. |
|
|
Profil stężenia: W Blacha węzłowa jest przyspawana do wydłużonej blachy końcowej. Stężenia są przykręcane do blachy węzłowej przy użyciu blach łączących na środnikach. |
Przed rozpoczęciem
Utwórz dwa elementy formujące narożnik oraz od 1 do 10 stężeń.
Uwaga:
Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.
Kolejność wyboru
-
Wybierz element główny (pierwszy element, który tworzy naroże).
-
Wybierz element podrzędny (pierwsze stężenie).
-
Wybierz drugi element podrzędny (drugie stężenie).
-
Wybierz kolejne elementy podrzędne (kolejne stężenia).
-
Wybierz element podrzędny tworzący naroże.
-
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

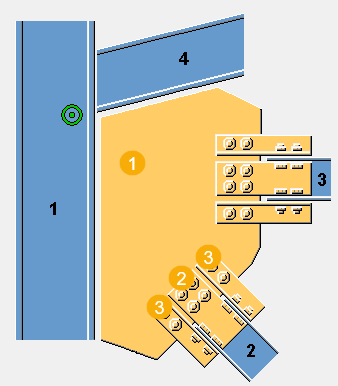

Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha węzłowa |
|
2 |
Blacha łącząca |
|
3 |
Połączenie kątownikiem |
Zakładka Obraz

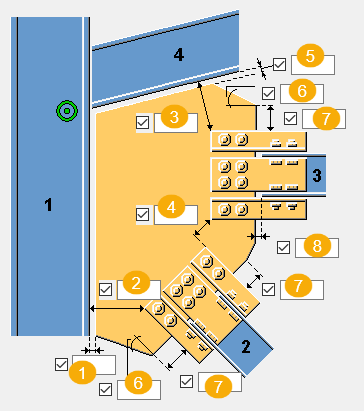

Na zakładce Obraz można określić wymiary kontrolujące położenie oraz kształt blachy węzłowej.
Wymiary
| Opis | |
|---|---|
|
1 |
Umożliwia zdefiniowanie odległości między krawędzią blachy węzłowej a elementem głównym. |
|
2 |
Zdefiniuj odległość krawędzi między elementem głównym a kątownikiem. |
|
3 |
Umożliwia zdefiniowanie odległości między krawędzią kątownika a ostatnim elementem podrzędnym. |
|
4 |
Zdefiniuj odległość krawędzi między kątownikami. |
|
5 |
Umożliwia zdefiniowanie odległości między krawędzią blachy węzłowej a elementem podrzędnym. |
|
6 |
Zdefiniuj kąt narożnika blachy węzłowej (w stopniach). Ta wartość wpływa na kształt blachy węzłowej. |
|
7 |
Zdefiniuj długość krawędzi blachy węzłowej. Ta wartość wpływa na kształt blachy węzłowej. |
|
8 |
Umożliwia zdefiniowanie odległości między blachą węzłową a stężeniem. |
Karta Blacha węzłowa
Zakładka Blacha węzłowa służy do sterowania właściwościami blachy węzłowej.
Blacha węzłowa
| Opcja | Opis |
|---|---|
|
Blacha węzłowa |
Grubość, szerokość i wysokość blachy węzłowej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Uwaga:
W poniższych przykładach przedstawiono tylko niektóre spośród dostępnych opcji. Na zakładce Blacha węzłowa dostępne są dodatkowe opcje.
Pozycja blachy węzłowej na stężeniu
Dostępne opcje umożliwiają zdefiniowanie umieszczenia blachy węzłowej na stężeniu. W razie potrzeby pozycję blachy węzłowej można dopasować precyzyjnie, przesuwając ją w kierunkach z lub y.
| Opcja | Opis |
|---|---|
|
|
Domyślnie Blacha węzłowa jest umieszczona w środku stężenia. Można zmienić tę opcję za pomocą funkcji Autodefaults. |
|
|
Blacha węzłowa jest umieszczona na górnej półce stężenia. |
|
|
Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku z. |
|
|
Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku y. |
Kształt blachy węzłowej
Po wybraniu opcji optymalizacji ciężaru blachy węzłowej można zdefiniować, czy kolejność wybierania stężeń wpływa na ich pozycję.
| Opcja | Opis |
|---|---|
|
|
Domyślnie Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Ta opcja umożliwia optymalizację ciężaru blachy węzłowej. |
Kształt blachy węzłowej
Krawędź blachy węzłowej może być prostopadła do elementu głównego lub do elementu podrzędnego.
| Opcja | Opis |
|---|---|
|
|
Wybierz kształt krawędzi blachy węzłowej między ostatnim i przedostatnim elementem podrzędnym. |
|
|
Wybierz kształt krawędzi blachy węzłowej między elementem głównym a pierwszym elementem podrzędnym. |
Dopasowanie blachy węzłowej
| Opcja | Opis |
|---|---|
|
|
Wybierz, czy blacha węzłowa ma być dopasowana do ostatniego wybranego elementu podrzędnego. |
Spawanie blachy węzłowej
| Opcja | Opis |
|---|---|
|
|
Domyślna Blacha węzłowa jest przyspawana do elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Blacha węzłowa jest przyspawana do elementu głównego. |
|
|
Blacha węzłowa jest przyspawana do elementu podrzędnego. |
Wewnętrzny narożnik blachy węzłowej
Umożliwia zdefiniowanie wymiarów poziomego i pionowego fazowania.
| Opcja | Opis |
|---|---|
|
|
Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie wypukłe |
|
|
Fazowanie wklęsłe |
|
|
Skos |
|
|
Kwadrat |
Zakładka Połączenie stężenia
Użyj zakładki Połączenie stężenia, aby sterować właściwościami blachy łączącej, kątownika, blachy wypełniającej i blachy ścinanej.
Blachy
| Opcja | Opis |
|---|---|
|
Blacha łącząca |
Grubość i szerokość blachy łączącej. Wybierz profil blachy łączącej. |
|
Górne połączenie kątownikiem Dolne połączenie kątownikiem |
Wybierz profil kątownika. |
|
Blacha wypełniająca |
Grubość blachy wypełniającej. |
|
Górna blacha ścinana |
Grubość, szerokość i wysokość górnej blachy ścinanej. |
|
Dolna blacha ścinana |
Wysokość dolnej blachy ścinanej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Tworzenie blachy
| Opcja | Opis |
|---|---|
|
|
Wybierz czy między środnikiem stężenia a blachą węzłową ma być tworzona jedna czy dwie blachy łączące. |
|
|
Wybierz, czy między blachą łączącą a środnikiem stężenia tworzyć blachę wypełniającą. Domyślnie blacha wypełniająca nie jest tworzona. |
|
|
Wybierz stronę tworzenia blachy wypełniającej. Tej opcji można użyć, gdy wybrano opcję utworzenia dwóch blach łączących. |
Tworzenie połączenia kątownikiem
Zdefiniuj, czy przymocować stężenia do blachy węzłowej za pomocą połączeń kątownikiem lub blach ścinanych oraz określ liczbę tworzonych połączeń kątownikiem. Opcją domyślną jest utworzenie dwóch połączeń kątownikiem pod środnikiem stężenia.
Orientacja kątowników
Dostępne opcje umożliwiają zdefiniowanie umieszczenia połączenia kątownikiem na połączeniu.
| Opcja | Opis |
|---|---|
|
|
Domyślnie Kątownik jest umieszczony w połączeniu tak, że dłuższe ramię jest połączone z blachą węzłową. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Kątownik jest umieszczony w połączeniu tak, że dłuższe ramię jest połączone z elementem głównym. |
Typ połączenia
| Opcja | Opis |
|---|---|
|
|
Wybierz typ połączenia (spoiny lub śruby) między blachą węzłową a blachą łączącą. |
|
|
Po utworzeniu blachy wypełniającej wybierz, czy pomiędzy blachą wypełniającą a elementem podrzędnym ma zostać utworzona spoina. Tego ustawienia można użyć, jeśli typem połączenia są śruby. |
|
|
Wybierz typ połączenia (spawane lub śrubowane) między blachą węzłową a kątownikiem. |
Profil L / blacha - śruba, el. główny
| Opcja | Opis |
|---|---|
|
Blacha węzłowa Śruba |
Wybierz element główny śruby: Blacha węzłowa lub profil L/blacha. |

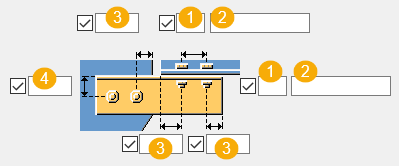

Wymiary luzu blachy łączącej
| Opis | |
|---|---|
|
1 |
Wymiar poziomego luzu |
|
2 |
Wymiar pionowego luzu |
Zakładka podkładki z blachy
Zakładka Podkładki z blachy służy do definiowania właściwości podkładek z blachy.
Blachy
| Opcja | Opis |
|---|---|
|
Podkładka z bl.1 Podkładka z bl. 2 Podkładka z bl. 2 |
Grubość, szerokość i wysokość podkładki z blachy. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |

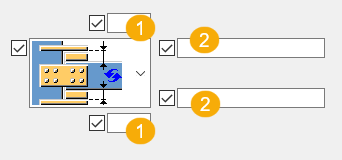

Położenie podkładki z blachy
Można utworzyć podkładki z blachy, podczas łączenia stężeń do blachy węzłowej przy użyciu połączeń kątownikiem.
| Opis | |
|---|---|
|
1 |
Określ odległość między stężeniem a blachą łączącą. |
|
2 |
Zdefiniuj, ile podkładek z blachy jest tworzonych na górnych i dolnych pasach. Wprowadź numery profili podkładek z blachy: 1, 2 lub 3. Są to liczby, które znajdują się w górnej części na zakładce Podkładki z blachy. Na przykład, jeśli chcesz utworzyć trzy podkładki z blachy na górnym pasie i chcesz dwukrotnie użyć Podkładki z blachy 1 i raz Podkładki z blachy 1 , wprowadź 1 1 2. Pierwsza wprowadzona liczba to podkładka z blachy znajdująca się najbliżej pasa stężenia. |
Karta Żebra
Na zakładce Żebra można określić właściwości i wymiary żebra.
Żebra
| Opcja | Opis |
|---|---|
|
Żebro 1 Żebro 2 |
Grubość żebra. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Długość żebra
| Opis | |
|---|---|
|
1 |
Odległość między krawędzią żebra a krawędzią blachy węzłowej. |
|
2 |
Długość żebra. |
Wymiary żebra
| Opis | |
|---|---|
|
1 |
Szerokość żebra. |
|
2 |
Długość podstawy żebra. |
|
3 |
Długość elementu skośnego żebra. |
|
4 |
Odległość od osi żebra. |
|
5 |
Odległość pionowa między podstawą żebra a elementem skośnym. |
Zakładka Śruby stężenia 1 / Śruby stężenia 2
Na zakładkach Śruby stężenia1 i Śruby stężenia2 można określić śruby łączące pierwsze i drugie stężenie z blachą węzłową.

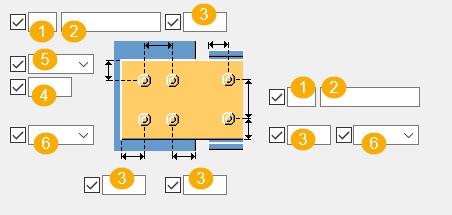

Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Liczba śrub. |
|
2 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
3 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
4 |
Wymiar pozycji pionowej grupy śrub. |
|
5 |
Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
|
|
6 |
Umożliwia wybranie typu śruby. |
Rozmieszczanie śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Rozmieszczenie równoległe |
|
|
Typ rozmieszczenia na przemian 1 |
|
|
Typ rozmieszczenia na przemian 2 |
|
|
Typ rozmieszczenia na przemian 3 |
|
|
Typ rozmieszczenia na przemian 4 |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
Długość cięcia
Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Zakładki Śruby kątownika 1 / Śruby kątownika 2
Na zakładkach Śruby kątownika można określić śruby łączące kątowniki.
Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Liczba śrub. |
|
2 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
3 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
4 |
Wymiar pozycji pionowej grupy śrub. |
Odległość śruby
Dostępne opcje umożliwiają określenie minimalnej odległości między śrubami blachy łączącej a punktem przecięcia elementu głównego i osiami stężenia. Jeśli stężenie jest prostopadłe do elementu głównego, odległość jest mierzona od osi elementu głównego do najbliższych śrub.
| Opcja | Opcja |
|---|---|
|
|
|
Pionowa pozycja śruby
| Opcja | Opis |
|---|---|
|
|
Położenie śruby od krawędzi kątownika. |
|
|
Położenie śruby z osi elementu podrzędnego. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
Długość cięcia
Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zakładka Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
