Połączenie śrubowane z narożną blachą węzłową (57)

Narożna blacha węzłowa śrubowana (57) łączy przy użyciu blachy węzłowej 1 do 10 stężeń z narożem, w którym stykają się dwa elementy. Powoduje zespojenie blachy węzłowej z pierwszym wybranym elementem tworzącym narożnik. Umożliwia utworzenie opcjonalnych połączeń kątownikiem na końcach stężeń lub po każdej stronie. Stężenia RHS lub rurowe są zamknięte.

Utworzone obiekty

Blacha węzłowa
połączenia kątownikiem (opcjonalnie)
Żebra
Śruby stężenia
Śruby kątownika
Spoiny

Zastosowania


Sytuacja	Opis
	Profil stężenia: RHS Typ obramowania: słup i wydłużona blacha końcowa Blacha węzłowa jest przyspawana do wydłużonej blachy końcowej. Stężenia są połączone sworzniowo do blachy węzłowej.
	Profil stężenia: T, L Typ obramowania: słup i wydłużona blacha końcowa Blacha węzłowa jest przyspawana do wydłużonej blachy końcowej. Stężenia są przykręcane do blachy węzłowej.

Przed rozpoczęciem

Utwórz dwa elementy formujące naroże oraz od 1 do 10 stężeń.

Kolejność wyboru

Wybierz element główny (pierwszy element, który tworzy naroże).

Blacha węzłowa jest połączona z tym elementem.
Wybierz element podrzędny (pierwsze stężenie).
Wybierz drugi element podrzędny (drugie stężenie).
Wybierz kolejne elementy podrzędne (kolejne stężenia).
Wybierz element podrzędny tworzący naroże.
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

Uwaga:

Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.

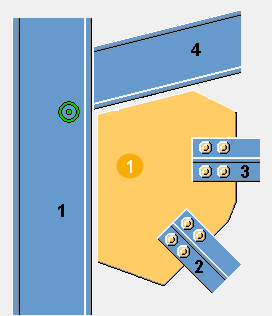

Klucz do identyfikacji elementów


	Opis
1	Blacha węzłowa

Karta Obraz

Na zakładce Obraz można określić położenie blachy węzłowej i kształt.

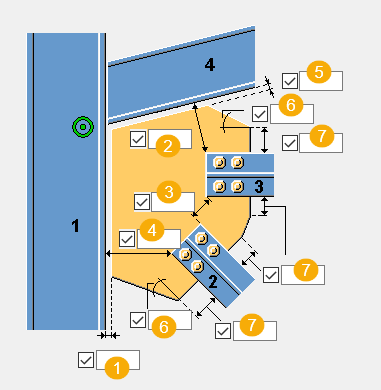

Wymiary


	Opis
1	Umożliwia zdefiniowanie odległości odstępu między krawędzią blachy węzłowej a elementem głównym (pierwszy element, który tworzy naroże).
2	Umożliwia zdefiniowanie odległości między krawędzią ostatniego elementu podrzędnego a krawędzią ostatniego stężenia.
3	Umożliwia zdefiniowanie odległości między stężeniami.
4	Umożliwia zdefiniowanie odległości między krawędzią pierwszego stężenia a krawędzią elementu głównego.
5	Zdefiniuj odległość odstępu między krawędzią blachy węzłowej a elementem podrzędnym (drugi element, który tworzy naroże).
6	Zdefiniuj kąt narożnika blachy węzłowej (w stopniach). Ta wartość wpływa na kształt blachy węzłowej.
7	Zdefiniuj długość krawędzi blachy węzłowej. Ta wartość wpływa na kształt blachy węzłowej.

Karta Blacha węzłowa

Zakładka Blacha węzłowa służy do sterowania właściwościami blachy węzłowej.

Blacha węzłowa


Opcja	Opis
Blacha węzłowa	Grubość, szerokość i wysokość blachy węzłowej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Uwaga: W poniższych przykładach przedstawiono tylko niektóre spośród dostępnych opcji. Na zakładce Blacha węzłowa dostępne są dodatkowe opcje.

Pozycja blachy węzłowej na stężeniu

Dostępne opcje umożliwiają zdefiniowanie umieszczenia blachy węzłowej na stężeniu. W razie potrzeby pozycję blachy węzłowej można dopasować precyzyjnie, przesuwając ją w kierunkach z lub y.


Opcja	Opis
	Domyślnie Blacha węzłowa jest umieszczona w środku stężenia. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Blacha węzłowa jest umieszczona na górnej półce stężenia.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku z.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku y.

Kształt blachy węzłowej

Po wybraniu opcji optymalizacji ciężaru blachy węzłowej można zdefiniować, czy kolejność wybierania stężeń wpływa na ich pozycję.


Opcja	Opis
	Domyślnie Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Ta opcja umożliwia optymalizację ciężaru blachy węzłowej.

Pozycja podpory


Opcja	Opis
	Domyślnie Brak wpływu na pozycję stężenia. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Pierwsze wybrane stężenie jest umieszczane najbliżej elementu głównego.

Podcięcie stężenia


Opcja	Opis
	Określ, czy stężenie jest podcięte. Można wyciąć stężenie, jeśli blacha koliduje z półką stężenia lub jeśli chcesz utworzyć luz w stężeniach rurowych. Ostatnia opcja pozwala utworzyć podcięcie i zamocować blachę do stężenia za pomocą śruby.
	Wymiar pionowy wycięcia Wymiar poziomy nacięcia. Kąt podcięcia.

Okrągłe cięcie w stężeniu


Opcja	Opis
	Domyślna Cięcie pod kątem prostym Ustawienia AutoDefault mogą zmienić tą opcję.
	Cięcie pod kątem prostym
	Cięcie okrągłe Wprowadź wartość promienia.

Kształt blachy węzłowej

Krawędź blachy węzłowej może być prostopadła do elementu głównego lub do elementu podrzędnego.


Opcja	Opis
	Wybierz kształt krawędzi blachy węzłowej między ostatnim i przedostatnim elementem podrzędnym.
	Wybierz kształt krawędzi blachy węzłowej między elementem głównym a pierwszym elementem podrzędnym.

Dopasowanie blachy węzłowej


Opcja	Opis
	Wybierz, czy blacha węzłowa ma być dopasowana do ostatniego wybranego elementu podrzędnego.

Spawanie blachy węzłowej


Opcja	Opis
	Domyślna Blacha węzłowa jest przyspawana do elementu podrzędnego. Ustawienia AutoDefault mogą zmienić tą opcję.
	Blacha węzłowa jest przyspawana do elementu podrzędnego.
	Blacha węzłowa jest przyspawana do elementu głównego.
	Blacha węzłowa jest przyspawana do elementu głównego i elementu podrzędnego.

Wewnętrzny narożnik blachy węzłowej

Umożliwia zdefiniowanie wymiarów poziomego i pionowego fazowania.


Opcja	Opis
	Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie wypukłe
	Fazowanie wklęsłe
	Skos
	Kwadrat

Karta Żebra

Na zakładce Żebra można określić właściwości i wymiary żebra.

Żebra


Opcja	Opis
Żebro 1 Żebro 2	Grubość żebra.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Długość żebra


	Opis
1	Odległość między krawędzią żebra a krawędzią blachy węzłowej.
2	Długość żebra.

Wymiary żebra


	Opis
1	Szerokość żebra.
2	Długość podstawy żebra.
3	Długość elementu skośnego żebra.
4	Odległość od osi żebra.
5	Odległość pionowa między podstawą żebra a elementem skośnym.

Zakładki Śruby stężenia 1 / Śruby stężenia 2

Na zakładkach Śruby stężenia1 i Śruby stężenia2 można określić śruby łączące pierwsze i kolejne stężenia z blachą węzłową.

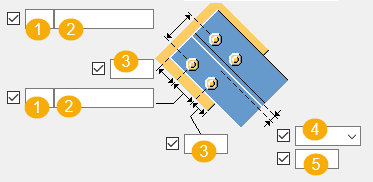

Wymiary grupy śrub


	Opis
1	Liczba śrub.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
5	Wymiar pozycji pionowej grupy śrub.

Odległość śruby

Dostępne opcje umożliwiają określenie minimalnej odległości między śrubami blachy łączącej a punktem przecięcia elementu głównego i osiami stężenia. Jeśli stężenie jest prostopadłe do elementu głównego, odległość jest mierzona od osi elementu głównego do najbliższych śrub.


Opcja	Opcja

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Zakładka Śruby kątownika

Zakładka Śruby kątownika umożliwia zdefiniowanie kątownika i określenie śrub łączących kątownik z blachą węzłową.

Przedrostek


Przedrostek	Opis
Profil L	Wybierz profil połączenia kątownikiem z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

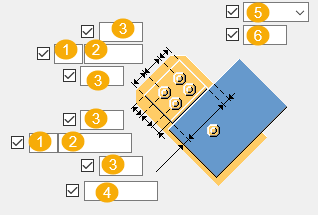

Wymiary grupy śrub


	Opis
1	Liczba śrub.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Odległość krawędzi kątownika do krawędzi stężenia.
5	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.
6	Wymiary pozycji poziomej grupy śrub.

Pozycja kątownika


Opcja	Opis
	Wybierz pozycję połączenia kątownikiem.

Karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Zakładka Projekt

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Projekt

Zakładka Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
