Organizowanie kształtów i grup w katalogu kształtów

Kształty w katalogu kształtów można uporządkować w hierarchiczną strukturę grupy.

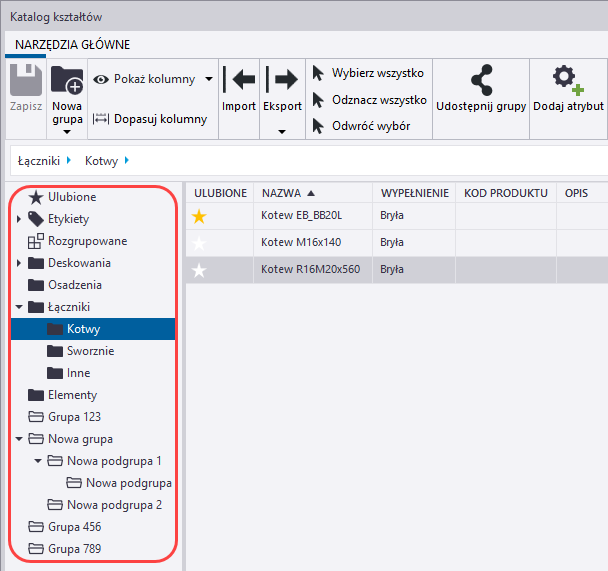

Struktura grupy jest wyświetlana po lewej stronie okien dialogowych Katalog kształtów i Wybierz kształt. W oknie dialogowym Katalog kształtów można dodawać, modyfikować i usuwać grupy oraz podgrupy, a także przenosić i kopiować kształty między grupami i podgrupami.

Struktura grupy może być różna w zależności od używanego środowiska Tekla Structures. Alternatywnie grupa może zostać utworzona i udostępniona przez administratora firmy lub projektu. Jeśli jesteś administratorem lub użytkownikiem głównym Tekla Structures, możesz udostępnić swoje grupy, tak aby stały się dostępne dla wszystkich użytkowników w modelu udostępnionym.

Struktura grupy jest odczytywana z pliku ShapeCatalog.Groups.xml znajdującego się w folderze modelu oraz z plików *.ShapeCatalog.Groups.xml znajdujących się w podfolderach kształtów w folderach projektu, firmowym i systemowym (XS_SYSTEM). Niektóre kształty mogą najpierw znaleźć się w grupie Rozgrupowane, ale można je przegrupować.

Nowe kształty utworzone w modelu są również dodawane do grupy Rozgrupowane. W przypadku importowania nowych kształtów bez struktury grupy można wybrać grupę dla kształtów. Kształty można również grupować poprzez ich oznaczanie etykietami lub gwiazdkami.

Grupy oznaczone ikoną to grupy systemowe. Grupy oznaczone ikoną to grupy zdefiniowane przez użytkownika.

Bieżące grupy zdefiniowane przez użytkownika oraz zmiany wprowadzone w strukturze grupy są przechowywane w pliku ShapeCatalog.Groups.user.<username>.xml znajdującym się w folderze modelu.

Uwaga:

Nawet jeśli zostanie zmodyfikowana struktura grupy, pliki definicji (.xml i .tez) poszczególnych kształtów pozostaną w oryginalnych folderach \Shapes i \ShapeGeometries.

Okno dialogowe Wybierz kształt służy do wybierania kształtu dla elementu specjalnego. W oknie dialogowym Wybierz kształt jest także wyświetlana grupa Ostatnie. Zawiera ona kształty, które były ostatnio używane.

Dodawanie nowej grupy lub podgrupy

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Aby dodać podgrupę do istniejącej grupy, należy wybrać tę grupę po lewej stronie okna dialogowego.

Możesz dodawać grupy podrzędne zarówno do grup użytkownika, jak i grup systemowych, ale nie do grup Ulubione Etykiety lub Rozgrupowane.
Kliknij Nowa grupa, a następnie wykonaj jedną z następujących czynności:
- Aby utworzyć grupę najwyższego poziomu, wybierz Nowa grupa.
- Aby dodać podgrupę w wybranej grupie, wybierz Nowa podgrupa.
W oknie dialogowym Nowa nazwa grupy wprowadź nazwę nowej grupy, a następnie kliknij Utwórz.
Dodaj, przenieś lub skopiuj kształty do nowej grupy albo zmień właściwości kształtu zgodnie z potrzebami.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Modyfikowanie grupy lub grupy podrzędnej

Można zmieniać nazwy grup i podgrup oraz modyfikować właściwości grup.

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Wybierz grupę, lub podgrupę, którą chcesz zmienić.
Aby zmienić nazwę grupy, wykonaj następujące czynności:
1. Kliknij prawym przyciskiem myszy i wybierz Zmień nazwę.
2. W oknie dialogowym Zmień nazwę grupy wprowadź nową nazwę, a następnie kliknij przycisk Zmień nazwę.
Aby zmodyfikować właściwości grupy, takie jak producent lub etykiety kształtów w grupie, wykonaj następujące czynności:
1. Wybierz wszystkie kształty w grupie.
2. W obszarze właściwości po prawej stronie okna dialogowego Katalog kształtów zmodyfikuj właściwości.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Przesuń lub skopiuj grupę lub podgrupę

Możesz przesuwać i kopiować grupy i podgrupy kształtów w katalogu kształtów. Możesz przenosić i kopiować zarówno grupy użytkownika, jak i grupy systemowe.

W trakcie przenoszenia lub kopiowania grupy jej podgrupy również są przenoszone lub kopiowane.

Nie możesz przenosić ani kopiować grup Ulubione, Etykiety oraz Rozgrupowane ani ich podgrup.

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Wybierz grupę lub podgrupę, którą chcesz przenieść lub skopiować.
Wykonaj jedną z następujących czynności:
- Aby przenieść grupę, przeciągnij ją w nowe miejsce w strukturze grupy.
- Aby przenieść podgrupę na najwyższy poziom w strukturze grupy, kliknij ją prawym przyciskiem myszy i wybierz Przesuń do najwyższego poziomu.
- Aby skopiować grupę, naciśnij i przytrzymaj klawisz Ctrl i przeciągnij grupę w nowe miejsce.
- Aby skopiować podgrupę na najwyższy poziom, kliknij podgrupę prawym przyciskiem myszy i wybierz Kopiuj do najwyższego poziomu.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Wybieranie kształtów

Można używać tych metod przy wyborze kształtów w oknie dialogowym Katalog kształtów.

Wybieranie różnych zestawów kształtów jest przydatne, aby np. wyeksportować lub dodać etykiety do określonych kształtów albo w inny sposób zmodyfikować podzbiór kształtów.

Użyj następujących poleceń na wstążce katalogu:
- Kliknij Wybierz wszystko, aby wybrać wszystkie kształty w aktualnie widocznej grupie.

  Można też wybrać jeden kształt, a następnie nacisnąć kombinację klawiszy Ctrl+A.
- Kliknij Odznacz wszystko, aby wyczyścić bieżący wybór.
- Kliknij Odwróć wybór, aby wybrać aktualnie niewybrane kształty i usunąć zaznaczenie aktualnie wybranych kształtów.
Aby wybrać kilka kolejnych kształtów, zaznacz pierwszy kształt, następnie przytrzymaj wciśnięty klawisz Shift i wybierz ostatni kształt.
Aby wybrać kilka różnych kształtów, które nie występują po sobie, zaznacz pierwszy kształt, następnie przytrzymaj wciśnięty klawisz Ctrl i wybierz pozostałe kształty.

Podgląd kształtu

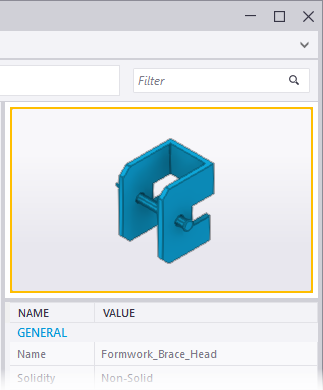

W oknach dialogowych Katalog kształtów i Wybierz kształt Tekla Structures pokazuje podgląd wybranego kształtu w prawym górnym rogu.

Aby sprawdzić kształt na podglądzie, skorzystaj z następujących metod:

Przybliżenie i zmniejszenie przez przewijanie kółkiem myszy
Obrót kształtu za pomocą lewego przycisku myszy ()
Przeglądanie za pomocą środkowego przycisku myszy ()
Zmiana kąta widzenia za pomocą prawego przycisku myszy ()

Przenoszenie lub kopiowanie kształtów między grupami

Przenoszenie kształtów między grupami powoduje ich usuwanie z poprzednich grup. Podczas kopiowania kształtów między grupami pozostają one w obu grupach.

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Znajdź i wybierz grupę, z której chcesz przenieść lub skopiować kształty.
Wykonaj jedną z następujących czynności:
- Aby przenieść jeden lub więcej kształtów do innej grupy, wybierz te kształty i przeciągnij je do innej grupy.
  Można też kliknąć prawym przyciskiem myszy wybrane kształty, wybrać Przenieś do grupy, a następnie w wyświetlonym oknie dialogowym wybrać grupę. W oknie dialogowym można również w razie potrzeby utworzyć nową grupę lub podgrupę dla kształtów.
- Aby skopiować jeden lub więcej kształtów do innej grupy, wybierz te kształty, naciśnij i przytrzymaj klawisz Ctrl, a następnie przeciągnij kształty do innej grupy.
  Można też kliknąć prawym przyciskiem myszy wybrane kształty, wybrać Kopiuj do grupy, a następnie w wyświetlonym oknie dialogowym wybrać grupę. W oknie dialogowym można również w razie potrzeby utworzyć nową grupę lub podgrupę dla kształtów.
- Aby usunąć jeden lub więcej kształtów z wybranej grupy, wybierz te kształty, kliknij prawym przyciskiem myszy jeden z wybranych kształtów, a następnie wybierz Usuń z grupy.
  Jeśli kształty należą tylko do wybranej grupy, zostaną one przeniesione do grupy Rozgrupowane. Jeśli kształty należą również do dowolnej innej grupy, pozostaną w tej grupie.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Modyfikowanie właściwości kształtów

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Znajdź i wybierz grupę, w której chcesz zmienić właściwości kształtów.
Wybierz jeden lub więcej kształtów.
W obszarze właściwości po prawej stronie okna dialogowego Katalog kształtów zmień właściwości kształtu.

Możesz na przykład dodać opis lub etykiety do wybranych kształtów.

Uwaga:
Nie można zmieniać nazw kształtów. Nie można usuwać ani zmieniać informacji o wypełnieniu, wersji Tekla Structures, położenia plików źródłowych ani identyfikatorów GUID kształtów.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Jeżeli w raportach mają być wyświetlane właściwości kształtów lub atrybuty zdefiniowane przez użytkownika, należy użyć wierszy PART w szablonach raportów, a przed nazwami atrybutów dodać przedrostek PROFILE. lub SHAPE.. Mogą to być pliki GetValue("PROFILE.Material") lub GetValue("SHAPE.Material"). Nazwy atrybutów można znaleźć w pliku definicji kształtu (.xml).

Dodawanie nowego atrybutu użytkownika do kształtów

Oprócz właściwości kształtu, które są domyślnie wyświetlane w katalogu kształtów, do wybranych kształtów można dodać atrybuty użytkownika.

Atrybuty kształtu użytkownika są zapisywane w pliku definicji wybranego kształtu (.xml) w folderze \Shapes w folderze modelu.

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Wybierz kształty, do których chcesz dodać nowy atrybut.
Kliknij Dodaj atrybut.
W oknie dialogowym Definiuj atrybut wykonaj następujące czynności:
1. W polu Etykieta zdefiniuj nazwę atrybutu.
2. Na liście Typ wybierz typ informacji, które zawiera atrybut.
3. W polu Opis wprowadź dodatkowe informacje na temat atrybutu.
4. Kliknij Dodaj atrybut.
Tekla Structures wyświetla nowy atrybut na końcu listy właściwości w oknie dialogowym Katalog kształtów i w oknie dialogowym Wybierz kształt przed etykietami.
Na liście właściwości wprowadź wartość nowego atrybutu w komórce Wartość, a następnie naciśnij klawisz Enter.
W razie konieczności zmodyfikowania atrybutu użytkownika należy wykonać następujące czynności:
1. Wybierz atrybut na liście właściwości.
2. Kliknij obok nazwy atrybutu.
3. W oknie dialogowym Zmień atrybut zmodyfikuj typ lub opis atrybutu, a następnie kliknij Zmień atrybut.

  Nie można zmienić nazwy atrybutu.

  Zmiany zostaną zastosowane do wszystkich kształtów, które mają ten atrybut, po kliknięciu Tak w celu potwierdzenia zmian.
W razie konieczności usunięcia atrybutu użytkownika należy wykonać następujące czynności:
1. Wybierz atrybut na liście właściwości.
2. Kliknij obok nazwy atrybutu.
3. Jeśli chcesz usunąć atrybut tylko z niektórych kształtów, wybierz te kształty.
4. Określ, czy chcesz usunąć atrybut tylko z wybranych kształtów, czy ze wszystkich kształtów, które mają ten atrybut. Kliknij odpowiednio Usuń z wybranych lub Usuń ze wszystkich.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Usuwanie grupy, podgrupy lub kształtów

Można usuwać grupy, podgrupy i kształty w obrębie grup z katalogu kształtów. Można usuwać zarówno grupy, jak i kształty w grupach jednocześnie, lub usuwać grupy i kształty niezależnie od siebie.

Przed przystąpieniem do usuwania należy upewnić się, że żaden z kształtów, które mają zostać usunięte, nie jest używany w elementach w modelu Tekla Structures. Po usunięciu kształtu z katalogu kształtów nie będzie on już dostępny nigdzie w modelu.

W przypadku próby usunięcia kształtów używanych w elementach w modelu lub kształtów, których pliki definicji nie znajdują się w folderze modelu, Tekla Structures nie usuwa tych kształtów.

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
Wybierz grupę lub podgrupę po lewej stronie okna dialogowego.
Wykonaj jedną z następujących czynności:
- Aby usunąć tylko grupę, ale nie znajdujące się w niej kształty, kliknij grupę prawym przyciskiem myszy i wybierz Usuń.
  Jeśli kształty należą tylko do usuwanej grupy, zostaną one przeniesione do grupy Rozgrupowane. Jeśli kształty należą również do dowolnej innej grupy, pozostaną w tej grupie.
- Aby usunąć zarówno grupę, jak i znajdujące się w niej kształty, kliknij grupę prawym przyciskiem myszy i wybierz Usuń z kształtami.
- Aby usunąć tylko niektóre kształty z grupy, wybierz jeden lub więcej nieużywanych kształtów z folderu modelu, kliknij prawym przyciskiem myszy jeden z kształtów, a następnie wybierz Usuń.
Zostanie wyświetlony monit o potwierdzenie usunięcia.
Kliknij Tak.
Kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.

Udostępnij grupy innym użytkownikom

Jeśli jesteś administratorem lub użytkownikiem głównym Tekla Structures, możesz organizować kształty w grupy w projekcie. Można następnie udostępnić strukturę grupy, aby grupy użytkownika stały się grupami systemowymi i były dostępne dla wszystkich użytkowników w modelu udostępnionym.

W menu Plik kliknij polecenie Katalogi > Katalog kształtów, aby otworzyć okno dialogowe Katalog kształtów
W razie potrzeby zmodyfikuj strukturę grupy i właściwości kształtu, a następnie kliknij Zapisz, aby zapisać zmiany w katalogu kształtów.
Kliknij Udostępnij grupy.
Gdy pojawi się monit o potwierdzenie udostępniania, kliknij Udostępnij grupy w wyświetlonym oknie dialogowym.
Kliknij OK.

Pozostali użytkownicy w modelu udostępnionym zobaczą grupy udostępnione po ponownym wczytaniu zmian w modelu.
