Praca z grupami w katalogu zbrojenia

W katalogu zbrojenia definicje prętów zbrojenia są rozmieszczone w grupach. Można dodawać, kopiować, zmieniać i usuwać grupy oraz rozmieszczać grupy według różnych właściwości.

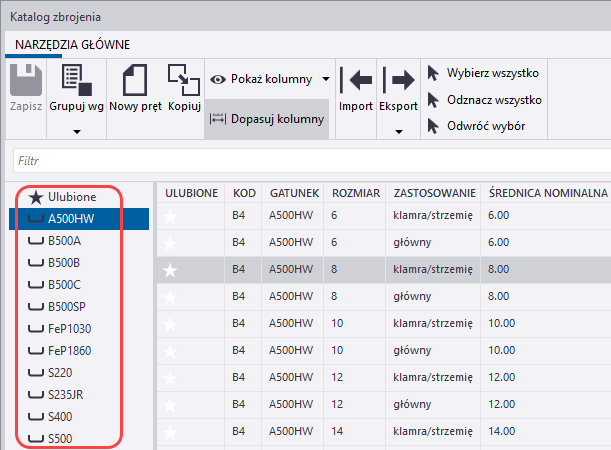

Grupy są wyświetlane po lewej stronie okien dialogowych Katalog zbrojenia i Wybierz pręt.

Domyślnie definicje w katalogu zbrojenia są pogrupowane według gatunku zbrojenia. Można zmienić sposób grupowania definicji w oknie dialogowym Katalog zbrojenia lub w oknie dialogowym Wybierz pręt.

Aby użyć nowo dodanych lub zmienionych grup definicji zbrojenia w modelu, otwórz ponownie model.

Dodawanie nowej grupy do katalogu

Nowe grupy można tworzyć w katalogu zbrojenia, kopiując istniejącą grupę i zawarte w niej definicje.

W menu Plik kliknij Katalogi > Katalog zbrojenia , aby otworzyć okno dialogowe Katalog zbrojenia .
Po lewej stronie okna dialogowego zaznacz grupę, a następnie kliknij przycisk Kopiuj.

Możesz też kliknąć grupę prawym przyciskiem myszy i wybrać Kopiuj.
W oknie dialogowym Nowa nazwa grupy wprowadź nazwę nowej grupy, a następnie kliknij Kopiuj.

Tekla Structures dodaje nową grupę do katalogu.
W razie potrzeby dodaj, zmień i usuń definicje zawarte w nowej grupie.
Kliknij Zapisz, aby zapisać zmiany w katalogu zbrojenia.

Zmienianie grupy w katalogu

W menu Plik kliknij Katalogi > Katalog zbrojenia , aby otworzyć okno dialogowe Katalog zbrojenia .
Wybierz grupę, którą chcesz zmienić.
Wybierz wszystkie definicje w grupie.
W obszarze właściwości po prawej stronie okna dialogowego Katalog zbrojenia zmień właściwości grupy.

Na przykład można zmienić gatunek lub typ długości odgięcia. Możesz również dodać etykiety do wszystkich definicji w grupie.
Kliknij Zapisz, aby zapisać zmiany w katalogu zbrojenia.

Usuwanie grupy z katalogu

Grupy i zawarte w nich definicje można usunąć z katalogu zbrojenia.

W menu Plik kliknij Katalogi > Katalog zbrojenia , aby otworzyć okno dialogowe Katalog zbrojenia .
Wybierz grupę z listy po lewej stronie okna dialogowego.
Kliknij prawym przyciskiem myszy i wybierz Usuń.
Kliknij Tak, aby potwierdzić usunięcie.
Kliknij Zapisz, aby zapisać zmiany w katalogu zbrojenia.
