CRANK_xxx

To jest atrybut szablonu. Atrybuty szablonów mogą być używane do filtrowania lub pobierania danych z modelu i stosowane w rysunkach i raportach. Na przykład, kiedy tworzysz raport, Tekla Structures zastępuje atrybuty dodane w szablonie raportu wartościami powiązanych właściwości obiektów.

Poniższe atrybuty szablonu służą do wyświetlania informacji o odgięciach prętów zestawu prętów zdefiniowanych przy użyciu linii podziału zestawu prętów lub modyfikatora detalu końca.

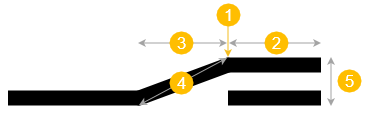

(1) = Położenie linii podziału


Atrybuty szablonu	Opis
`CRANK_SIDE_START` `CRANK_SIDE_END`	Wyświetla, po której stronie linii podziału tworzone jest odgięcie na początku lub na końcu pręta: `Left` lub `Right`.
`CRANK_ROTATE_START` `CRANK_ROTATE_END`	Wyświetla kąt obrotu odgięcia na początku lub na końcu pręta.
`CRANK_STRLEN_START` `CRANK_STRLEN_END`	Wyświetla długość odcinka prostego odgięcia znajdującego się na początku lub końcu pręta. Jest to wartość (2) na ilustracji powyżej.
`CRANK_LENTYPE_START` `CRANK_LENTYPE_END`	Wyświetla typ długości odgiętej pod kątem na początku lub na końcu pręta: `Diagonal ratio`, `Diagonal distance`, `Horizontal ratio`, `Horizontal distance`.
`CRANK_RATIO_START` `CRANK_RATIO_END`	Wyświetla mnożnik średnicy pręta używany do definiowania długości odgięcia na początku lub na końcu pręta.
`CRANK_DIST_START` `CRANK_DIST_END`	Wyświetla długość odgiętego segmentu na początku lub na końcu pręta: Jeśli typ długości odgięcia ma wartość `Horizontal distance`, jest to (3) na ilustracji powyżej. Jeśli typ długości odgięcia ma wartość `Diagonal distance`, jest to (4) na ilustracji powyżej.
`CRANK_OFFSET_START` `CRANK_OFFSET_END`	Wyświetla odległość odsunięcia odcinka prostego odgięcia znajdującego się na początku lub końcu pręta. Jest to wartość (5) na ilustracji powyżej.
