Detal blachy czołowej
Detal blachy czołowej tworzy blachę czołową słupa, belki lub polibelki.
Utworzone obiekty
- Blacha czołowa
Zastosowania
|
Sytuacja |
Opis |
|---|---|
|
|
Blacha czołowa z jednym fazowanym rogiem utworzona na słupie o profilu I. |
|
|

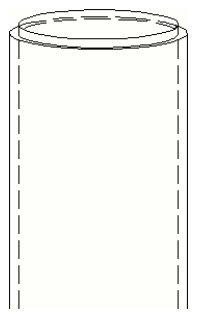

Blacha czołowa utworzona na słupie o profilu rurowym. |
|
|
Jedna blacha czołowa utworzona na słupie o profilu rurowym i druga blacha czołowa utworzona na słupie o profilu I. |
Kolejność wyboru
- Wybierz element główny (belkę, słup lub polibelkę).
- Wybierz pozycję blachy czołowej.
Można wybrać pozycję na osi słupa, na jego boku lub w dowolnym innym miejscu. Blacha czołowa jest zawsze wyśrodkowana.
Blacha czołowa jest tworzona automatycznie po wybraniu pozycji.
Klucz do identyfikacji elementów
|
Element |
|
|---|---|
|
1 |
Blacha czołowa |
zakładka Obraz
Na zakładce Obraz można określić kształt i wymiary blachy czołowej.
Kształt blachy czołowej
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Prostokątny Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Prostokątny |
|
|
Okrągła |

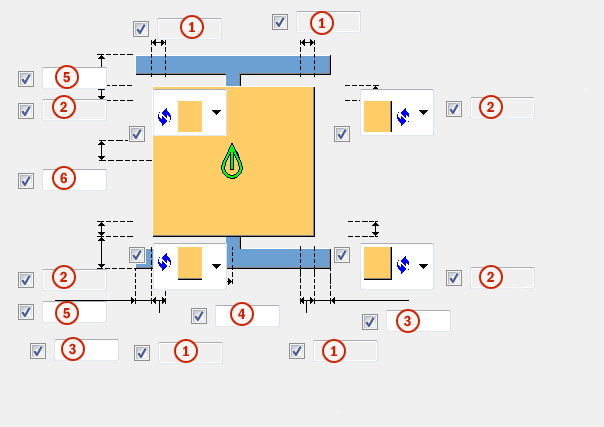

Wymiary prostokątnej blachy czołowej
|
Opis |
Domyślnie |
|
|---|---|---|
|
1 |
Poziomy wymiar fazowania. Ta opcja jest niedostępna, jeśli w opcjach fazowania wybrano ustawienie Bez fazowania. |
20 mm |
|
2 |
Pionowy wymiar fazowania. Ta opcja jest niedostępna, jeśli w opcjach fazowania wybrano ustawienie Bez fazowania. |
20 mm |
|
3 |
Odległość pozioma krawędzi blachy czołowej. Ta opcja jest używana tylko wtedy, gdy pole szerokości blachy na zakładce Elementy jest puste. |
0 mm |
|
4 |
Przesunięcie poziome blachy czołowej. Ta opcja jest używana tylko wtedy, gdy w polu wysokości blachy na zakładce Elementy jest wprowadzona wartość. |
0 mm |
|
5 |
Odległość pionowa krawędzi blachy czołowej. Ta opcja jest używana tylko wtedy, gdy pole wysokości blachy na zakładce Elementy jest puste. |
10 mm |
|
6 |
Przesunięcie pionowe blachy czołowej. Ta opcja jest używana tylko wtedy, gdy w polu wysokości blachy na zakładce Elementy jest wprowadzona wartość. |
0 mm |
Fazowania prostokątnej blachy czołowej
Można zdefiniować fazowanie dla każdego narożnika blachy czołowej.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie łukiem wypukłym Domyślne wartości wypukłych fazowań łuku w blachach czołowych z profilem RHS i SHS są następujące:
|
|
|
Fazowanie łukiem wklęsłym |

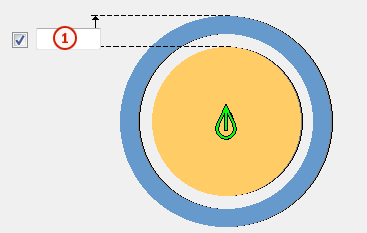

Wymiary okrągłej blachy czołowej
|
Opis |
|
|---|---|
|
1 |
Odległość krawędzi blachy czołowej. |
Zakładka Elementy
Na zakładce Elementy można określić właściwości blachy czołowej.
Przedrostek
|
Przedrostek |
Opis |
Domyślna |
|---|---|---|
|
Blacha czołowa |
Grubość, szerokość i wysokość blachy czołowej. |
Grubość = 1,5 * (grubość środnika profilu lub blachy) Szerokość = szerokość profilu lub średnica profilu lub wysokość (opcja „h”) - pierwsza z nich różna od 0. Wysokość = wysokość profilu lub średnica profilu lub 200 mm - pierwsza z nich różna od 0. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Klasa |
Numer klasy elementu. |
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
