Blacha końcowa HQ (97)

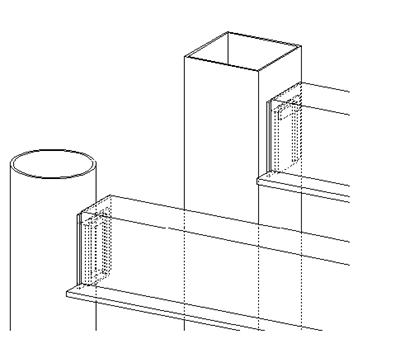

Blacha końcowa HQ (97) łączy belkę HQ ze słupem za pomocą spawanego połączenia blachy końcowej. Kształt słupa może być okrągły lub prostokątny. Połączenie tworzy profil osadzenia, blachę mocującą i blachę końcową.
Utworzone obiekty
-
Osadzenie
-
Blacha końcowa
-
Blacha mocująca
-
Blacha montażowa
-
Spoiny
Zastosowania
| Opcja | Opis |
|---|---|
|
|
Belka HQ połączona ze słupem |
Kolejność wyboru
-
Wybierz element główny (słup).
-
Wybierz element podrzędny (belkę).
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Osadzenie |
|
2 |
Blacha końcowa |
|
3 |
Blacha montażowa |
|
4 |
Blacha mocująca |
karta Obraz
Karta Obraz umożliwia określenie wymiarów połączenia i cięć na końcu belki.

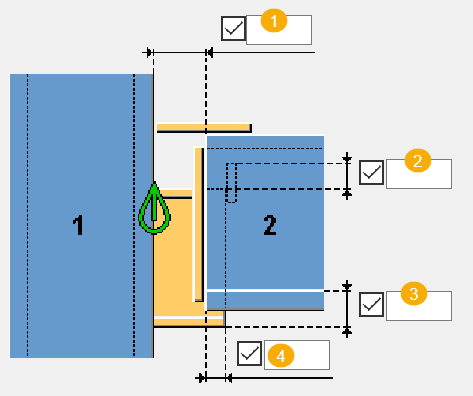

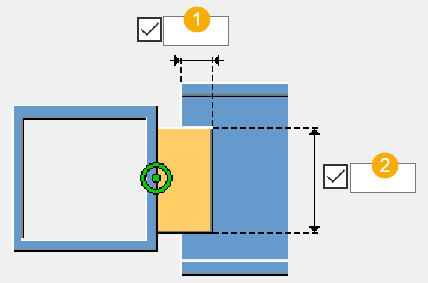

Wymiary

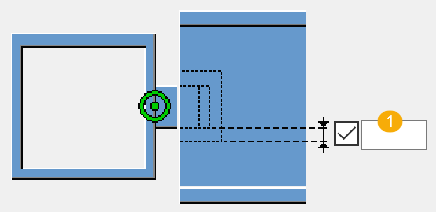

| Opis | Domyślna | |
|---|---|---|
|
1 |
Szczelina między belką a słupem. |
30 mm minus zakład osadzenia z belką |
|
2 |
Zakład blachy mocującej. |
25 mm |
|
3 |
Odległość dolnej krawędzi osadzenia od górnej krawędzi dolnej półki belki HQ. |
Grubość dolnej półki belki. |
|
4 |
Wymiar zakładu osadzenia z belką. |
10 mm |
Cięcie na końcu belki
| Poziomo | Pionowo | Opis |
|---|---|---|
|
|
|
Kwadrat Końce belki podrzędnej są przycinane pod kątem prostym. |
|
|
|
Skos Koniec belki podrzędnej jest przycinany równolegle do krawędzi elementu głównego. |
Karta Osadzenie
Karta Osadzenie pozwala określić właściwości profilu osadzenia.
Elementy
| Opcja | Opis | Domyślna |
|---|---|---|
|
Profil osadzenia |
Umożliwia wybranie profilu z katalogu profili. |
Domyślnym osadzeniem jest blacha dla słupów prostokątnych i profil RHS dla słupów okrągłych. |
|
Sworznie |
Grubość i szerokość blachy sworzni. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Tworzenie osadzenia
| Opcja | Opis |
|---|---|
|
Osadzenie |
Wybierz kształt:
|
|
Kierunek |
Wybierz kierunek osadzenia:
|
Wymiary profilu osadzenia
| Opcja | Opis |
|---|---|
|
|
Definiuj wysokość profilu osadzenia. |
|
|
Definiuj szerokość profilu osadzenia. |
|
|
|
Tworzenie blachy sworzni
Blachy wtyków można używać tylko wtedy, gdy osadzenie jest tworzone z blachy giętej.
| Opcja | Opis |
|---|---|
 |
Tworzone są blachy wtyków zarówno na górze, jak i na dole osadzenia. Jest to opcja domyślna. |
 |
Tworzona jest blacha wtyku na górze osadzenia. |
 |
Tworzona jest blacha wtyku na dole osadzenia. |
 |
Blachy wtyku nie są tworzone. |
Karta Blacha mocująca
Karta Blacha mocująca umożliwia określenie wymiarów i właściwości blachy mocującej. Blacha mocująca jest przyspawana do osadzenia, a jej rozmiar zależy od wymiarów osadzenia.
Elementy
| Opcja | Opis |
|---|---|
|
Blacha mocująca |
Grubość blachy mocującej. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Wymiary blachy mocującej
| Opcja | Opis | Domyślna |
|---|---|---|
|
|
Zdefiniuj wysokość blachy mocującej. |
50 mm |
|
|
Zdefiniuj szerokość blachy mocującej. |
Szerokość profilu osadzenia |
Fazowanie blachy mocującej
| Opcja | Opis |
|---|---|
|
|
Blacha mocująca nie jest fazowana. Jest to opcja domyślna. |
|
|
Fazowanie jest tworzone po lewej stronie blachy mocującej. |
|
|
Fazowanie jest tworzone po prawej stronie blachy mocującej. |
Wymiary fazowania blachy mocującej
| Opis | |
|---|---|
|
1 |
Wymiar pionowy fazowania blachy mocującej. |
|
2 |
Wymiar poziomy fazowania blachy mocującej. |
Zakładka Blacha końcowa
Karta Blacha końcowa służy do definiowania właściwości i wymiarów blachy końcowej. Blacha końcowa jest tworzona prostopadle do przekroju słupa i przyspawana do belki HQ.
Elementy
| Opcja | Opis | Domyślna |
|---|---|---|
|
Blacha końcowa |
Grubość blachy końcowej. |
10 mm |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |

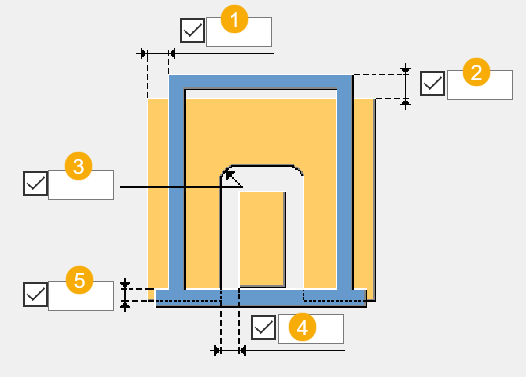

Wymiary
| Opis | |
|---|---|
|
1 |
Odległość pozioma krawędzi blachy końcowej od zewnętrznej strony środnika belki HQ. |
|
2 |
Odległość w pionie blachy końcowej od górnej części pasa górnego belki HQ. |
|
3 |
Promień krzywizny. |
|
4 |
Odległość między wewnętrzną krawędzią blachy końcowej a krawędzią osadzenia. |
|
5 |
Odległość krawędzi blachy końcowej od górnej części pasa dolnego belki HQ. |
Karta Zespół elementów luźnych
Karta Zespół elementów luźnych umożliwia zdefiniowanie właściwości i wymiarów blachy zespołu.
Elementy
| Opcja | Opis | Domyślna |
|---|---|---|
|
Blacha zespołu |
Grubość blachy zespołu. |
10 mm |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Wymiary
| Opis | |
|---|---|
|
1 |
Odległość krawędzi blachy zespołu od krawędzi belki. |
|
2 |
Szerokość blachy zespołu. |
Karta Cięcie

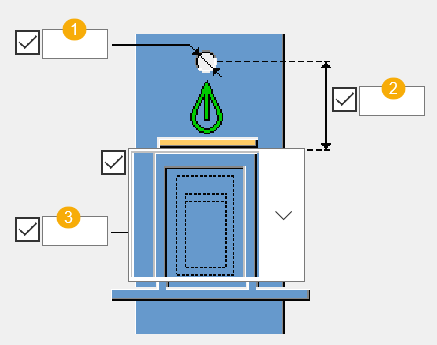

Karta Cięcie pozwala określić rozmiar i właściwości otworu.
Wymiary
| Opis | Domyślna | |
|---|---|---|
|
1 |
Średnica otworu napowietrzającego. |
|
|
2 |
Odległość otworu napowietrzającego od górnej krawędzi belki HQ. |
10 mm |
|
3 |
Odległość otworu w słupie od wewnętrznej krawędzi osadzenia. |
20 mm |
| Opis | Domyślna | |
|---|---|---|
|
1 |
Rozmiar cięcia pasa dolnego belki HQ w porównaniu z osadzeniem. |
3 mm |
Tworzenie otworu do zalewania
| Opcja | Opis |
|---|---|
|
|
Otwór dodatkowy nie zostanie utworzony. Jest to opcja domyślna. |
|
|
Zostanie utworzony prostokątny otwór do zalewania. |
|
|
Powstaje okrągły otwór do zalewania. |
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
