Podwójne kolanko poręczy (95)
Podwójne kolanko poręczy (95) łączy ze sobą profile kolejnych poręczy. Poręcze muszą być umieszczone tak, aby można było znaleźć punkt przecięcia.
Utworzone obiekty
-
Profil poręczy
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Profile kolejnych poręczy są połączone |
Kolejność wyboru
-
Wybierz element główny.
-
Wybierz element podrzędny.
Połączenie jest tworzone automatycznie po wybraniu elementu podrzędnego.

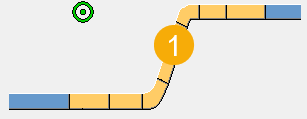

Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Profil poręczy |
karta Obraz
Karta Obraz umożliwia kontrolę geometrii połączenia.

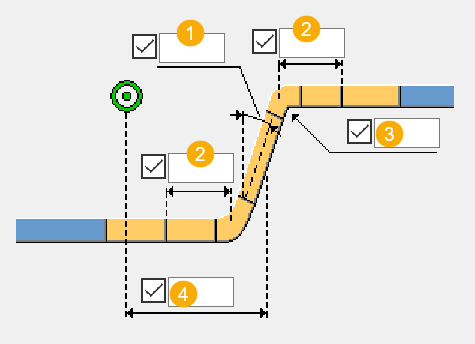

Wymiary
| Opis | Domyślna | |
|---|---|---|
|
1 |
Kąt belki łączącej. |
90 stopni |
|
2 |
Długość odcinka prostego między zagięciem a pierwszą lub drugą belką, mierzona od geometrycznego przecięcia belek. |
290 mm |
|
3 |
Promień gięcia zakrzywionych elementów. |
140 stopni |
|
4 |
Pozycja belki łączącej. Pozycja jest mierzona od elementu głównego do środka belki. |
Belka jest umieszczona pośrodku elementów. |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis |
|---|---|
|
Profil |
Umożliwia wybranie profilu z katalogu profili. Domyślnie profil jest profilem elementu głównego. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
karta Parametry
Na karcie Parametry można zdefiniować metodę konstruowania połączenia.
Metoda konstruowania
| Opcja | Opis |
|---|---|
|
Utwórz |
Tworzony jest nowy element poręczy łączący elementy główne i podrzędne. Jest to opcja domyślna. |
|
Wydłuż |
Poręcz jest tworzona jako trzy zespawane ze sobą rury. |
Nazwa producenta
Wprowadź nazwę producenta gięcia i obliczonych dodatkowych belek.
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
