Utwórz otwór wokół elementu (92)
Połączenie Utwórz otwór wokół elementu (92) wycina otwór w elemencie za pomocą innego elementu. Element wycinający otwór jest ustawiony prostopadle do elementu, w którym ten otwór jest wycinany.
Utworzone obiekty
-
Cięcia
Zastosowania
|
Sytuacja |
Opis |
|---|---|
|
|

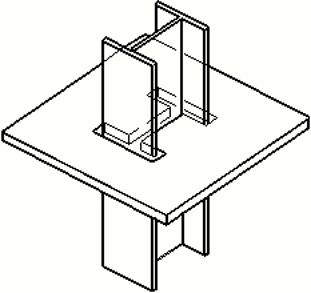

Stalowy słup tworzy wycięcie przez blachę. |
|
|
Betonowy słup tworzy wycięcie przez blachę. |
|
|
Betonowy słup tworzy wycięcie w blasze. |
Kolejność wyboru
-
Wybierz element główny (słup).
-
Wybierz element podrzędny.
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Karta Obraz
Na zakładce Obraz można określić wymiary szczeliny i ustalić, czy te wymiary mają być takie same po obu stronach szczeliny.
Strona szczeliny
Umożliwia zdefiniowanie, czy wymiary szczeliny mają być takie same po obu stronach szczeliny.
|
Opcja |
Opis |
|---|---|
|
|
Wymiary szczeliny mają być takie same po obu stronach. |
|
|
Wymiary szczeliny mają być różne z każdej strony. |
Wymiary szczeliny
|
Opis |
|
|---|---|
|
1 |
Szczelina między słupem a elementem podrzędnym w kierunku pionowym. |
|
2 |
Szczelina między słupem a elementem podrzędnym w kierunku poziomym. |
|
3 |
Szczelina między słupem a elementem podrzędnym w kierunku poziomym. Aby zdefiniować ten wymiar, należy wybrać opcję różnych wymiarów szczeliny z każdej strony. |
|
4 |
Szczelina między słupem a elementem podrzędnym w kierunku pionowym. Aby zdefiniować ten wymiar, należy wybrać opcję różnych wymiarów szczeliny z każdej strony. |
Cięcie elementu
| Opcja | Opis |
|---|---|
|
|
Cięcie jest zawsze tworzone przez cały element główny. |
|
|
Umożliwia zdefiniowanie głębokości cięcia od krawędzi elementu podrzędnego. |
Karta Parametry
Zakładka Parametry umożliwia określenie właściwości cięcia i typu cięcia.
Właściwości cięcia
|
Opcja |
Opis |
|---|---|
|
Maks. wielkość prostokąta |
Umożliwia zdefiniowanie maksymalnej wielkości prostokątnego podcięcia. |
|
Tnij prostopadle do głównego elementu |
Umożliwia zdefiniowanie, czy cięcie ma być prostopadłe do elementu głównego. Ta opcja działa w przypadku cięć prostokątnych. |
|
Nazwa elementu wycinającego |
Umożliwia zdefiniowanie nazwy wycinającego elementu. |
Typ cięcia
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Tworzy wycięcie dokładne lub prostokątne. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Prostokątne Tworzy prostokątne wycięcie za pomocą współrzędnych krawędzi elementu wycinającego. |
|
|
Dokładne Tworzy wycięcie wzdłuż krawędzi elementu wycinającego. Element wycinający musi być prostopadły do elementu ciętego. Tę opcję można wykorzystywać do profili I, okrągłych i rurowych. |
|
|
Automatycznie Ta opcja umożliwia wybranie typu cięcia w zależności od wielkości cięcia zdefiniowanej w opcji Maks. wielkość prostokąta. Jeśli wielkość elementu wycinającego jest większa od wielkości zdefiniowanej w opcji Maks. wielkość prostokąta, tworzone jest wycięcie dokładne. W przeciwnym razie tworzone jest wycięcie prostokątne. |
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
