Blacha podwójna słupka (87)

Podwójna blacha słupka (87) wykorzystuje dwie blachy do utworzenia połączenia między podłużnicą a słupkiem. Blacha łącząca jest przykręcona do środnika podłużnicy, a blacha nośna jest przyspawana zarówno do blachy łączącej, jak i do słupka.

Utworzone obiekty

Blacha łącząca
Blacha nośna
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Podłużnica połączona ze słupkiem za pomocą dwóch blach

Kolejność wyboru

Wybierz element główny.
Wybierz element podrzędny.

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Opis
1	Blacha łącząca
2	Blacha nośna

karta Obraz

Karta Obraz umożliwia kontrolę geometrii połączenia.

Wymiary


	Opis
1	Pozycja pionowa blachy nośnej. Odległość od górnej krawędzi elementu głównego do linii środkowej blachy nośnej. Domyślnie odległość jest równa odległości od górnej krawędzi elementu głównego do osi elementu głównego.
2	Odległość pionowa między dolną krawędzią elementu podrzędnego a osią blachy nośnej. Odległość wynosi domyślnie zero.


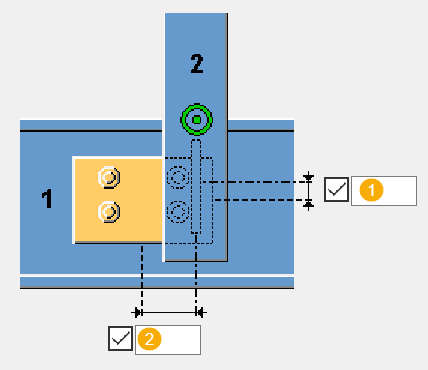

	Opis
1	Odległość pionowa między punktem środkowym blachy nośnej a punktem środkowym blachy łączącej. Odległość wynosi domyślnie zero.
2	Mimośrodowość blachy łączącej Odległość pozioma między punktem środkowym blachy łączącej a punktem środkowym słupka. Domyślnie mimośrodowość wynosi zero.

karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis	Domyślna
Blacha łącząca	Grubość i szerokość blachy łączącej.	Grubość blachy prostokątnej: `10 mm`. Szerokość: `120 mm`
Blacha nośna	Grubość i wysokość blachy nośnej.	Grubość: `12 mm` Wysokość zależy od odległości śrub zdefiniowanych na karcie Śruby.

karta Parametry

Karta Parametry umożliwia określenie orientacji i fazowań blachy łączącej.

Typ blachy


Opcja	Opis
	Domyślna Prostokątny Ustawienia AutoDefault mogą zmienić tą opcję.
	Prostokątny
	Diamond
	trójkątna.
	Okrągła
	Prostokątna wg śrub Rozmiar blachy jest określany na podstawie wartości wprowadzonych na karcie Śruby.
	Okrągła wg śrub Rozmiar blachy jest określany na podstawie wartości wprowadzonych na karcie Śruby.

Orientacja blachy w sytuacjach skośnych


Opcja	Opis
	Domyślna Prostopadle do elementu podrzędnego Ustawienia AutoDefault mogą zmienić tą opcję.
	Prostopadle do elementu podrzędnego
	Zorientowane wg elementu głównego

Orientacja blachy


Opcja	Opis
	Domyślna Poziomo Ustawienia AutoDefault mogą zmienić tą opcję.
	Prostopadły
	Poziomo

Typ fazowania


Opcja	Opis
	Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe Umożliwia zdefiniowanie wymiarów poziomego i pionowego fazowania.
	Fazowanie okrągłe Określ promień fazowania.

Karta Śruby

Zakładka Śruby umożliwia określenie właściwości śrub.

Wymiary grupy śrub


	Opisy
1	Wymiary pozycji poziomej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Wymiar pozycji pionowej grupy śrub.
7	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Kierunek śrubowania


Opcja	Opis
	Domyślnie Kierunek śrubowania 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Kierunek śrubowania 1
	Kierunek śrubowania 2

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4
