Proste połączenie kątownikiem 2 (82)
Proste połączenie kątownikiem 2 (82) łączy belkę z maksymalnie trzema belkami za pomocą przykręcanego lub spawanego kątownika.
Utworzone obiekty
-
Połączenie kątownikiem
-
Żebra
-
Podkładki z blachy
-
śruby
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Trzy belki połączone z belką przyśrubowanymi kątownikami |
Kolejność wyboru
-
Wybierz element główny (belkę).
-
Wybierz pierwszy element podrzędny (belkę).
-
Wybierz drugi element podrzędny (belkę).
-
Wybierz trzeci element podrzędny (belkę).
Możesz wybrać maksymalnie trzy elementy podrzędne.
-
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Połączenie kątownikiem |
zakładka Obraz
Na zakładce Obraz określ wymiary i położenia połączenia kątownikiem.
Wymiary
| Opis | |
|---|---|
|
1 |
Szczelina między elementem głównym a połączeniem kątownikiem |
|
2 |
Długość wycięcia elementu podrzędnego Wycięcie jest zdefiniowane na podstawie krawędzi kątownika. |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis |
|---|---|
|
Bliższa strona L Dalsza strona L |
Umożliwia wybranie profilu z katalogu profili. |
|
Żebro górne N/S Żebro dolne N/S |
Grubość, szerokość i wysokość żebra |
|
Żebro górne F/S Żebro dolne F/S |
Grubość, szerokość i wysokość żebra |
|
Podkładka po bliższej stronie Podkładka po dalszej stronie |
Grubość i szerokość podkładki z blachy oraz wysokość podkładki z blachy znajdującej się przy bliższej stronie |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
karta Parametry
Użyj karty Parametry w celu określenia orientacji i strony połączenia kątownikiem oraz cięcia belki.
Orientacja kątowników
| Opcja | Opcja | Opis |
|---|---|---|
|
|
|
Domyślna Dłuższe ramię jest poziome. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
|
Dłuższe ramię jest poziome. |
|
|
|
Dłuższe ramię jest pionowe. |
Offset kątownika
Określ offset kątownika od środka połączenia.
Cięcie na końcu belki
| Opcja | Opis |
|---|---|
|
|
Domyślna Tekla Structures określa na podstawie geometrii połączenia sposób cięcia końca belki. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Tekla Structures określa na podstawie geometrii połączenia sposób cięcia końca belki. Automatycznie |
|
|
Tworzone jest cięcie skośne. |
|
|
Tworzone jest cięcie kwadratowe. |
Strona kątownika
| Opcja | Opis |
|---|---|
|
|
Domyślna Kątowniki są tworzone po obu stronach. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Kątowniki są tworzone po obu stronach. |
|
|
Kątownik jest tworzony po jednej stronie. |
|
|
Kątownik jest wydłużony. |
Wycięcie u dołu belki
| Opcja | Opis |
|---|---|
|
|
Domyślna Tekla Structures określa na podstawie geometrii połączenia sposób cięcia dołu belki. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Tekla Structures określa na podstawie geometrii połączenia sposób cięcia dołu belki. Automatycznie |
|
|
Dół belki nie jest cięty. |
|
|
Dół belki jest cięty. |
Karta Śruby
Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

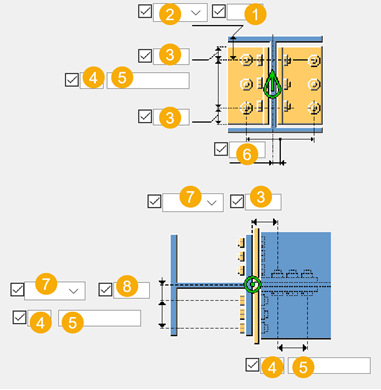

Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Wymiar pozycji pionowej grupy śrub. |
|
2 |
Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
|
|
3 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
4 |
Liczba śrub. |
|
5 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
6 |
Wymiary pozycji poziomej grupy śrub. |
|
7 |
Lokalizacja montażu śrub. |
|
8 |
Wymiar grupy śrub od osi elementu głównego |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Wybierz zarówno dla elementu głównego, jak i podrzędnego, w którym tworzone są otwory podłużne.
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Rozmieszczanie śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Rozmieszczenie równoległe |
|
|
Typ rozmieszczenia na przemian 1 |
|
|
Typ rozmieszczenia na przemian 2 |
|
|
Typ rozmieszczenia na przemian 3 |
|
|
Typ rozmieszczenia na przemian 4 |
Równomierne rozmieszczenie śrub na kątowniku
| Opcja | Opis |
|---|---|
|
|
Domyślna Śruby są rozmieszczane równomiernie. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Śruby są rozmieszczane równomiernie. |
|
|
Śruby są równomiernie rozmieszczane. |
|
|
Śruby są równomiernie rozmieszczane. |
Karta Żebra
Karta Żebra umożliwia określenie pozycji i wymiarów żeber.
Tworzenie żebra
| Opcja | Opis |
|---|---|
|
|
Domyślna Żebro nie jest tworzone. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Żebro nie jest tworzone. |
|
|
Tworzone jest pełne żebro z fazowaniem. |
|
|
Tworzone jest pełne kwadratowe żebro. |
|
|
Tworzone jest pełne żebro. Przygotowanie do spawania z trzech stron. |
|
|
Tworzone jest pełne żebro. Przygotowanie do spawania z dwóch stron. |
Pozycje żeber
| Opis | |
|---|---|
|
1 |
Wymiar między żebrem u góry z bliższej strony i krawędzią półki belki |
|
2 |
Wymiar między żebrem u dołu z bliższej strony i krawędzią półki belki |
|
3 |
Wymiar między żebrem u góry z dalszej strony i krawędzią półki belki |
|
4 |
Wymiar między żebrem u dołu z dalszej strony i krawędzią półki belki |
Wymiary żebra
| Opis | |
|---|---|
|
1 |
Offset poziomy od belki |
|
2 |
Wymiar pionowy do fazowania dolnego narożnika |
|
3 |
Kąt fazowania |
Karta łuki
Na karcie Łuki można określić automatyczne tworzenie podcięć belki podrzędnej oraz kształt i wymiary podcięć.
Kształt podcięcia
| Opcja | Opis |
|---|---|
|
|
Wybierz kształt podcięcia i zdefiniuj promień dla okrągłych podcięć. |
Strona podcięcia
| Opcja | Opis |
|---|---|
|
|
Domyślna Podcięcia są tworzone po obu stronach. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Automatycznie |
|
|
Podcięcie jest tworzone po lewej stronie. |
|
|
Podcięcia są tworzone po obu stronach. |
|
|
Podcięcie jest tworzone po prawej stronie. |
Fazowane podcięcie
| Opcja | Opis |
|---|---|
|
|
Określ długość wąskiej części fazowanego podcięcia. |

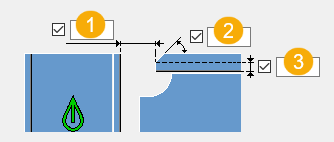

Wymiary nacięcia
| Opis | |
|---|---|
|
1 |
Wymiar pionowy Zdefiniuj promień okrągłych fazowań w:
|
|
2 |
Wymiar poziomy wycięcia |
|
3 |
Określ minimalny luz łuku. Luz jest domyślnie równy promieniowi zaokrąglenia elementu głównego. Kiedy określa się luz:
|
Karta Przygotowanie do spawania
Karta Przygotowanie spoiny umożliwia zdefiniowanie typu i wymiarów przygotowania spoiny końca belki.

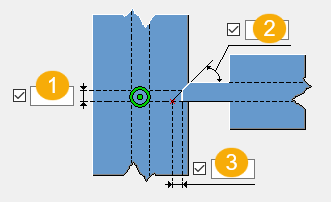

Przygotowanie spoiny dla pasa
| Opis | |
|---|---|
|
1 |
Luz pasa do spawania |
|
2 |
Kąt przygotowania pasa w stopniach |
|
3 |
Odległość krawędzi spoiny od dolnej półki belki |
Otwór dostępowy do spawania
| Opis | |
|---|---|
|
1 |
Promień otworu dostępowego do spawania |
Przygotowania do spawania dla środnika
| Opis | |
|---|---|
|
1 |
Poziome cięcie pasa Odległość krawędzi spoiny od środnika belki |
|
2 |
Kąt cięcia pasa Kąt przygotowania do spawania w stopniach |
|
3 |
Pionowe cięcie pasa Luz środnika do spawania |
|
4 |
Okrągły otwór dostępowy do spawania z promieniem (otwór/podcięcie dostępu do spoiny jest fazowany zgodnie z wprowadzonym promieniem) |
|
5 |
Poziome cięcie środnika |
|
6 |
Kąt cięcia środnika |
|
7 |
Pionowe cięcie środnika |
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
