Połączenie blachy podstawy U.S. (71)

Połączenie blachy podstawy U.S. (71) tworzy blachę podstawy, która łączy słup z belką.

Utworzone obiekty

Blacha podstawy
Żebra (można je dodać tylko wtedy, gdy słup jest profilem W, I lub TS)
Żebro belki
Śruby
Spoiny

Zastosowania


Sytuacja	Opis

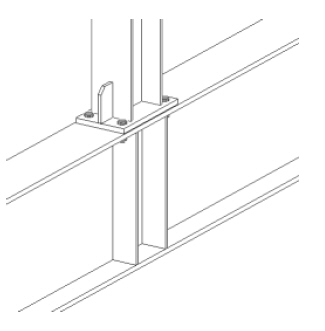

	Blacha podstawy jest przymocowana do belki. Używane są żebra belki i słupa.

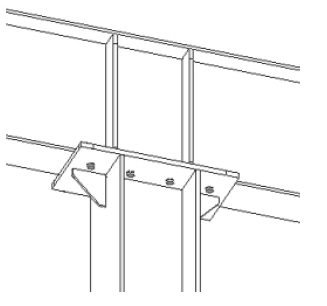

	Wspornik belki jest przymocowany do słupa za pomocą blachy podstawy.
	Wspornik belki jest przymocowany do nachylonego słupa za pomocą blachy podstawy.
	Wspornik belki jest przymocowany do słupa za pomocą blachy podstawy. Używane są żebra belki.
	Wspornik belki jest przymocowany do słupa za pomocą blachy podstawy. Używane są żebra belki i słupa.

Przed rozpoczęciem

Utwórz belkę i słup.

Kolejność wyboru

Wybierz element główny (belkę).
Wybierz element podrzędny (słup).

Połączenie jest tworzone automatycznie.

Klucz do identyfikacji elementów


	Przedrostek
1	Żebro belki
2	Żebra 1, 2, 4, 5
3	Blacha podstawy
4	Żebra 3, 6, 7, 8

Zakładka Obraz

Na zakładce Obraz można określić fazowanie żeber i fazowania blach podstawy.

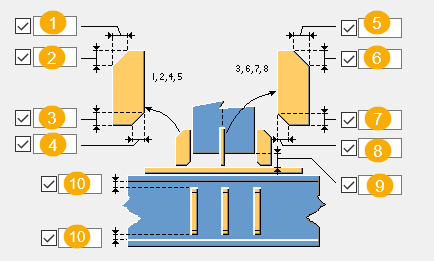

Fazowanie żebra


	Opis
1	Szerokość górnego fazowania dla żeber 1, 2, 4, 5.
2	Wysokość górnego fazowania dla żeber 1, 2, 4, 5.
3	Wysokość dolnego fazowania dla żeber 1, 2, 4, 5.
4	Szerokość dolnego fazowania dla żeber 1, 2, 4, 5.
5	Szerokość górnego fazowania dla żeber 3, 6, 7, 8.
6	Wysokość górnego fazowania dla żeber 3, 6, 7, 8.
7	Wysokość dolnego fazowania dla żeber 3, 6, 7, 8.
8	Szerokość dolnego fazowania dla żeber 3, 6, 7, 8.
9	Szczelina przy spawaniu.
10	Szczelina między żebrami belki i półką górnej i dolnej belki

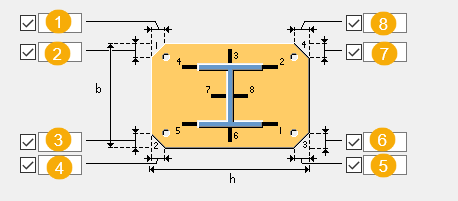

Fazowanie blachy podstawy


	Opis
1	Szerokość fazowania blachy podstawy 1.
2	Wysokość fazowania blachy podstawy 1.
3	Wysokość fazowania blachy podstawy 2.
4	Szerokość fazowania blachy podstawy 2.
5	Szerokość fazowania blachy podstawy 3.
6	Wysokość fazowania blachy podstawy 3.
7	Wysokość fazowania blachy podstawy 4.
8	Szerokość fazowania blachy podstawy 4.

Zakładka Elementy

Na zakładce Elementy można określić wymiary blachy podstawy, żeber i żebra belki.

blacha


Opcja	Opis	Domyślna
Blacha	Grubość, szerokość i wysokość blachy podstawy.	Grubość = `20 mm` Szerokość zależy od profilu słupa. Wysokość zależy od profilu słupa. Nazwa domyślna to `BASEPLATE`.
Żebra 1,2,4,5	Grubość, szerokość i wysokość żeber 1, 2, 4, 5.
Żebra 3, 6	Grubość, szerokość i wysokość żeber 3, 6.
Żebra 7,8	Grubość, szerokość i wysokość żeber 7, 8.
Żebro belki	Grubość, szerokość i wysokość żebra belki.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Zakładka Parametry

Na zakładce Parametry można określić prosto ścięte narożniki, odsunięcie blachy oraz właściwości śrub.

Właściwości blachy


Opcja	Opis
Prosto ścięte narożniki (1–4)	Na narożnikach blachy podstawy zostaną wykonane cięcia. W przypadku wprowadzenia numeru odpowiadającego jednemu z narożników blachy podstawy narożnik ten będzie ścięty prosto zamiast fazowania diagonalnego. Można wprowadzić numer jednego narożnika lub numery wszystkich narożników.
Blacha wyrównana z	Określ, czy blacha jest wyrównana do słupa czy do symbolu połączenia.

Odsunięcie blachy podstawy


	Opis
1	Odsunięcie poziome blachy podstawy od środka słupa.
2	Odsunięcie pionowe blachy podstawy od środka słupa.

Blacha podstawy z otworami lub śrubami


Opcja	Opis
	Domyślnie Śruby zostaną utworzone. Ustawienia AutoDefault mogą zmienić tą opcję.
	Śruby zostaną utworzone.
	Zostaną utworzone otwory.

Obrót grupy śrub

Można zdefiniować obrót grupy śrub wokół jej środka. Aby obrócić grupę śrub, wprowadź kąt obrotu (w stopniach).

Dodatnia wartość kąta spowoduje obrót śrub w kierunku przeciwnym do ruchu wskazówek zegara, a wartość ujemna — w kierunku ruchu wskazówek zegara.


	Opis
1	Kąt obrotu grupy śrub.

Właściwości śrub


Opcja	Opis
Eliminuj numer śruby	Umożliwia zdefiniowanie śrub, które mają być usunięte z grupy śrub. Wprowadź numery śrub przeznaczonych do usunięcia, oddzielając je spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.
Eliminuj śruby zewnętrzne	Pozwala określić, czy mają być usunięte śruby zewnętrzne.

Używanie dodatkowych komponentów

Za pomocą dodatkowych komponentów systemowych lub użytkownika można modyfikować koniec słupa lub blachę podstawy. Można na przykład utworzyć specjalne blachy pomocnicze, przygotowania do spawania i otwory dostępowe do spawania dla końca słupa.

W przypadku korzystania z dodatkowych komponentów systemowych lub użytkownika konieczne jest zarządzanie właściwościami końca słupa lub blachy podstawy w danym komponencie dodatkowym. Jeśli używa się kilku komponentów, może występować wiele spoin i cięć.


Opcja	Opis
Komponent	Wybierz komponent systemowy lub komponent użytkownika z katalogu Aplikacje i komponenty.
Atrybuty	Umożliwia wybranie pliku atrybutu dla komponentu.
Dane wejściowe	Pozwala określić, do których elementów zostanie zastosowany wybrany komponent. Domyślny jest taka sama jak Podstawa + Słup. Słup określa słup jako element główny. Tę opcję należy stosować do detali. Słup + Podstawa określa słup jako element główny, a blachę podstawy jako element podrzędny. Podstawa + Słup określa blachę podstawy jako element główny, a słup jako element podrzędny. Użycie opcji Podstawa powoduje ustawienie blachy podstawy jako elementu głównego.

Karta Żebra

Na zakładce Żebra można określić pozycje i offsety żeber.

Pozycje żeber (1–8)


Opcja	Opis
Pozycje żebra (1-8)	Umieszczenie żeber. Do słupa zostaną dołączone wyłącznie te żebra, których numery zostaną wprowadzone w polu.

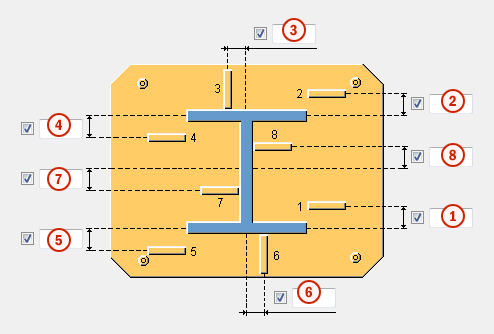

Odsunięcie żebra

Odsunięcie żebra pozwala przesuwać żebra. Aby przesunąć żebro w przeciwnym kierunku, należy wprowadzić wartość ujemną.


	Opis
1	Odsunięcie żebra 1.
2	Odsunięcie żebra 2.
3	Odsunięcie żebra 3.
4	Odsunięcie żebra 4.
5	Odsunięcie żebra 5.
6	Odsunięcie żebra 6.
7	Odsunięcie żebra 7.
8	Odsunięcie żebra 8.

Zakładka Żebro belki

Na zakładce Żebro belki można określić wyrównanie żebra belki, stronę żebra, wymiary i typy fazowania.

Lewe żebro


Opcja	Opis
	Domyślnie Lewe żebra są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Lewe żebra są tworzone.
	Lewe żebra nie są tworzone.

Środkowe żebro


Opcja	Opis
	Domyślnie Środkowe żebra są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Środkowe żebra są tworzone.
	Środkowe żebra nie są tworzone.

Prawe żebro


Opcja	Opis
	Domyślnie Prawe żebra są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Prawe żebra są tworzone.
	Prawe żebra nie są tworzone.

Wyrównanie żeber


Opcje	Opis
	Domyślnie Żebra są wyrównane do belki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Żebra są wyrównane do belki.
	Żebra są wyrównane do słupa.

Tworzenie żebra


Opcja	Opis
	Domyślnie Żebra są tworzone po obu stronach. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Żebra są tworzone po obu stronach.
	Żebra są tworzone po dalszej stronie.
	Żebra są tworzone po bliższej stronie.
	Żebra nie są tworzone.

Wymiary fazowania


	Opis
1	Wymiar poziomy fazowania.
2	Wymiar pionowy fazowania.

Typ górnego i dolnego fazowania


Opcja górnego fazowania	Opcja dolnego fazowania	Opis
		Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
		Bez fazowania
		Fazowanie liniowe
		Fazowanie łukiem wypukłym
		Fazowanie łukiem wklęsłym

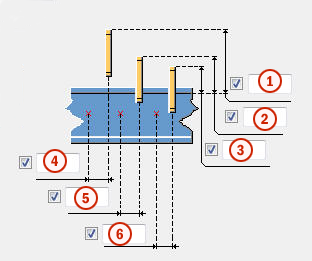

Odsunięcie żebra

Żebra można odsuwać od środka belki w poziomie lub pionie. Aby przesunąć żebra w przeciwnym kierunku, należy wprowadzić wartość ujemną.


	Opis
1	Pionowe odsunięcie lewego żebra.
2	Pionowe odsunięcie środkowego żebra.
3	Pionowe odsunięcie prawego żebra.
4	Poziome odsunięcie lewego żebra.
5	Poziome odsunięcie środkowego żebra.
6	Poziome odsunięcie prawego żebra.

Karta Śruby

Na zakładce Śruby można określić właściwości śruby.

Wymiary grupy śrub


	Opis
1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
2	Wymiary pozycji poziomej grupy śrub.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
7	Wymiar pozycji pionowej grupy śrub.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4
