Policzek - słupek - kątownik (68)

Policzek - słupek - kątownik (68) tworzy połączenie między podłużnicą schodów i słupkiem poręczy. Połączenie uwzględnia kątownik oraz połączenia spawane lub śrubowane. Można zdefiniować, które elementy mają być spawane, a które skręcane śrubami.

Utworzone obiekty

Połączenie kątownikiem
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Podłużnica połączona ze słupkiem z kątownikiem.

Kolejność wyboru

Wybierz element główny (podłużnica).
Wybierz element podrzędny (słupek).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Opis
1	Połączenie kątownikiem

Karta Obraz

Na zakładce Obraz można określić wymiary połączenia.

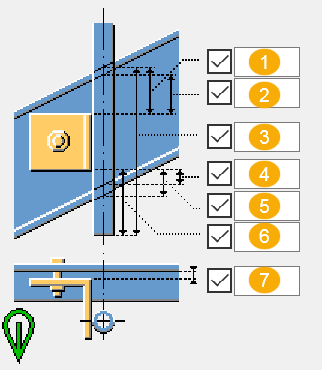

Wymiary


	Opis
1	Odległość od przecięcia osi słupka i górnej krawędzi podłużnicy do górnej krawędzi kątownika.
2	Odległość od górnej krawędzi kątownika do miejsca przecięcia słupka poręczy.
3	Odległość od dolnej krawędzi słupka do miejsca przecięcia górnej krawędzi podłużnicy przez oś słupka.
4	Odległość od dolnej krawędzi kątownika do miejsca przecięcia słupka poręczy.
5	Odległość od dolnej krawędzi kątownika do punktu przecięcia osi słupka i dolnej krawędzi podłużnicy.
6	Odległość od dolnej krawędzi słupka do dolnej krawędzi kątownika.
7	Odległość od osi słupka do krawędzi kątownika wzdłuż podłużnicy.

karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Profil	Grubość, szerokość i długość kątownika.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.

karta Parametry

Karta Parametry umożliwia zdefiniowanie położenia słupka, kierunku ramienia kątownika, typu mocowania, orientacji kątownika, cięcia słupka, orientacji kątownika w sytuacjach skośnych oraz wymiarów i typu fazowania.

Położenie słupka


Opcja	Opis
	Domyślna Słupek jest tworzony po lewej stronie kątownika. Ustawienia AutoDefault mogą zmienić tą opcję.
	Słupek jest tworzony po lewej stronie blachy ścinanej.
	Słupek jest tworzony na osi wystającego odcinka kątownika.
	Słupek jest tworzony po prawej stronie kątownika.

Kierunek ramienia kątownika


Opcja	Opis
	Domyślna Kątownik jest przymocowany do podłużnicy z przymocowanym ramieniem po prawej stronie słupka. Ustawienia AutoDefault mogą zmienić tą opcję.
	Kątownik jest przymocowany do podłużnicy z przymocowanym ramieniem po prawej stronie słupka.
	Kątownik jest przymocowany do podłużnicy z przymocowanym ramieniem po lewej stronie słupka.

Typ mocowania


Opcja	Opis
	Domyślna Słupek jest przyspawany do kątownika, a kątownik jest przykręcony do podłużnicy. Ustawienia AutoDefault mogą zmienić tą opcję.
	Słupek jest przykręcony do kątownika, a kątownik jest przykręcony do podłużnicy.
	Słupek jest przyspawany do kątownika, a kątownik jest przykręcony do podłużnicy.
	Słupek jest przykręcony do kątownika, a kątownik jest przyspawany do podłużnicy.
	Słupek jest przyspawany do kątownika, a kątownik jest przyspawany do podłużnicy.

Orientacja kątowników


Opcja	Opis
	Domyślna Dłuższe ramię kątownika jest pionowe. Ustawienia AutoDefault mogą zmienić tą opcję.
	Dłuższe ramię kątownika jest pionowe.
	Dłuższe ramię kątownika jest poziome.

Cięcie słupka


Opcja	Opis
	Domyślna Słupek jest cięty zgodnie z wartością zdefiniowaną na karcie Obraz. Ustawienia AutoDefault mogą zmienić tą opcję.
	Słupek jest cięty zgodnie z wartością zdefiniowaną na karcie Obraz.
	Słupek nie jest cięty.

Orientacja kątownika w sytuacjach skośnych


Opcja	Opis
	Domyślna Kątownik jest prostopadły do słupka. Ustawienia AutoDefault mogą zmienić tą opcję.
	Kątownik jest prostopadły do słupka.
	Kątownik jest zorientowany na podłużnicę.

Wymiary i typ fazowania


	Opis

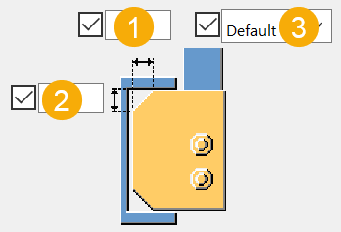

1	Poziomy wymiar fazowania
2	Pionowy wymiar fazowania
3	Wybierz typ fazowania kątownika: Domyślnie Nie dla braku fazowania. Linia dla fazowania liniowego. Łuk 1 dla fazowania łuku wypukłego. Łuk 2 dla fazowania łuku wklęsłego.

Karta Śruby

Karta Śruby umożliwia określenie wymiarów grupy śrub i właściwości śrub.

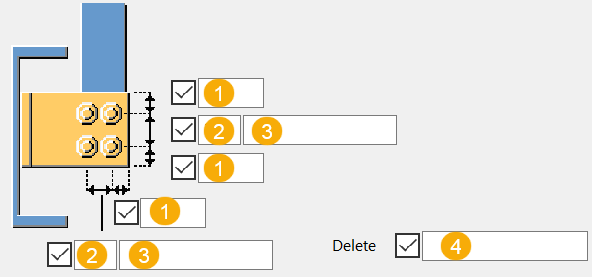

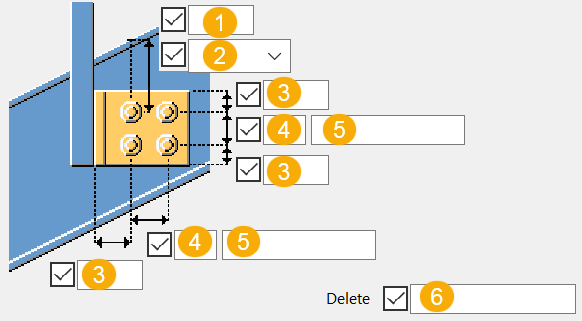

Wymiary grupy śrub


	Opis
1	Wymiar pozycji pionowej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Zakładka Śruby S

Na karcie Śruby S można określić właściwości śrub łączących kątownik ze słupkiem.

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
4	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.
