Prosta blacha podstawy (55)

Prosta blacha podstawy (55) łączy belkę ze słupem lub inną belką przy użyciu blachy podstawy.

Utworzone obiekty


Sytuacja	Opis
	Blacha podstawy utworzona między końcem słupa a belką

Wybierz element główny (słup lub belkę).
Wybierz element podrzędny (belkę lub słup).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.


	Opis
1	Blacha podstawy
2	Żebra

Na zakładce Obraz można określić położenie blachy i cięcia naroża.


	Opis
1	Offset blachy podstawy od dolnej krawędzi elementu podrzędnego.
2	Odległość od elementu głównego do spodu blachy podstawy.


	Opis
1	Wymiar cięcia poziomego naroża.
2	Wymiar cięcia pionowego naroża.

Na zakładce Elementy można określić właściwości blachy.


Opcja	Opis
Blacha podstawy	Grubość, szerokość i wysokość blachy podstawy.
Żebra	Grubość, szerokość i wysokość żeber.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Karta Parametry służy do definiowania otworów kondensacyjnych i kształtu narożnika blachy podstawy.


Opcja	Opis
Blacha owinięta dookoła	Umożliwia zdefiniowanie sposobu automatycznego rozmieszczenia blachy podstawy: Dookoła śrub i słupa Dookoła śrub Dookoła słupa Dookoła śrub i belki Dookoła śrub, belki i słupa
Strony otworów kondensacyjnych 1-4	Definiuj otwory kondensacyjne 1 - 4 w ścianach bocznych określonych profili zamkniętych, takich jak profile rurowe, profile skrzynkowe itp. Możesz wprowadzić dowolną kombinację, używając cyfr 1, 2, 3, 4. Kierunek komponentu w górę określa umieszczenie pierwszego otworu kondensacyjnego 1 w ścianie profilu. Kolejne otwory 2–4 są umieszczane zgodnie z ruchem wskazówek zegara w kolejnych ścianach profilu. Półokrągłe otwory są umieszczane na dolnym końcu obsługiwanych profili rurowych.
Średnica otworów kondensacyjnych	Umożliwia zdefiniowanie średnicy otworów kondensacyjnych.

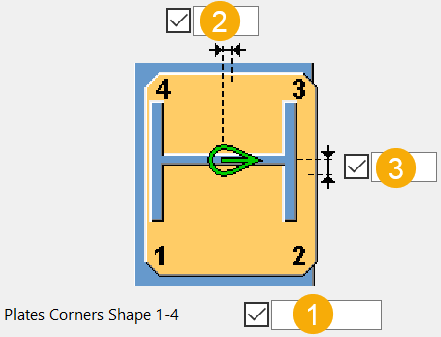

	Opis
1	Umożliwia zdefiniowanie naroża blachy, którego kształt ma zostać zmieniony. Numery naroża można wprowadzać w dowolnej kolejności. Jeśli nie zostaną wprowadzone żadne liczby, naroża nie zostaną zmienione.
2	Umożliwia zdefiniowanie poziomego offsetu blachy od osi śruby. Ten offset działa, jeśli opcja Blacha owinięta dookoła jest ustawiona na Automatycznie.
3	Umożliwia zdefiniowanie pionowego offsetu blachy od osi śruby. Ten offset działa, jeśli opcja Blacha owinięta dookoła jest ustawiona na Automatycznie.

Karta Śruby pozwala określić wymiary grupy śrub i właściwości śrub.


	Opis
1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
2	Wymiar pozycji pionowej grupy śrub.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
6	Wymiary pozycji poziomej grupy śrub.


	Opis
1	Umożliwia zdefiniowanie obrotu grupy śrub wokół osi słupa, mierząc od środnika słupa.


Opcja	Opis
Tolerancja krawędzi dla usuwania śrub	Umożliwia zdefiniowanie minimalnej odległości krawędzi śruby dla usuwania śrub. Odległość jest mierzona od środka śruby do krawędzi blachy.
Wyeliminuj śruby	Umożliwia zdefiniowanie, które śruby mają zostać usunięte. Wprowadź numery śrub od pierwszej śruby w pierwszym wierszu do ostatniej śruby w ostatnim wierszu, na przykład `1 3 10`. Wprowadź `A` lub `a` usunąć wszystkie śruby.


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Można tworzyć otwory specjalne i definiować elementy, w których są one tworzone.


Opcja	Opis
	Domyślna Otwory specjalne nie są tworzone. Ustawienia AutoDefault mogą zmienić tą opcję.
	Otwory specjalne nie są tworzone.
	W elemencie tworzone są specjalne otwory.
	W blasze końcowej tworzone są specjalne otwory.
	Specjalne otwory są tworzone zarówno w blasze końcowej, jak i w elemencie.
