Blacha podwójna (50)

Blacha podwójna (50) umożliwia połączenie dwóch belek i słupa za pomocą podwójnych blach końcowych. Blachy boczne można połączyć z blachami końcowymi belki.

Utworzone obiekty

Blachy końcowe
Żebra
Blachy boczne
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Dwie belki połączone ze słupem za pomocą blach końcowych

Kolejność wyboru

Wybierz element główny (słup).
Wybierz pierwszy element podrzędny (belkę).
Wybierz drugi element podrzędny (belkę).
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

Klucz do identyfikacji elementów


	Opis
1	Blachy końcowe słupa, górna i dolna
2	Blachy końcowe belki
3	Żebra

Karta Obraz

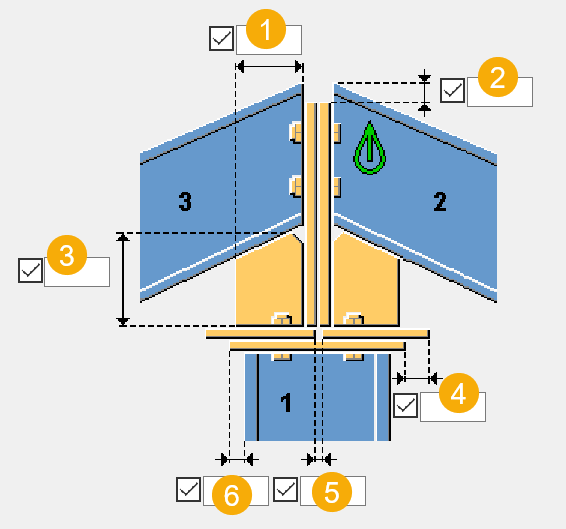

Na zakładce Obraz można określić wymiary połączenia.

Wymiary


	Opis	Domyślna
1	Szerokość blachy żebra	Równa szerokości dolnej blachy słupa
2	Odległość góry blachy końcowej belki od górnej krawędzi belki	`-20 mm`
3	Wysokość żebra	`-200 mm`
4	Odległość między krawędziami blachy końcowej słupa	`0`
5	Odległość między górnymi blachami końcowymi słupa	`0`
6	Odległość między dolną blachą końcową słupa a krawędzią słupa	`10 mm`

Karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis	Domyślna
Blachy końcowe belki	Grubość blach końcowych	`10 mm`
Blachy końcowe słupa	Grubość, szerokość i wysokość blach końcowych	`10 mm`
Blachy żebra	Grubość blach żebra	`10 mm`
Blachy końcowe	Grubość, szerokość i wysokość blach końcowych	Domyślnie blachy boczne nie są tworzone. Aby utworzyć blachy boczne, należy wprowadzić grubość.

Karta Parametry

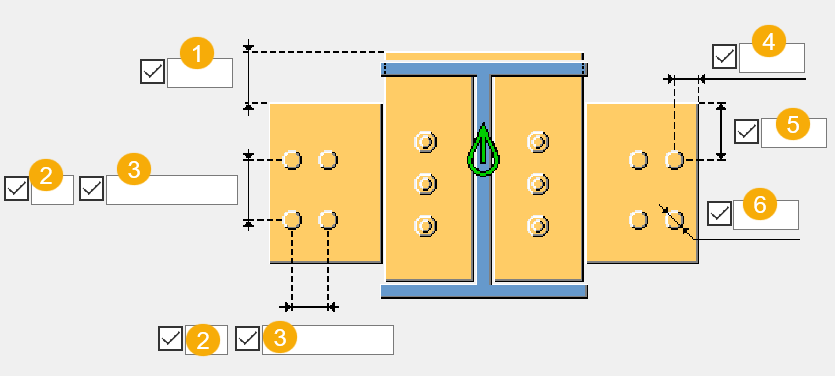

Karta Parametry służy do określenia położenia i wymiarów blachy bocznej.

Wymiary


	Opis	Domyślna
1	Odległość między górną krawędzią blachy końcowej a górną krawędzią blachy
2	Liczba otworów na blasze bocznej w kierunku pionowym i poziomym	Pionowo = `2` Poziomo = `1`
3	Odległość pionowa i pozioma między otworami na blasze bocznej
4	Odległość od punktu środkowego otworu skrajnego na blasze bocznej do zewnętrznej krawędzi blachy bocznej
5	Odległość od punktu środkowego najwyższego otworu na blasze bocznej do górnej krawędzi blachy bocznej
6	Średnica otworu na blasze bocznej

Wymiary fazowań żebra


	Opis	Domyślna
1	Poziomy wymiar fazowania	`20 mm`
2	Pionowy wymiar fazowania	`20 mm`

Położenie blachy bocznej


Opcja	Opis
	Domyślna Blachy boczne są tworzone po obu stronach. Ustawienia AutoDefault mogą zmienić tą opcję.
	Blachy boczne są tworzone po obu stronach.
	Blacha boczna jest tworzona po lewej.
	Blacha boczna jest tworzona po prawej.

Karta Śruby półki

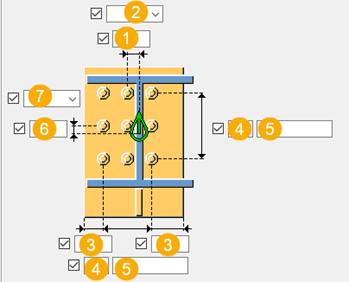

Karta Śruby półki umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

Wymiary grupy śrub


	Opis
1	Wymiary pozycji poziomej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Wymiar pozycji pionowej grupy śrub.
7	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Zakładka Śruby środnika

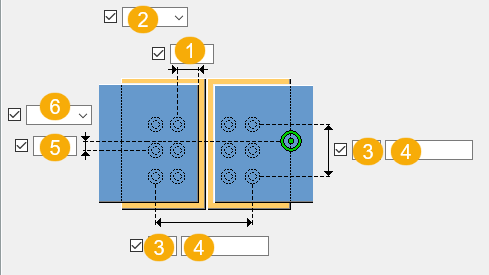

Zakładka Śruby środnika umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

Wymiary grupy śrub


	Opis
1	Wymiary pozycji poziomej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Wymiar pozycji pionowej grupy śrub.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Ogólne

Zakładka Projekt

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładki Projekt i Typ projektu

Zakładka Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
