Podkładka (48)

Podkładka (48) łączy belkę ze słupem, który jest przyspawany do belki i dwóch blach nośnych, jednej połączonej z belką, a drugiej przyspawanej do słupa. Podkładki są tworzone w celu wypełnienia odstępu między słupem a blachą nośną, która jest połączona z belką. Sytuacja ma miejsce, gdy blacha nośna przymocowana do słupa jest grubsza niż blacha nośna przymocowana do belki.

Utworzone obiekty

Blacha nośna
Blacha końcowa
Podkładka
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Belka połączona ze słupem

Kolejność wyboru

Wybierz element główny (słup).
Wybierz element podrzędny (belkę).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Opis
1	Blacha końcowa do belki
2	Blacha nośna do belki
3	Podkładka
4	Blacha nośna do słupa

Karta Obraz

Na zakładce Obraz można określić wymiary połączenia.

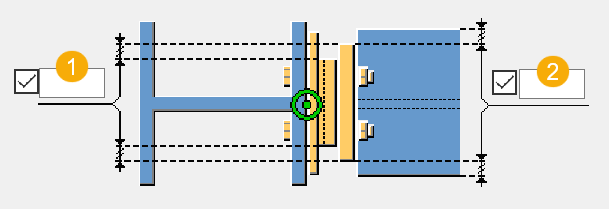

Wymiary


	Opis	Domyślna
1	Odległość górnej i dolnej blachy końcowej od krawędzi belki podrzędnej	0,5*grubość półki belki
2	Wymiar krawędzi blachy nośnej od góry blachy końcowej	`0`
3	Odległość krawędzi blachy końcowej od elementu głównego	Grubość grubszej blachy nośnej plus 1,0 mm


	Opis	Domyślna
1	Pozycja pozioma blachy nośnej od krawędzi blachy końcowej	`0`
2	Pozycja pozioma blachy końcowej od krawędzi elementu podrzędnego	`0`

Karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis	Domyślna
Blacha nośna do nadrz.	Grubość i wysokość blachy nośnej połączonej z elementem głównym	Grubość = `25 mm` Wysokość = wysokość profilu belki podzielona przez trzy i zaokrąglona w górę do najbliższych 5 mm
Blacha końcowa do belki	Grubość blachy końcowej	`15 mm`
Blacha nośna do belki	Grubość i wysokość blachy nośnej połączonej z elementem podrzędnym	Grubość = `30 mm` Wysokość = wysokość profilu belki podzielona przez trzy i zaokrąglona w górę do najbliższych 5 mm
Podkładki	Grubość podkładek	`2 mm`


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Karta Śruby

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

Wymiary grupy śrub


	Opis
1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
2	Wymiary pozycji poziomej grupy śrub.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
7	Wymiar pozycji pionowej grupy śrub.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4
