Blacha z zaczepem (47)
Blacha z zaczepem (47) umożliwia połączenie dwóch zamkniętych profili rurowych z blachą końcową, która jest przyspawana do elementu podrzędnego, poprzez dwie blachy łącznikowe z zaczepami, jednym przyspawanym do blachy końcowej, a drugim do elementu głównego.
Utworzone obiekty
-
Blacha końcowa
-
Blacha uchwytu
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Profile połączone z blachami końcowymi i blachami uchwytu |
Kolejność wyboru
-
Wybierz element główny (słup lub belkę).
-
Wybierz element podrzędny (belkę).
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha końcowa |
|
2 |
Blachy uchwytu |
Karta Obraz
Na zakładce Obraz można określić wymiary połączenia.

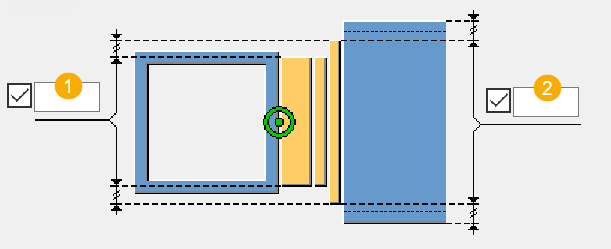

Wymiary
| Opis | Domyślna | |
|---|---|---|
|
1 |
Odległość krawędzi blachy końcowej od górnej krawędzi belki podrzędnej |
0,5*grubość półki belki |
|
2 |
Pozycja pionowa łącznika od góry blachy końcowej |
10 mm |
|
3 |
Odległość krawędzi blachy końcowej od dolnej krawędzi belki podrzędnej |
| Opis | Domyślna | |
|---|---|---|
|
1 |
Pozycja pozioma łącznika od krawędzi blachy końcowej |
0 |
|
2 |
Pozycja pozioma blachy końcowej |
0,5*grubość króćca belki |
Karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis | Domyślna |
|---|---|---|
|
Blacha końcowa do belki |
Grubość blachy końcowej |
1,5*grubość środnika elementu podrzędnego |
|
Blacha uchwytu |
Grubość i szerokość blachy uchwytu |
Grubość = 10 mm Szerokość = 30 mm |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
