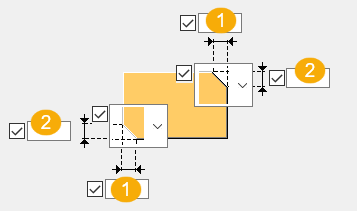

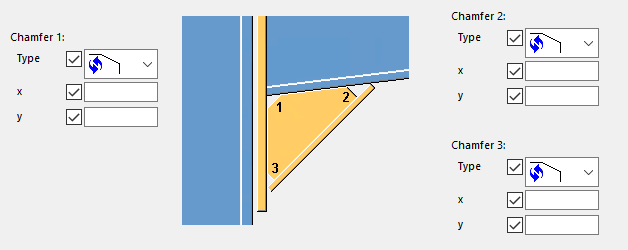

1

Poziomy wymiar fazowania.

2

Pionowy wymiar fazowania.

1

Określ wartość tolerancji między słupem a blachą końcową.

Maksymalna szerokość jest określana na górze blachy końcowej. W najniższym punkcie blachy końcowej nie można użyć tolerancji.

2

Wybierz, czy tolerancja jest określana jako odległość, czy jako kąt obrotu (w stopniach).

Blacha końcowa

Grubość, szerokość i wysokość blachy końcowej.

Dodatk. żebro

Grubość, szerokość i wysokość dodatkowego żebra.

Żebro dół rygla

Grubość, szerokość i wysokość żebra dolnego belki.

Żebro ściskane

Grubość, szerokość i wysokość żebra ściskanego.

Blacha górna

Grubość, szerokość i wysokość blachy górnej.

Blacha czołowa

Grubość, szerokość i wysokość blachy czołowej.

Żebro ukośne

Grubość i szerokość żebra ukośnego.

Żebro belki

Grubość, szerokość i wysokość żebra belki.

Żebro Morris

Grubość i szerokość żebra Morris.

1

Odległość krawędzi blachy czołowej od półki słupa.

5 mm

Blacha czołowa jest domyślnie o 5 mm mniejsza niż profil.

2

Odległość krawędzi blachy czołowej od półki słupa.

Określ ten wymiar, gdy szerokość blachy czołowej nie została określona.

5 mm

Offset żebra belki od pozycji domyślnej, w której jest tworzone żebro belki. Pozycja domyślna znajduje się w miejscu, w którym półka profilu wstawki styka się z belką podrzędną.

Profil wstawki

W polu Typ wstawki wybierz Profil lub Domyślna.

Wybierz profil wstawki z katalogu profili.

Pion. bl. wstawki

W polu Typ wstawki wybierz Blachy spawane.

Grubość blachy wstawki.

Poz. bl. wstawki

W polu Typ wstawki wybierz Blachy spawane.

Grubość i szerokość blachy wstawki.

Blacha zamykająca

Grubość i wysokość blachy zamykającej.

Bl. ściskanego pasa

Grubość, szerokość i wysokość blachy półki.

Przedłużenie wstawki

Jeśli połączenie jest tworzone z otwartą belką, dolna półka belki może zostać przedłużona tak, aby dosięgnęła blachy końcowej.

Wybierz przedłużenie dolnej półki belki na karcie Otwarta belka.

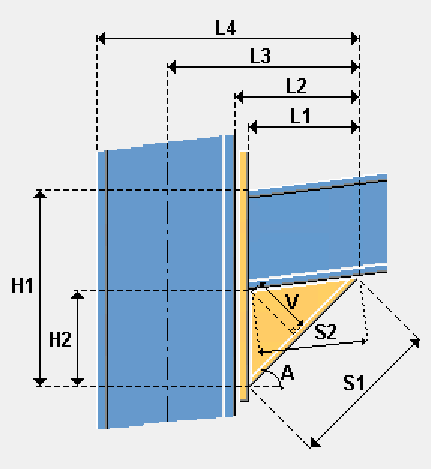

1

Wybierz pierwszy wymiar dla geometrii wstawki.

Jeśli wybranego wymiaru nie można użyć dla geometrii, jest wyświetlany czerwony symbol komponentu.

Dla wstawek z profilu: Jeśli wybrano tylko jeden wymiar (pierwszy lub drugi), symetryczna wstawka jest tworzona przy użyciu opcji symetrycznego wycięcia wstawki profilu.

Wymiar A, L1, gdzie L1 = 1/5 długości belki.

Wstawka z profilu: symetryczna wstawka przy użyciu opcji symetrycznego wycięcia wstawki z profilu.

2

Wybierz drugi wymiar dla geometrii wstawki.

W przypadku wybrania dwóch wymiarów, których nie można użyć dla geometrii, jest wyświetlany czerwony symbol komponentu.

Dla wstawek z profilu: Jeśli wybrano tylko jeden wymiar (pierwszy lub drugi), symetryczna wstawka jest tworzona przy użyciu opcji symetrycznego wycięcia wstawki profilu.

Wymiar A, L1, gdzie L1 = 1/5 długości belki.

Wstawka z profilu: symetryczna wstawka przy użyciu opcji symetrycznego wycięcia wstawki z profilu.

3

Wybierz, czy wymiar H1 czy H2 ma być mierzony do górnej czy dolnej krawędzi półki wstawki.

Blacha środnika

Grubość, szerokość i wysokość blachy środnika.

Bl. górnych śrub

Grubość i szerokość blachy górnych śrub.

Bl. dolnych śrub

Grubość i szerokość blachy dolnych śrub.

Blacha na słupie

Grubość i szerokość blachy na słupie.

Domyślna

Jedna blacha śrub dla każdej śruby w grupie.

Ustawienia AutoDefault mogą zmienić tą opcję.

Jedna blacha śrub dla każdej śruby w grupie.

Jedna blacha śrub dla każdej kolumny śrub w grupie.

Jedna blacha śrub dla wszystkich śrub w grupie.

Blacha śrub nie jest tworzona.

Jedna blacha śrub dla każdego rzędu śrub w grupie.

Offset poziomy blachy górnej śruby

Offset poziomy blachy dolnej śruby

Umożliwia zdefiniowanie offsetu blach śrub po lewej i prawej stronie.

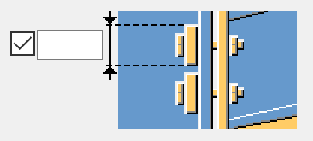

Określ wysokość blachy śrub podczas tworzenia jednej blachy śrub dla każdej śruby w grupie.

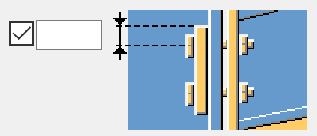

Określ pionową odległość krawędzi blachy śrub dla pierwszej i ostatniej śruby w grupie podczas tworzenia jednej blachy śrub dla każdej kolumny śrub lub jednej blachy śrub dla wszystkich śrub w grupie.

Określ grubość poziomej blachy śrub, która jest kontynuacją półki słupa.

Jeśli pierwsza śruba w grupie śrub belki jest umieszczona powyżej obszaru kolizji belki ze słupem, tworzona jest nowa blacha śrub dla pierwszego rzędu śrub w grupie.

Krawędź bl. środnika

Wybierz sposób cięcia blachy środnika na wyższym końcu.

Opcja Skos powoduje cięcie blachy środnika pod tym samym kątem, pod którym jest umieszczona blacha czołowa słupa. Jeśli blacha czołowa słupa jest pozioma lub nie istnieje, blacha środnika jest cięta przy użyciu opcji Kwadratowe.

Kwadrat

Liczba otworów

Określ liczbę otworów w blasze środnika.

2

Średnica otworu

Określ średnicę otworów w blasze środnika.

20 mm

Poziomo, Pionowo

Określ rozmiar spoiny blachy środnika:

• Określ lewą i prawą spoinę między słupem a blachą środnika.

• Określ dolną pionową krawędź blachy środnika.

5 mm

1

Wymiar pionowy otworu podłużnego.

2

Wymiar poziomy otworu podłużnego lub naddatek dla otworów powiększonych.

Norma śruby

Wybierz normę śruby.

Typ śruby

Wybierz typ śruby w celu określenia położenia, do którego mają być dołączone śruby.

Wczytaj dane z

Można wybrać, aby za pomocą pliku definicji sinkholes.dat określić domyślne wartości offsetów poziomych i pionowych oraz średnice górnych i dolnych otworów.

Plik jest przeszukiwany w następującej kolejności: Folder ustawień dla stali w środowisku common (..\Environments\common\system\Steel), folder modelu XS_FIRM, folder XS_PROJECT i XS_SYSTEM.

Można również wybrać opcję, aby określić otwory w oknie dialogowym komponentu.

D1

Określ średnicę otworu dla otworów umieszczanych w wymiarach x1 i y1.

20 mm

D2

Określ średnicę otworu dla otworów umieszczanych w wymiarach x2 i y2.

20 mm

x1

Określ pozycję x1 otworów pod ocynk.

0

y1

Określ pozycję y1 otworów pod ocynk.

0

x2

Określ pozycję x2 otworów pod ocynk.

0

y2

Określ pozycję y2 otworów pod ocynk.

0

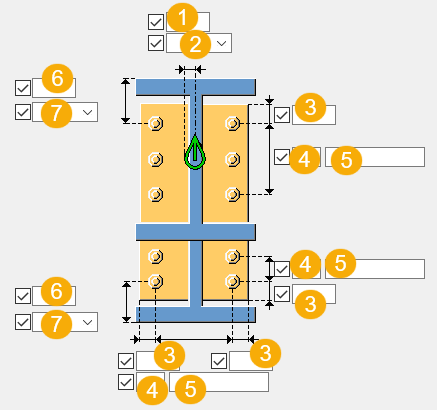

1

Wymiary pozycji poziomej grupy śrub.

2

Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.

• Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony.



• Środek: od osi elementu podrzędnego do osi śrub.



• Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.



3

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

4

Liczba śrub.

5

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

6

Wymiar pozycji pionowej grupy śrub.

7

Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.

• Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry.



• Środek: od osi śrub do osi elementu podrzędnego.



• Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.



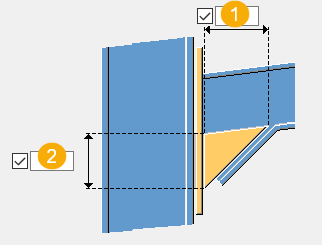

1

Wymiar poziomy wstawki

300 mm

2

Wymiar pionowy wstawki

300 mm
