Połączenie kątownikiem (3)
Połączenie kątownikiem (3) służy do połączenia dwóch belek lub belki ze słupem za pomocą dwóch przyśrubowanych kątowników.
Utworzone obiekty
-
Kątownik (profil L)
-
śruby
-
Spoiny
Zastosowania

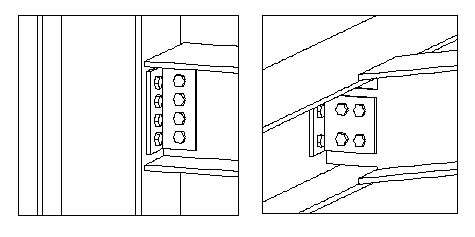

| Sytuacja | Opis |
|---|---|
|
|
Kątownik śrubowany pomiędzy elementami. Element podrzędny może być pochylony. |
Kolejność wyboru
-
Wybierz element główny.
-
Wybierz element podrzędny.
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów

| Opis | |
|---|---|
|
1 |
Połączenie kątownikiem |
Karta Obraz
Karta Obraz umożliwia zdefiniowanie długości kątownika oraz szczeliny między elementem głównym a kątownikiem.

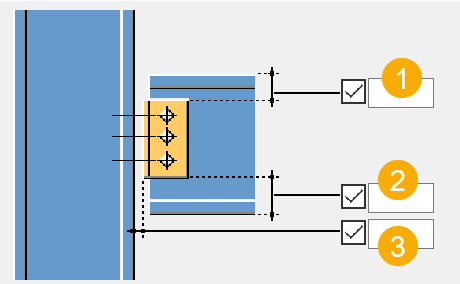

Wymiary

| Opis | |
|---|---|
|
1 |
Odległość krawędzi kątownika od górnej krawędzi elementu podrzędnego. Istnieje możliwość kontrolowania długości kątownika przez zdefiniowanie odległości od górnej i dolnej krawędzi elementu podrzędnego. |
|
2 |
Odległość krawędzi kątownika od dolnej krawędzi elementu podrzędnego. |
|
3 |
Szczelina między elementem głównym a połączeniem kątownikiem. Wartością domyślną jest 0. |
Karta Elementy
Karta Elementy umożliwia zdefiniowanie właściwości kątownika.
Elementy
| Opcja | Opis | Domyślna |
|---|---|---|
|
Profil L |
Umożliwia wybranie profilu z katalogu profili. |
L150-100-10 |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Karta Parametry
Karta Parametry umożliwia zdefiniowanie położenia kątowników.

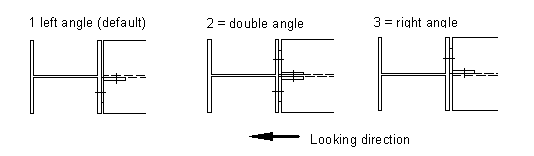

Umieszczenie
| Opcja | Opis |
|---|---|
|
Umieszczanie |
Domyślnie kątownik zostanie utworzone z lewej strony. Środek tworzy dwa kątowniki. |

Karta Nacięcie
Wymiary podcięcia elementu podrzędnego należy zdefiniować na karcie Podcięcie.
Wymiary cięcia

| Opis | ||
|---|---|---|
|
1 |
Wymiar poziomego cięcia półki. |
10 mm |
|
2 |
Wymiar pionowego cięcia półki. |
Szczelina między krawędzią wycięcia a półką belki jest równa zaokrągleniu środnika elementu głównego. Wysokość podcięcia jest zaokrąglana w górę do najbliższych 5 mm. |
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
śruby
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
