Oparcie (39)

Osadzenie (39) łączy głowicę słupa z jedną lub dwiema belkami za pomocą blachy końcowej. Blacha końcowa jest przyspawana do głowicy słupa i przykręcona do dolnej półki elementu podrzędnego.

Utworzone obiekty

Blacha końcowa
Żebra
Śruby
Podkładki z blachy (opcjonalne)

Zastosowania


Sytuacja	Opis

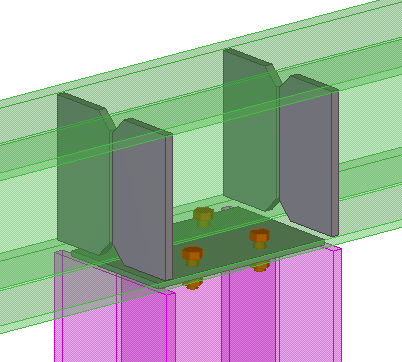

	Połączenie osadzone z blachą końcową i żebrami.
	Dwie belki do blachy czołowej słupa. Opcje żebra belki.

Kolejność wyboru

Wybierz element główny (słup).
Wybierz pierwszy element podrzędny (belkę).
Wybierz drugi element podrzędny (belkę).
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

Zakładka Obraz

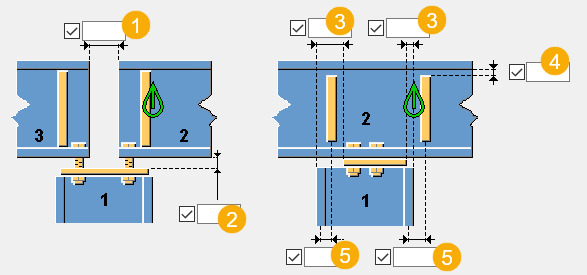

Na zakładce Obraz można określić rozmiar i pozycję blachy końcowej oraz żebra.


	Opis
1	Odległość między pierwszym a drugim elementem podrzędnym.
2	Odległość między blachą końcową elementów podrzędnych.
3	Odległość blachy końcowej od krawędzi elementu głównego. Wartości dodatnie powodują przesunięcie krawędzi blachy końcowej bliżej osi słupa i w efekcie zmniejszenie blachy. Wartości ujemne zwiększają wielkość blachy. Wartość domyślna to `10 mm`.
4	Szczelina między żebrami a półką belki podrzędnej. Wartość domyślna to `0 mm`.
5	Położenie żeber. Domyślnie żebra są umieszczane w tych samych płaszczyznach co półki słupa. Dodatnie wartości odsunięcia powodują przesunięcie żeber w prawo, a wartości ujemne w lewo.

Cięcie na końcu belki

Określ sposób cięcia belki podrzędnej. Belka jest widoczna z boku.


Opcja	Opis
	Domyślna Kwadrat Ustawienia AutoDefault mogą zmienić tą opcję.
	Kwadrat Końce belki podrzędnej są przycinane pod kątem prostym.
	Skos Koniec belki podrzędnej jest przycinany równolegle do krawędzi elementu głównego.

Wymiary krawędzi blachy końcowej


	Opis
1	Szerokość blachy końcowej od krawędzi elementu głównego

karta Elementy

Na zakładce Elementy można określić właściwości blachy końcowej, żebra i podkładek z blach.

Elementy


Opcja	Opis	Domyślna
Blacha końcowa	Domyślnie szerokość jest definiowana przez odległość krawędzi poziomych grupy śrub, a wysokość przez odległości krawędzi blachy od lewej i prawej krawędzi słupa.	Wartość domyślna grubości blachy końcowej wynosi `0,5 * średnica śruby`.
Żebra	Wprowadź wartość grubości w celu utworzenia żeber. Jeśli nie podasz żadnej wartości, żebra nie będą tworzone.	Grubość: Wartość domyślna grubości żebra wynosi `1,5 * grubość środnika belki podrzędnej` zaokrąglona w górę do wartości: 8, 10, 12, 16, 20, 25, 30, 35, 40, 45 itd. Szerokość: Jeśli szerokość nie jest podana, wówczas szerokość żebra jest definiowana na podstawie szerokości półki. Wysokość: Równa odległości między półkami belki podrzędnej.
Podkładki z blachy	Podkładki z blachy to małe prostokątne blachy używane jako podkładki między łbem śruby a półką belki podrzędnej. Jeśli grubość nie jest zdefiniowana, blachy nie są tworzone.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Wymiary okrągłej blachy końcowej

Określ wartość zaokrąglenia wymiarów blachy końcowej. Na przykład, jeśli wpiszesz 5, wymiary blachy będą zaokrąglane do następnych 5 mm, na przykład 38 mm do 40 mm.

karta Parametry

Na zakładce Parametry można określić wymiary fazowania i typ oraz orientację blachy końcowej i żebra.

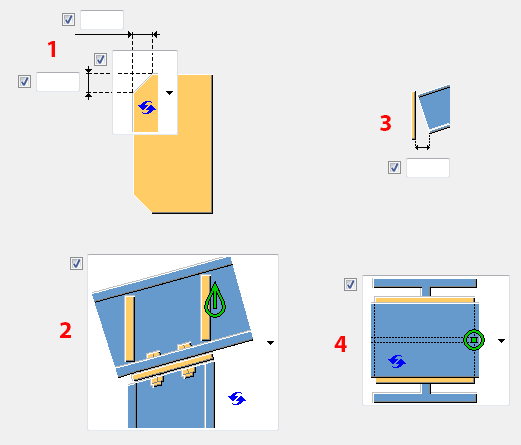

	Opis
1	Typ fazowania i wymiary. W przypadku wybrania opcji Bez fazowania może dojść do kolizji między żebrem a zaokrągleniem profilu I. Ponadto można zdefiniować pionowe i poziome wymiary fazowania. W przypadku wybrania fazowania łukowego wymiarem poziomym jest promień, a wymiar pionowy nie ma znaczenia.
2	Umożliwia wybranie, czy żebra mają być prostopadłe czy równoległe do półki belki podrzędnej.
3	Wielkość odstępu przy blasze końcowej. Można określić wartość graniczną szczeliny między blachą końcową a elementem podrzędnym lub głównym. W sytuacji, gdy belka jest lekko zakrzywiona lub nachylona, za pomocą szczeliny można zdecydować, czy kąt na końcu belki jest na tyle mały, że koniec można potraktować jako prosty. Jeśli rzeczywista wielkość odstępu jest mniejsza niż ta wartość, koniec belki jest prosty. W przypadku szczeliny większej niż ta wartość koniec belki jest mocowany do blachy końcowej.
4	Umożliwia wybranie orientacji blachy końcowej.

Karta Śruby

Na zakładce Śruby można określić właściwości śruby.

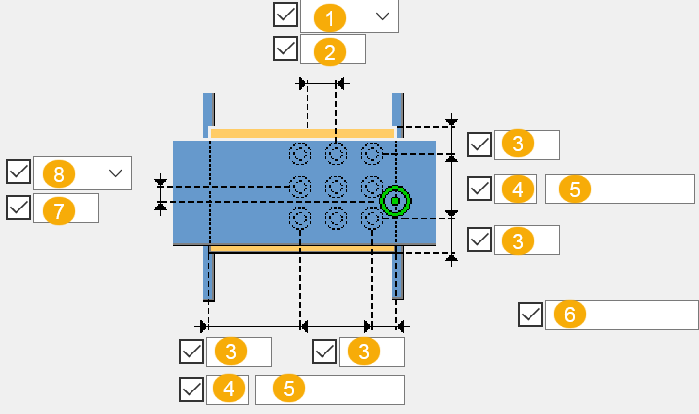

Wymiary grupy śrub



1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
2	Wymiar pozycji pionowej grupy śrub.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.
7	Wymiary pozycji poziomej grupy śrub.
8	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślnie Rozmieszczenie równoległe Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Zakładka Otwory

Na zakładce Otwory można określić położenia otwory pod ocynk w blasze końcowej.


Opcja	Opis
Norma śruby	Wybierz normę śruby.
Typ śruby	Wybierz typ śruby w celu określenia położenia, do którego mają być dołączone śruby.
Wczytaj dane z	Można wybrać, aby za pomocą pliku definicji sinkholes.dat określić domyślne wartości offsetów poziomych i pionowych oraz średnice górnych i dolnych otworów. Plik jest przeszukiwany w następującej kolejności: Folder ustawień dla stali w środowisku common (..\Environments\common\system\Steel), folder modelu `XS_FIRM`, folder `XS_PROJECT` i `XS_SYSTEM`. Można również wybrać opcję, aby określić otwory w oknie dialogowym komponentu.

Liczba otworów

Środkiem grupy otworów jest punkt środkowy belki oraz punkt środkowy wstawki, jeśli wstawka istnieje. Grupy otworów składają się z 0, 1, 2 lub 4 otworów.


Opcja	Opis
	Domyślna Brak otworów Ustawienia AutoDefault mogą zmienić tą opcję.
	Brak otworów
	1 otwór
	2 otwory
	4 otwory

Pozycje otworów

Tabela 1.

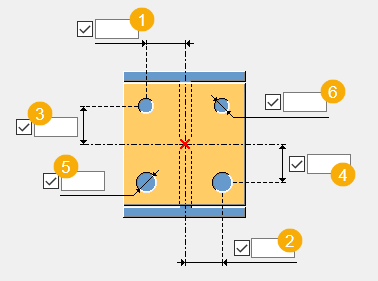

	Opis
1	Odległość pozioma między środkiem belki podrzędnej a górnym otworem.
2	Odległość pozioma między środkiem belki podrzędnej a dolnym otworem.
3	Odległość pionowa między środkiem belki podrzędnej a górnym otworem.
4	Odległość pionowa między środkiem belki podrzędnej a dolnym otworem.
5	Średnica dolnego otworu.
6	Średnica górnego otworu.

karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Ogólne

Zakładka Projekt

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Projekt

Karta Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Karta Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
