Oparcie (30)

Osadzenie (30) łączy dwie belki, które krzyżują się, ale nie kolidują ze sobą. Belki znajdują się w płaszczyznach równoległych. Gdy odległość między belkami jest mniejsza lub równa 50 mm, pomiędzy belkami tworzona jest blacha. Jeżeli odległość jest większa niż 50 mm, pomiędzy dolnym pasem belki drugorzędnej a blachą łączącą przyspawana jest blacha pionowa z żebrami. Kąty poziome pomiędzy belkami mogą się różnić.

Utworzone obiekty

Blacha łącząca
Żebra (element główny, podrzędny, wewnętrzny)
śruby
Spoiny

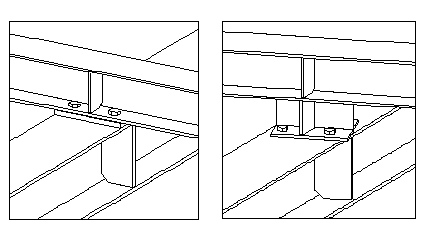

Zastosowania


Sytuacja	Opis
	Dwie belki połączone za pomocą przykręcanej blachy łączącej. Żebra są tworzone.
	Nośne połączenie belek. Opcje dla 1, 2, 3 lub 4 śrub.
	Nośne połączenie belek. Opcja podkładki.
	Nośne połączenie belek. Podpora stężenia.

Kolejność wyboru

Wybierz element główny (belkę).
Wybierz element podrzędny (belkę).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Opis
1	Blacha łącząca
2	Żebra elementu głównego
3	Żebro elementu podrzędnego

karta Obraz

Karta Obraz umożliwia określenie wymiarów połączenia i typu blachy.

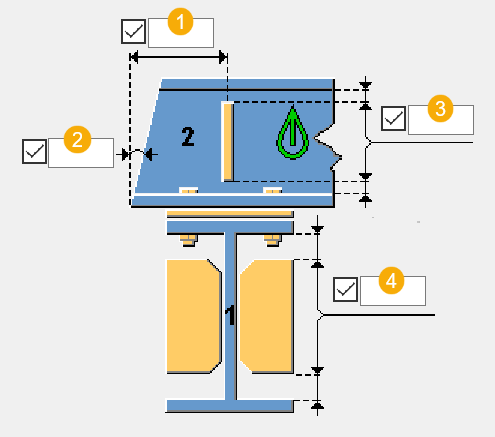

Wymiary


	Opis
1	Odległość żebra elementu podrzędnego od krawędzi belki podrzędnej

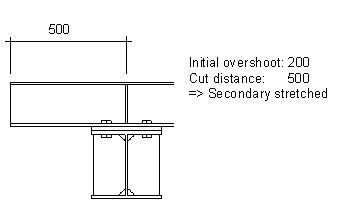

2	Wymiary cięcia końca belki podrzędnej równolegle do belki głównej Jeśli początkowa wewnętrzna wartość jest dłuższa niż wprowadzona wartość, nic nie zostanie zrobione z belką drugorzędną. Jeśli wprowadzona wartość jest większa niż początkowa wewnętrzna wartość, belka drugorzędna zostanie rozciągnięta i dopasowana.
3	Tolerancja żebra elementu podrzędnego Określ wymiar pomiędzy blachą żebra a pasami elementu podrzędnego. Domyślnie wartość wynosi zero.
4	Tolerancja żebra elementu głównego Określ wymiar luzu między blachą żebra a pasami elementu głównego. Domyślnie wartość wynosi zero.

Dopasowanie belki podrzędnej


Opcja	Opis
	Domyślna Element podrzędny jest lub nie jest dopasowany. Ustawienia AutoDefault mogą zmienić tą opcję.
	Element podrzędny nie jest dopasowany.
	Element podrzędny jest dopasowany.
	Automatycznie Element podrzędny jest lub nie jest dopasowany.

Typ blachy łączącej


Opcja	Opis
	Domyślna Blacha kwadratowa Ustawienia AutoDefault mogą zmienić tą opcję.
	Blacha kwadratowa
	Blacha okrągła
	Profil belki

karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis	Domyślna
Żebra gł.	Grubość, szerokość i wysokość żeber elementu głównego	Grubość: 50% grubości śruby zaokrąglone w górę do następnej blachy standardowej. Szerokość: Jeśli szerokość nie zostanie wprowadzona, szerokość żebra zostanie zdefiniowana na podstawie szerokości pasa.
blacha	Grubość, szerokość i wysokość blachy Jeżeli na karcie Obraz wybrano profil belki jako blachę, wybierz profil belki w katalogu profili i zdefiniuj grubość.	Grubość: 50% grubości śruby Wartości szerokości i wysokości definiują wymiary blach pomiędzy elementem głównym i podrzędnym. Szerokość zmienia wartość równolegle do elementu głównego. Jeśli luz pomiędzy elementem głównym i podrzędnym jest mniejszy lub równy `50 mm`, grubość blachy jest ustawiana na równą luzowi. Jeśli luz jest większy niż `50 mm`, grubość będzie miała wpływ na grubość blachy poziomej i pionowej oraz grubość wewnętrznego żebra.
Żebra	Grubość, szerokość i wysokość żeber elementu podrzędnego	Grubość: 50% grubości śruby zaokrąglone w górę do następnej blachy standardowej. Szerokość: Jeśli szerokość nie zostanie wprowadzona, szerokość żebra zostanie zdefiniowana na podstawie szerokości pasa.
Żebra wewn.	Grubość wewnętrznych żeber blachy, która powstaje, gdy odległość pomiędzy profilami jest większa niż `50 mm`.	`10 mm`


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

karta Parametry

Karta Parametry umożliwia określenie typu i wymiarów fazowań żebra.

Typ fazowania


Opcja	Opis
	Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania Zauważ, że ten kształt może spowodować kolizję żebra z zaokrąglaniem profilu I.
	Fazowanie liniowe
	Fazowanie wypukłe
	Fazowanie wklęsłe

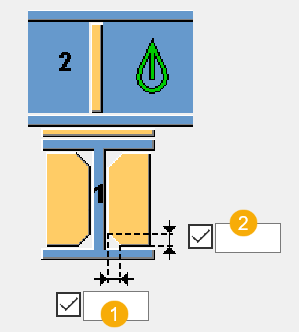

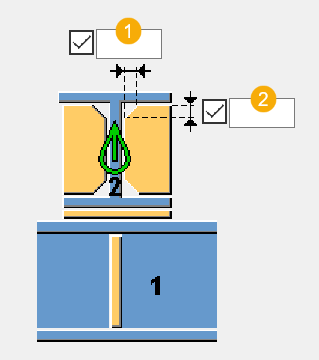

Wymiary fazowania


Żebra elementu głównego	Żebra elementu podrzędnego


	Opis
1	Poziomy wymiar fazowania
2	Pionowy wymiar fazowania

Karta Śruby

Karta Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

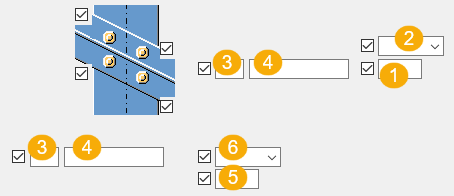

Wymiary grupy śrub


	Opis
1	Wymiary pozycji poziomej grupy śrub.
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Wymiar pozycji pionowej grupy śrub.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Komentarz

Można podać komentarz.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.
