Osadzenie z blachą czołową (2)

Osadzenie z blachą czołową (2) łączy belkę ze głowicą słupa. Połączenie tworzy dwie blachy, jedną przyspawaną do dołu belki, a drugą do głowicy słupa. Blachy są połączone za pomocą śrub.

Utworzone obiekty

Blachy czołowe
Blacha końcowa
śruby
Spoiny

Zastosowania


Sytuacja	Opis

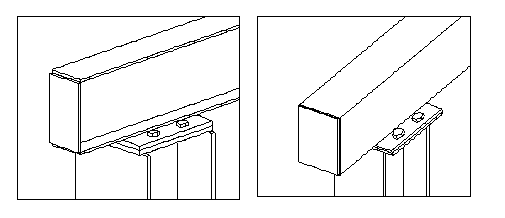

	Belka i słup są połączone za pomocą dwóch blach czołowych, które są przyśrubowane. Blacha końcowa jest tworzona na końcu belki.

Kolejność wyboru

Wybierz element główny (belkę lub słup).
Wybierz element podrzędny (belkę lub słup).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Opis
1	Górna bl. czołowa Dolna bl. czołowa
2	Blacha końcowa

Karta Obraz

Na karcie Obraz można określić wymiary połączenia.

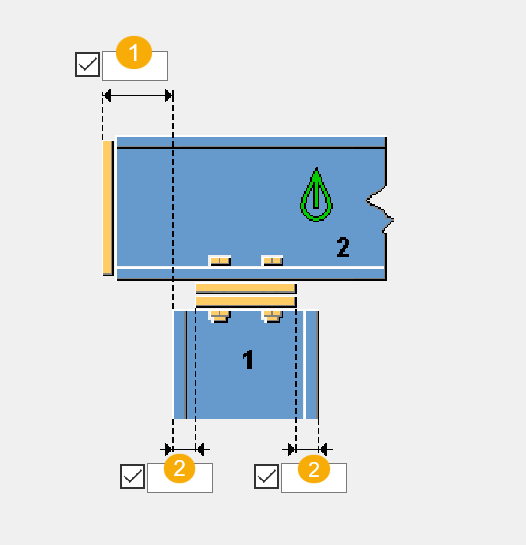

Wymiary


	Opis	Domyślna
1	Odległość cięcia końca belki podrzędnej od krawędzi elementu głównego.
2	Odległość krawędzi blachy końcowej od krawędzi elementu głównego.	`-10 mm` Wartości dodatnie powodują przesunięcie krawędzi blachy końcowej w kierunku środka słupa.

Karta Elementy

Zakładka Elementy umożliwia określenie właściwości elementu.

Elementy


Opcja	Opis
Dolna bl. czołowa	Grubość, szerokość i wysokość blachy czołowej.
Górna bl. czołowa	Grubość, szerokość i wysokość blachy czołowej.
Blacha końcowa	Grubość, szerokość i wysokość blachy końcowej. W przypadku pozostawienia grubości blachy pustej, blacha końcowa nie zostanie utworzona.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Karta Parametry

Karta Parametry służy do określenia wymiarów blachy.

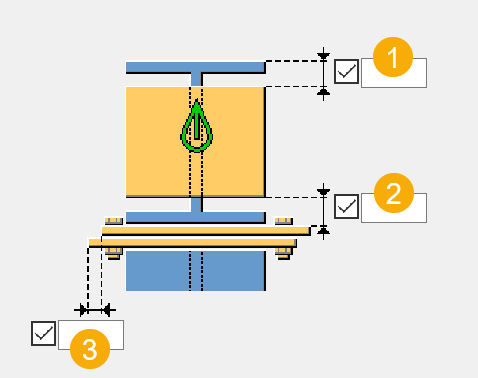

Wymiary blach


	Opis
1	Odległość krawędzi blachy końcowej od półki elementu podrzędnego. Odległość ta wpływa na rozmiar blachy końcowej przyspawanej do końca elementu podrzędnego.
2	Odległość krawędzi blachy końcowej do górnej blachy czołowej. Odległość ta wpływa na rozmiar blachy końcowej przyspawanej do końca elementu podrzędnego.

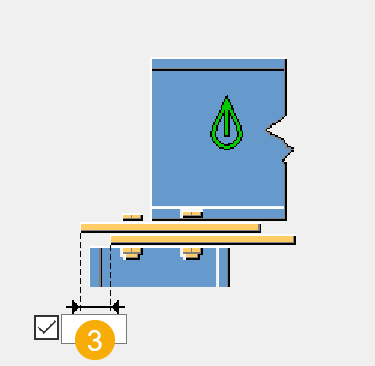

3	Wymiar krawędzi blachy czołowej.

Wielkość odstępu

Umożliwia zdefiniowanie wartości granicznej szczeliny między blachą końcową a belką podrzędną. W sytuacji, gdy belka jest nieco zakrzywiona lub nachylona, za pomocą tego parametru można zdecydować, czy kąt końca belki jest na tyle mały, że koniec belki można potraktować jako prosty.

Jeśli rzeczywista wielkość szczeliny jest mniejsza niż ta wartość, koniec belki jest prosty.

Jeśli rzeczywista szczelina jest większa niż ta wartość, koniec belki jest dociągany do blachy końcowej.

Karta Śruby

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

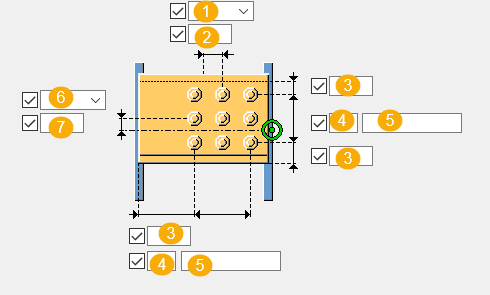

Wymiary grupy śrub


	Opis
1	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
2	Wymiar pozycji pionowej grupy śrub.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub. Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony. Środek: od osi elementu podrzędnego do osi śrub. Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.
7	Wymiary pozycji poziomej grupy śrub.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4
