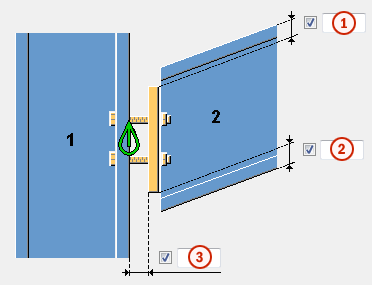

1

Górne położenie blachy końcowej względem wierzchu belki podrzędnej.

Jeżeli nie zostanie podana żadna wartość, o wielkości blachy końcowej zdecydują śruby i odległości od ich krawędzi. W przypadku wpisania obu wartości odległość położenia zastępuje wartości odległości od krawędzi śrub.

10 mm

2

Dolne położenie blachy końcowej względem spodu belki podrzędnej.

3

Szczelina między podkładką z blachy a elementem głównym.

W razie braku podkładki z blachy zdefiniowana szczelina jest tworzona między blachą końcową a elementem głównym.

0 mm

Grubość, szerokość i wysokość blachy końcowej.

Szerokość i wysokość są określane poprzez odległości krawędzi grupy śrub. Wysokość można też wprowadzić jako odległość krawędzi blachy od górnej i dolnej krawędzi belki podrzędnej.

Osadzenie

Określa, czy pod blachą końcową jest tworzone osadzenie.

Osadzenie jest tworzone tylko wtedy, gdy zostanie wprowadzona grubość osadzenia.

Dodanie blachy osadzenia powoduje przesunięcie blachy końcowej domyślnie o 20 mm poniżej spodu belki podrzędnej.

szerokość = szerokość blachy końcowej

wysokość = wysokość belki podrzędnej

Łącznik L

Określa, czy profil osadzenia zostanie utworzony pod blachą końcową. Długość kątownika jest określana za pomocą szerokości osadzenia.

Jeżeli zostanie wprowadzony profil kątownika osadzenia, osadzenie będzie kątownikiem zamiast blachy nawet po wprowadzeniu grubości blachy.

Dodanie kąta osadzenia nie powoduje przeciągania blachy końcowej w tym samym kierunku co blachy konsoli. W celu uniknięcia kolizji między kątownikiem i belką podrzędną należy zmodyfikować blachę końcową lub wprowadzić szczelinę między blachą końcową i profilem osadzenia.

szerokość = szerokość blachy końcowej

Łącznik

Grubość podkładki z blachy.

Blacha zostanie utworzona tylko po wprowadzeniu grubości blachy.

szerokość = definiowana przez grupę śrub oraz odległości krawędzi podkładki z blachy

Ilość blach dystansowych(DEF=1)

Umożliwia określenie liczby podkładek z blachy do utworzenia.

Blacha gięta

Grubość, szerokość i wysokość blachy giętej.

Blacha zostanie utworzona tylko po wprowadzeniu grubości blachy.

Blach giętych można również używać ze zwykłymi podkładkami z blachy.

szerokość = ustalana na podstawie cech wewnętrznych śrub w grupie śrub

Żebra

Umożliwia określenie, czy podczas mocowania belki do półki słupa mają być tworzone żebra słupa.

Wpisanie któregokolwiek wymiaru powoduje utworzenie żeber.

grubość = 20 mm

szerokość = szerokość półki słupa

wysokość = wysokość środnika słupa

Żebro góra poz.

Określenie, czy mają być tworzone poziome żebra belki.

Wpisanie któregokolwiek wymiaru powoduje utworzenie żeber.

grubość = 20 mm

szerokość = szerokość półki belki

wysokość = 300 mm

Żebro dół poziome

Nr pozycji

Przedrostek i numer początkowy numeru pozycji elementu.

Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.

Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Materiał

Klasa materiału.

Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.

Nazwa

Ta nazwa będzie widoczna w rysunkach i raportach.

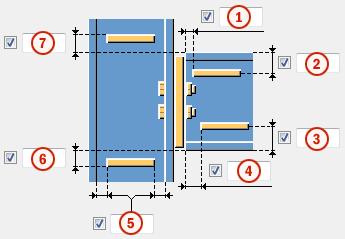

1

4

Odległość między poziomym żebrem belki a końcem belki.

2

3

Odległość między poziomym żebrem belki a półką belki.

0,25 * wysokość belki

5

Odległość między żebrem a półką elementu głównego.

6

7

Odległość między żebrem elementu głównego a półką belki.

1

Długość poziomej części giętej podkładki z blachy.

2

Odległość między blachą końcową a osadzeniem.

W przypadku używania kątów (profili) osadzenia należy zmienić tę wartość albo rozmiar blachy końcowej, aby uniknąć kolizji między belką podrzędną a profilem.

20 mm

Domyślna

Żebra są równoległe do elementu podrzędnego.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Żebra są równoległe do elementu podrzędnego.

Żebra są prostopadłe do elementu głównego.

1

Pionowa odległość śrub od krawędzi w podkładce z blachy.

Rozmiar podkładki z blachy jest definiowany przez grupę śrub oraz odległości krawędzi. Odległości krawędzi w pionie i poziomie symetrycznie określają odległość. Wartości dodatnie zwiększają rozmiar podkładki z blachy.

2

Pozioma odległość krawędzi śruby w podkładce z blachy.

Rozmiar podkładki z blachy jest definiowany przez grupę śrub oraz odległości krawędzi. Odległości krawędzi w pionie i poziomie symetrycznie określają odległość. Wartości dodatnie zwiększają rozmiar podkładki z blachy.

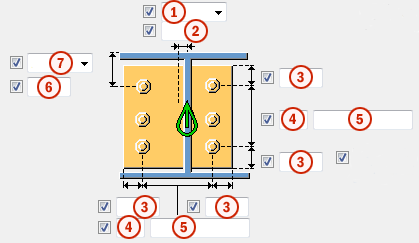

1

Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.

• Lewy: Od lewej krawędzi elementu podrzędnego do śruby najbliżej lewej strony.



• Środek: od osi elementu podrzędnego do osi śrub.



• Prawy: od prawej krawędzi elementu podrzędnego do śruby najbliżej prawej strony.



2

Wymiary pozycji poziomej grupy śrub.

3

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

4

Liczba śrub.

5

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

6

Wymiar pozycji pionowej grupy śrub.

7

Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.

• Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry.



• Środek: od osi śrub do osi elementu podrzędnego.



• Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.



Budowa/Warsztat

Lokalizacja montażu śrub.

Budowa

1

Wymiary poziomych cięć półki.

10 mm

2

Wymiary pionowych cięć półki.

Odstęp między krawędzią nacięcia a półką belki jest równa zaokrągleniu środnika elementu głównego. Wysokość nacięcia jest zaokrąglana w górę do najbliższych 5 mm.
