Blacha węzłowa przykręcana (196)

Blacha węzłowa przykręcana (196) umożliwia utworzenie połączenia od 1 do 10 stężeń z belką lub słupem przy użyciu blachy węzłowej przykręconej lub przyspawanej do belki lub słupa. Stężenia są przykręcane do blachy węzłowej. Połączenie kątownikami można utworzyć na krawędziach stężeń lub po każdej stronie.

Utworzone obiekty

Blacha węzłowa
Połączenia kątownikiem lub blachami ścinanymi (opcjonalnie) łączy blachę węzłową z belką lub słupem
Połączenia kątownikiem (opcjonalnie) łączą stężenie z blachą węzłową
Blachy łączące
Blachy uszczelniające (stężenia z kształtownika zamkniętego)
Żebra (opcjonalnie)
Śruby
Spoiny
Cięcia

Zastosowania


Sytuacja	Opis
	Profil stężenia: RHS Blacha węzłowa jest przykręcona do pasa belki przy użyciu połączenia kątownikiem. Stężenia są ułożone wokół blachy węzłowej i przymocowane do niej za pomocą śrub i połączeń kątownikiem.
	Profil stężenia: Rura Blacha węzłowa jest przyspawana do środnika belki. Stężenie jest podcięte wokół blachy węzłowej oraz przymocowane do niej.
	Profil stężenia: T Blacha węzłowa jest spawana do pasa belki. Stężenie jest przykręcone do blachy węzłowej.
	Profil stężenia: L Blacha węzłowa jest spawana do pasa słupa. Stężenie jest przykręcone do blachy węzłowej.

Przed rozpoczęciem

Utwórz belkę lub słup oraz od 1 do 10 stężeń.

Kolejność wyboru

Wybierz element główny (belkę lub słup).
Wybierz element podrzędny (pierwsze stężenie).
Wybierz drugi element podrzędny (drugie stężenie).
Wybierz kolejne elementy podrzędne (kolejne stężenia).
Kliknij środkowym przyciskiem myszy, aby utworzyć komponent.

Klucz identyfikacji elementu



1	Blacha węzłowa
2	Połączenie kątownikiem

Uwaga:

Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.

Zakładka Obraz

Na zakładce Obraz można określić wymiary kontrolujące położenie oraz kształt blachy węzłowej.

Wymiary


	Opis
1	Umożliwia zdefiniowanie odległości między krawędzią blachy węzłowej a elementem głównym.
2	Zdefiniuj kąt narożnika blachy węzłowej (w stopniach). Ta wartość wpływa na kształt blachy węzłowej.
3	Zdefiniuj długość krawędzi blachy węzłowej. Ta wartość wpływa na kształt blachy węzłowej.
4	Umożliwia zdefiniowanie odległości między stężeniami.
5	Umożliwia zdefiniowanie odległości między elementem głównym a stężeniem.
6	Zdefiniuj odległość między połączeniem kątownikiem lub krawędzią blachy łączącej a krawędzią blachy węzłowej.

Uwaga: W poniższych przykładach przedstawiono tylko niektóre spośród dostępnych opcji. Na zakładce Obraz dostępne są dodatkowe opcje.

Położenie blachy węzłowej

Dostępne opcje umożliwiają zdefiniowanie położenia blachy węzłowej w przypadku korzystania z blachy podstawy.


Opcja	Opis
	Domyślna Blacha węzłowa jest równoległa do elementu głównego. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Blacha węzłowa jest równoległa do stężenia.

Fazowanie blachy węzłowej

Zdefiniuj typ i wymiary fazowania blachy węzłowej oraz limit kąta dla równoległych stężeń.


	Opis
1	Odległość między blachą łączącą a wewnętrznym pasem elementu głównego.
2	Odległość pozioma między krawędzią blachy węzłowej a pasem elementu głównego.
3	Wymiar poziomy fazowania. Domyślnie drugie fazowanie nie jest tworzone.
4	Wymiar pionowy fazowania. Domyślnie drugie fazowanie nie jest tworzone.

Wielkość cięcia

Jeżeli blacha węzłowa przebiega przez element główny, umożliwia zdefiniowanie wielkości cięcia utworzonego dla blachy węzłowej.


	Opis
1	Definiowanie poziomego rozmiaru cięcia.
2	Definiowanie pionowego rozmiaru cięcia.

Karta Blacha węzłowa

Na zakładce Blacha węzłowa można określić właściwości, kształt i pozycję blachy węzłowej, właściwości i orientację połączenia kątownikiem oraz limit kąta dla stężenia równoległego.

Blachy


Opcja	Opis
Blacha węzłowa	Grubość, szerokość i wysokość blachy węzłowej.
Blachy łączące	Grubość i szerokość blachy łączącej.
Profil L	Wybierz profil połączenia kątownikiem z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Uwaga: W poniższych przykładach przedstawiono tylko niektóre spośród dostępnych opcji. Na zakładce Blacha węzłowa dostępne są dodatkowe opcje.

Połączenie blachy węzłowej

Dostępne opcje umożliwiają zdefiniowanie sposobu połączenia blachy węzłowej z elementem głównym.


Opcja	Opis
	Domyślnie Blacha węzłowa jest przyspawana bezpośrednio do elementu głównego. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Blacha węzłowa jest połączona z elementem głównym za pomocą kątowników. Wybierz stronę blachy węzłowej, z której tworzone są połączenia kątownikami.
	Blacha węzłowa jest połączona z elementem głównym za pomocą blachy łączącej. Wybierz stronę blachy węzłowej, z której tworzona jest blacha łącząca.

Orientacja kątowników

Dostępne opcje umożliwiają zdefiniowanie umieszczenia połączenia kątownikiem na połączeniu.


Opcja	Opis
	Domyślnie Kątownik jest umieszczony w połączeniu tak, że dłuższe ramię jest połączone z blachą węzłową. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Kątownik jest umieszczony w połączeniu tak, że dłuższe ramię jest połączone z elementem głównym.

Kształt blachy węzłowej

Po wybraniu opcji optymalizacji ciężaru blachy węzłowej można zdefiniować, czy kolejność wybierania stężeń wpływa na ich pozycję.


Opcja	Opis
	Domyślnie Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Ta opcja umożliwia optymalizację ciężaru blachy węzłowej.

Pozycja podpory


Opcja	Opis
	Domyślnie Brak wpływu na pozycję stężenia. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Pierwsze wybrane stężenie jest umieszczane najbliżej elementu głównego.

Pozycja blachy węzłowej na stężeniu

Dostępne opcje umożliwiają zdefiniowanie umieszczenia blachy węzłowej na stężeniu. W razie potrzeby pozycję blachy węzłowej można dopasować precyzyjnie, przesuwając ją w kierunkach z lub y.


Opcja	Opis
	Domyślnie Blacha węzłowa jest umieszczona w środku stężenia. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	Blacha węzłowa jest umieszczona na górnej półce stężenia.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku z.
	Umożliwia zdefiniowanie zakresu przesunięcia blachy węzłowej w kierunku y.

Definiowanie położenia blachy węzłowej na belce lub słupie


Opcja	Opis
	Wybierz położenie blachy węzłowej. Opcją domyślną jest umieszczenie równolegle do stężenia.

Zakładka Połączenie stężenia

Należy użyć zakładki Połączenie stężenia, aby zdefiniować blachę uszczelniającą, podcięcie stężenia i właściwości otworu podłużnego.

Blacha uszczelniająca


Opcja	Opis
Blacha uszczelniająca	Grubość blachy uszczelniającej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Podcięcie stężenia


Opcja	Opis
	Określ, czy stężenie jest podcięte.
	Wymiar pionowy nacięcia. Wymiar poziomy nacięcia. Kąt podcięcia.
	Zdefiniuj odległość blachy od zewnętrznej krawędzi stężenia.
	Wybierz, czy należy utworzyć cięcia skośne na krawędziach stężenia, czy też utworzyć kwadratowe zakończenie stężenia.

Zakładka śrub blachy węzłowej

Na zakładce Śruby blachy węzłowej można określić właściwości grupy śrub łączących blachę węzłową z elementem głównym oraz połączenie kątownikiem.

Wymiary grupy śrub



1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
4	Wymiar pozycji pionowej grupy śrub.
5	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
6	Wymiary pozycji poziomej grupy śrub.
7	Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.



1	Lokalizacja montażu śrub.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Typ mocowania połączenia kątownikiem


Opcja	Opis
	Domyślnie Obie części są śrubowane. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Jeśli element główny jest profilem rurowym, połączenia kątownikami są spawane do elementu głównego i przykręcane do elementu podrzędnego. W przeciwnym razie połączenia kątownikami są przykręcane do obu elementów.
	Element główny jest przykręcany, a podrzędny spawany.
	Element główny jest spawany, a podrzędny przykręcany.
	Obie części są śrubowane.
	Oba elementy są spawane.

Śruby na blasze węzłowej

Dostępne opcje umożliwiają określenie, czy jeśli nie są używane połączenia kątownikami, blacha węzłowa jest połączona z elementem głównym za pomocą śrub.


Opcja	Opis
	Domyślnie W blasze węzłowej nie są tworzone śruby. Można zmienić tę opcję za pomocą funkcji Autodefaults.
	W blasze węzłowej są tworzone śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

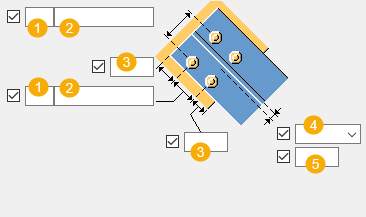

Zakładka Śruby stężenia 1/Śruby stężenia 2/Śruby stężenia 3

Na zakładkach Śruby stężenia1, Śruby stężenia2 i Śruby stężenia3 można określić śruby łączące pierwsze, drugie i trzecie i kolejne stężenia z blachą węzłową.

Wymiary grupy śrub


	Opis
1	Liczba śrub.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
5	Wymiar pozycji pionowej grupy śrub.

Odległość śruby

Dostępne opcje umożliwiają określenie minimalnej odległości między śrubami blachy łączącej a punktem przecięcia elementu głównego i osiami stężenia. Jeśli stężenie jest prostopadłe do elementu głównego, odległość jest mierzona od osi elementu głównego do najbliższych śrub.

Atrybuty dla połączenia Przecięcie rur (22)

W przypadku elementów podrzędnych z rur Blacha węzłowa przykręcana (196) automatycznie usuwa obiekty łączące utworzone między blachą węzłową a elementem podrzędnym, a następnie używa połączenia Przecięcie rur (22) między blachą węzłową a elementem podrzędnym z rury.

Aby zdefiniować plik właściwości używane przez Przecięcie rur (22), przejdź do zakładki Śruby stężenia 2 i wprowadź nazwę pliku właściwości w polu Właściwości przecięcia rur (22).

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zakładka Śruby kątownika

Na zakładce Śruby kątownika można określić śruby łączące kątowniki.

Element


Opcja	Opis
Profil L	Wybierz profil połączenia kątownikiem z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

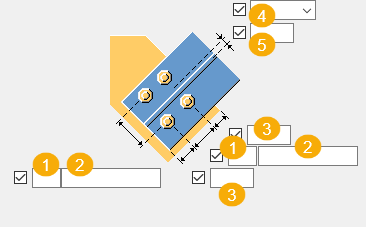

Wymiary grupy śrub


	Opis
1	Liczba śrub.
2	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Zdefiniuj odległość krawędzi między kątownikiem a stężeniem.
5	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
6	Wymiar pozycji pionowej grupy śrub.

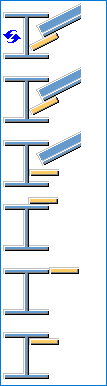

Pozycja kątownika


Opcja	Opis
	Wybierz pozycję połączenia kątownikiem.

Karta Żebra

Zakładka Żebra umożliwia określenie właściwości i wymiarów żeber.

Elementy


Element	Opis
Żebro 1, Żebro 2	Grubość żebra.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Długość żebra


	Opis
1	Zdefiniuj odległość między krawędzią żebra a krawędzią blachy węzłowej.
2	Umożliwia zdefiniowanie długości żebra.

Wymiary żebra


	Opis
1	Zdefiniuj szerokość żebra.
2	Zdefiniuj długość podstawy żebra.
3	Zdefiniuj długość elementu skośnego żebra.
4	Zdefiniuj odległość od osi żebra.
5	Zdefiniuj odległość pionową między podstawą żebra a elementem skośnym.

Typ fazowania


Opcja	Opis
	Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wypukłym
	Fazowanie łukiem wklęsłym
