Morskie U (193)
Morskie U (193) tworzy połączenie w kształcie litery U z kolejnymi belkami lub złożonymi belkami z blach. Można kontrolować długość cięć i spoin.
Utworzone obiekty
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|

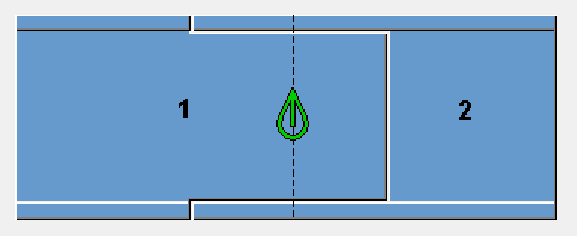

Kolejne belki połączone połączeniem w kształcie litery U. |
Kolejność wyboru
-
Wybierz element główny.
-
Wybierz pierwszy element podrzędny.
-
Wybierz następne elementy podrzędne.
Można wybrać maksymalnie pięć elementów podrzędnych.
-
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.
karta Obraz

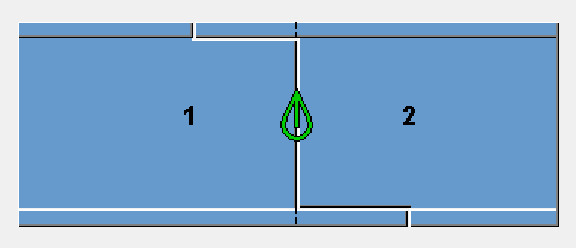

Karta Obraz pokazuje połączenie między dwiema belkami.
Połączenie
karta Parametry
Karta Parametry służy do definiowania geometrii połączenia i spawania.

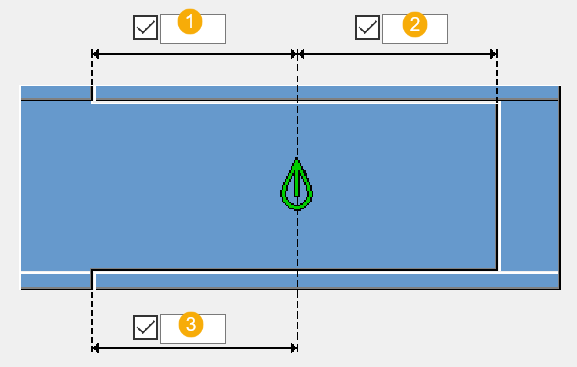

Wymiary
| Opis | |
|---|---|
|
1 |
Długość zakładu przy górnej półce pierwszego wybranego elementu. |
|
2 |
Długość zakładu drugiego wybranego elementu. |
|
3 |
Długość zakładu przy dolnej półce pierwszego wybranego elementu. |
Spoiny
| Opcja | Opis |
|---|---|
 |
Domyślna Spawanie jest tworzone. Ustawienia AutoDefault mogą zmienić tą opcję. |
 |
Spawanie nie jest tworzone. |
 |
Spawanie jest tworzone. |
karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
