Blacha stężenia w środku (18)

Komponent Blacha stężenia w środku (18) tworzy blachę węzłową w celu połączenia prętów stężenia.

Utworzone obiekty

Blacha węzłowa
Widełki lub blacha
Ściągi (opcjonalnie)
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Okrągła blacha węzłowa z otworem.
	Kwadratowa blacha węzłowa.
	Okrągła blacha węzłowa. Tworzone są ściągi.

Przed rozpoczęciem

Zamodeluj przynajmniej 3 pręty stężenia.

Kolejność wyboru

Wybierz pręty stężenia.
Kliknij środkowy przycisk myszy, aby utworzyć środkową blachę węzłową i widełki.

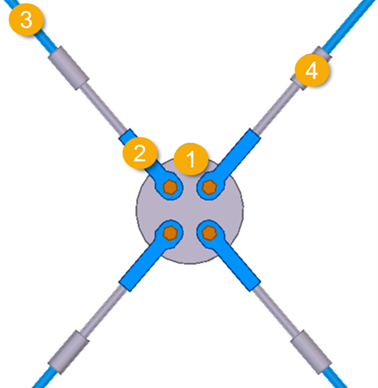

Klucz do identyfikacji elementów


	Opis
1	Blacha węzłowa
2	Widełki
3	Pręt stężenia
4	Ściąg

Karta Obraz

Karta Obraz umożliwia określenie kształtu i wymiarów blachy środkowej.

Kształt blachy węzłowej


Opcja	Opis
	Okrągła blacha węzłowa
	Okrągła blacha węzłowa z otworem
	Kwadratowa blacha węzłowa z otworem
	Kwadratowa blacha węzłowa

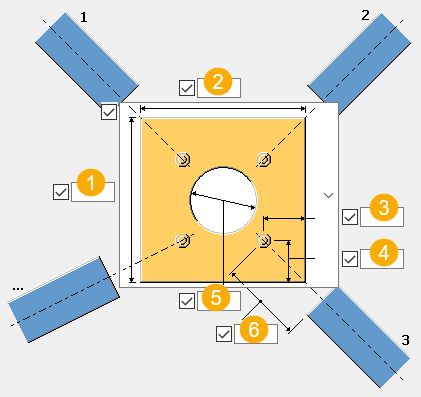

Wymiary blachy węzłowej


	Opis
1	Wysokość blachy węzłowej.
2	Szerokość kwadratowej blachy węzłowej.
3	Odległość od krawędzi śruby. Pozioma odległość śrub od krawędzi w przypadku kwadratowych blach węzłowych.
4	Pionowa odległość śrub od krawędzi w przypadku kwadratowych blach węzłowych.
5	Średnica otworu w blasze węzłowej.

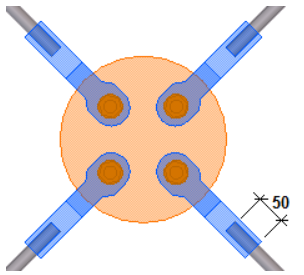

6	Długość widełek, liczona od środka otworu do końca widełek.

Kształt i wymiar fazowania


Opcja	Opis
	Bez fazowania
	Fazowanie liniowe Określ wymiar fazowania.
	Fazowanie wypukłe Określ wymiar fazowania.

Położenie blachy węzłowej

Wybierz pozycję blachy węzłowej względem prętów stężenia.


Opcja	Opis
	Środek narożnika między pierwszym a drugim prętem.
	Prostopadle do pierwszego pręta.

Utwórz blachę jako

Blacha wieloboczna. Profilem może być na przykład PL12.
Belka. Profilem może być na przykład PL300*300.

Wprowadź przedrostek profilu belki. Przedrostek można wprowadzić tylko wtedy, gdy blacha jest tworzona jako profil belki.

Karta Widełki

Karta Widełki umożliwia określenie właściwości widełek.

Elementy


Opcja	Opis
Blacha	Grubość widełek.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

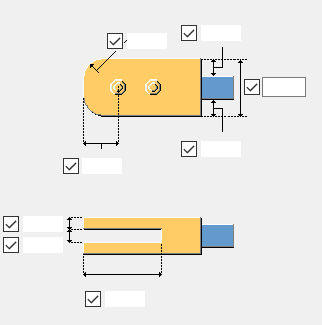

Kształt i wymiary elementu

Wybierz kształt widełek: Element 1 lub Element 2.


Opcje	Opis
	Określ wymiary zmniejszonych widełek.
	Określ wymiary widełek.

Karta Parametry

Karta Parametry umożliwia zdefiniowanie właściwości, kształtu i wymiarów blachy końcowej.

Elementy


Opcja	Opis
Blacha końcowa	Grubość, szerokość i wysokość blachy końcowej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Kształt blachy końcowej


Opcja	Opis
	Domyślna Kwadrat Ustawienia AutoDefault mogą zmienić tą opcję.
	Kwadrat
	Okrągły

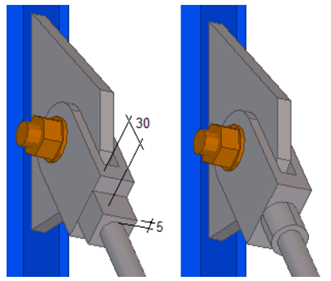

Offset blachy końcowej


Opcja	Opis	Przykład
	Określ offset blachy końcowej od pręta stężenia.	Grubość blachy końcowej jest ustawiana jako `30`, a offset jest ustawiany na `5`.

Karta Śruby

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

Wymiary grupy śrub


	Opis
1	Liczba śrub w kierunku podłużnym (osiowo względem pręta).
2	Rozstaw śrub w kierunku podłużnym.
3	Liczba śrub w kierunku poprzecznym.
4	Rozstaw śrub w kierunku poprzecznym.
5	Offset grupy śrub w kierunku poprzecznym.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	`20 mm`
Norma śruby	Norma śruby używana w komponencie.	`4014-8.8`
Tolerancja	Odstęp między śrubą a otworem.	`3 mm`
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.
Typ zespołu	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Można określić wymiary w kierunku poziomym i pionowym w przypadku otworów podłużnych, a także szczelinę w przypadku otworów powiększonych lub gwintowanych. Wartością domyślną jest 0 mm, co powoduje utworzenie otworu okrągłego.


	Opis
1	Wymiar pionowy otworu podłużnego.
2	Wymiar poziomy otworu podłużnego.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Karta Napinacz T

Karta Napinacz T umożliwia określenie właściwości i wymiarów ściągów.

Elementy


Opcja	Opis	Domyślna
Napinacz T	Umożliwia wybranie profilu z katalogu profili.	`D40`
Element B	Umożliwia wybranie profilu z katalogu profili. Jest to profil pręta między widełkami a ściągiem.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Utwórz ściąg


Opcja	Opis	Przykład
	Napinacz nie jest tworzony.
	Napinacz jest tworzony.
	Napinacz jest tworzony. Do stężenia jest dodawany ogranicznik. Stosowany do rur ściskanych.
	Napinacz jest tworzony. Ogranicznik jest umieszczany wewnątrz rury ściskanej.

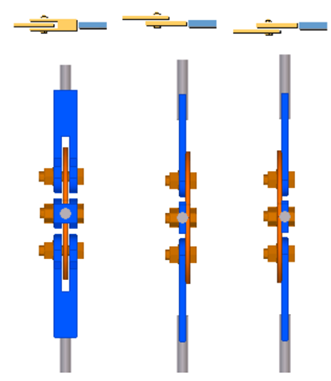

Pozycja blachy


Opcja	Opis	Przykład
	Określ pozycję blachy na widełkach.

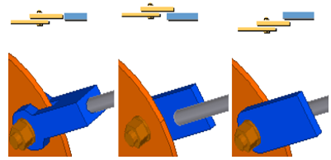

Pozycja widełek


Opcja	Opis	Przykład
	Określ pozycję widełek na pręcie stężenia.

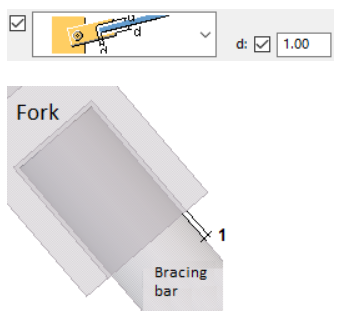

Otwór w widełkach


Opcja	Opis	Przykład
	Wybierz, czy w widełkach ma zostać utworzony otwór. Otwór jest zawsze prostopadły. Otwór można określić, jeśli jest tworzony zarówno ściąg, jak i dodatkowy pręt stężenia.
	Umożliwia zdefiniowanie szczeliny otworu.	Wartością domyślną jest `1 mm`.

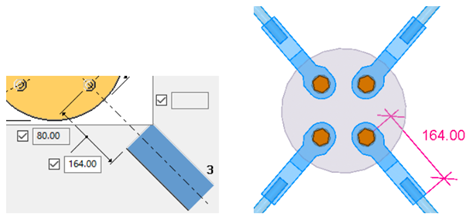

Wymiary


	Opis	Domyślna
1	Określ zakład dodatkowego pręta stężenia w ściągu.	`0 mm`
2	Określ zakład pręta stężenia.
3	Określ długość dodatkowego pręta stężenia między widełkami a ściągiem.	`300 mm`
4	Określ długość ściągu.	`40 mm`
5	Określ zakład pręta stężenia w ściągu.	`0 mm`

Wytnij element B w widełkach

Wybierz, czy widełki mają zostać przycięte, jeśli pręt stężenia przechodzi przez widełki. Przycięcie widełek jest dostosowywane do rozmiaru pręta stężenia.


Przykład	Opis
	Element B jest przycinany.
	Element B nie jest przycinany.

Napinacz T dodany jako podrzędny

Wybierz, czy ściąg ma zostać dodany do pręta stężenia, czy ma być traktowany jak element luźny i przyspawany do pręta stężenia.



	Wybranie opcji Tak powoduje dodanie ściągu do pręta stężenia.
	Wybranie opcji Nie powoduje przyspawanie ściągu do pręta stężenia.

Dodatkowe napinacze

Karta Dodatkowe napinacze umożliwia określenie właściwości i wymiarów dodatkowych ściągów. Można określić dwa typy ściągów. Dodatkowe ściągi można określić, jeśli jest połączony więcej niż jeden pręt stężenia. Jeśli występuje tylko jeden pręt stężenia, wówczas do ściągów są używane ustawienia określone na karcie Napinacz T.

Elementy


Opcja	Opis
Napinacz T	Umożliwia wybranie profilu z katalogu profili.
Element B	Umożliwia wybranie profilu z katalogu profili. Jest to profil pręta między widełkami a ściągiem.


Opcja	Opis

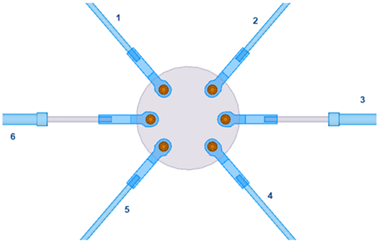

Zastosuj dla numeru napinacza	Określ pręty, do których ma być stosowane ustawienie dotyczące dodatkowych ściągów. Aby określić wiele numerów prętów, rozdziel je znakiem spacji.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Utwórz ściąg


Opcja	Opis
	Napinacz nie jest tworzony.
	Napinacz jest tworzony.
	Napinacz jest tworzony. Do stężenia jest dodawany ogranicznik. Stosowany do rur ściskanych.
	Napinacz jest tworzony. Ogranicznik jest umieszczany wewnątrz rury ściskanej.

Wymiary


	Opis
1	Określ zakład dodatkowego pręta stężenia w ściągu.
2	Określ zakład pręta stężenia.
3	Określ długość dodatkowego pręta stężenia między widełkami a ściągiem.
4	Określ długość ściągu.
5	Określ zakład pręta stężenia w ściągu.

Wytnij element B w widełkach

Wybierz, czy widełki mają zostać przycięte, jeśli pręt stężenia przechodzi przez widełki (Tak). Przycięcie widełek jest dostosowywane do rozmiaru pręta stężenia.

Napinacz T dodany jako podrzędny

Wybierz, czy ściąg ma zostać dodany do pręta stężenia (Tak), czy ma być traktowany jak element luźny i przyspawany do pręta stężenia.

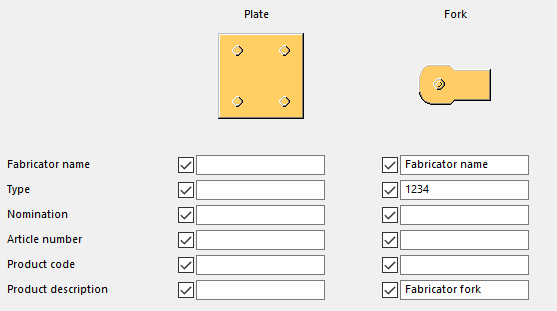

Karta UDA

Karta UDA umożliwia określenie atrybutów użytkownika (UDA). Atrybuty są zapisywane w środkowej blasze węzłowej i widełkach.

Przykład

Określ wymagane atrybuty użytkownika.

Karta Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Zakładka Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
