Połączenie sztywne (181)

Połączenie momentowe (181) łączy belkę z słupem lub z belką za pomocą pojedynczej blachy ścinanej lub podwójnej blachy ścinanej. Blachę ścinaną należy przyspawać do elementu głównego i przykręcić do środnika elementu podrzędnego. Belka drugorzędna może być pozioma lub nachylona. Blachy półek górnej i dolnej można przyspawać do belki podrzędnej i przyspawać w miejscu montażu do słupa głównego.

Utworzone obiekty

Blacha ścinana (1 lub 2)
Blacha górnej półki
Blacha dolnej półki
Żebra (4) (opcjonalnie)
Blacha wzmacniająca środnik (opcjonalnie)
Śruby
Spoiny
Cięcia

Zastosowania


Sytuacja	Opis

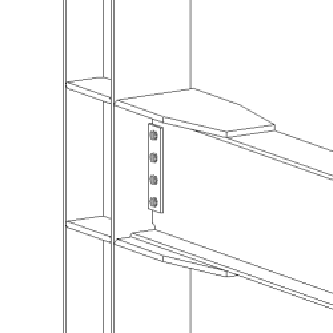

	Połączenie momentowe spawane z półką słupa. Element podrzędny jest nachylony.
	Połączenie momentowe spawane z półką słupa. Przygotowanie do spawania belki i opcje otworu dostępowego do spawania.

Kolejność wyboru

Wybierz element główny (słup lub belkę).
Wybierz element podrzędny (belkę).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Element
1	Blacha ścinana
2	Blacha górnej półki
3	Blacha dolnej półki
4	Górna blacha żebra
5	Dolna blacha żebra

Uwaga:

Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.

zakładka Obraz

Zakładka Obraz umożliwia określenie położenia blachy ścinanej, półki belki i podcięć w środniku.

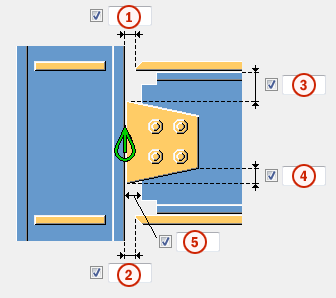

Wymiary


	Opis
1	Odległość do zaspawania w miejscu montażu między krawędzią blachy półki górnej do półki elementu głównego.
2	Odległość do zaspawania w miejscu montażu między krawędzią blachy półki dolnej do środnika elementu głównego.
3	Odległość od górnej krawędzi blachy ścinanej do górnej krawędzi elementu podrzędnego.
4	Wymiar fazowania blachy ścinanej.
5	Odległość od półki elementu głównego do krawędzi elementu podrzędnego.

Cięcie na końcu belki

Umożliwia zdefiniowanie sposobu cięcia belki podrzędnej. Belka jest widoczna z boku.


Opcja	Opis
	Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Jeśli nachylenie belki podrzędnej nie przekracza 10 stopni, jej koniec jest cięty pod kątem prostym. W przeciwnym razie koniec belki jest cięty skośnie.
	Kwadrat Końce belki podrzędnej są przycinane pod kątem prostym.
	Skos Koniec belki podrzędnej jest przycinany równolegle do krawędzi elementu głównego.

Cięcie półki belki

Umożliwia zdefiniowanie sposobu cięcia półki belki podrzędnej. Belka jest widoczna z góry.


Opcja	Opis
	Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję.
	Skos Przycina ukośnie koniec półki.
	Kwadrat Przycina część półki pod kątem prostym i pozostawia jej część skośnie.

Zakładka Blachy

Zakładka Blachy umożliwia określenie rozmiaru, położenia, numeru i kształtu blachy ścinanej.

Blachy


Opcja	Opis
Blacha ścinana	Grubość, szerokość i wysokość blachy ścinanej.


Opcja	Opis
Blacha górna	Grubość, szerokość i wysokość blachy górnej.
Blacha dolna	Grubość, szerokość i wysokość blachy dolnej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

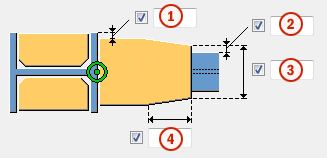

Wymiary blachy ścinanej


	Opis
1	Odległość od krawędzi półki elementu głównego do krawędzi blach górnej i dolnej.
2	Odległość od półki elementu podrzędnego do krawędzi blach górnej i dolnej.
3	Szerokość fazowanego końca blach górnej i dolnej.
4	Wymiar fazowania blach górnej i dolnej.

Położenie blachy ścinanej

Określ liczbę i stronę blach ścinanych w pojedynczych połączeniach z blachą ścinaną.


Opcja	Opis
	Domyślna Blacha ścinana dalsza Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Komponent automatycznie wybiera blachę ścinaną bliższą lub dalszej strony. Blacha ścinana jest tworzona z boku elementu podrzędnego, jeśli kąt między elementem głównym a elementem podrzędnym jest mniejszy niż 90 stopni.
	Blacha ścinana dalsza
	Blacha ścinana bliższa i dalsza
	Blacha ścinana bliższa

Zakładka Żebra

Zakładka Żebra pozwala określić wymiary, orientację, położenie i typ blachy żebra.

Wymiary blachy usztywniającej


Opcja	Opis
Górny NS	Grubość, szerokość i wysokość żebra u góry z bliższej strony.
Górny FS	Grubość, szerokość i wysokość żebra u góry z dalszej strony.
Dolny NS	Grubość, szerokość i wysokość żebra u dołu z bliższej strony.
Dolny FS	Grubość, szerokość i wysokość żebra u dołu z dalszej strony.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Pozycje żeber


	Opis
1	Rozmiar odstępu między żebrem a krawędzią środnika belki.
2	Rozmiar odstępu między żebrem u góry z bliższej strony a krawędzią półki belki.
3	Rozmiar odstępu między żebrem u dołu z bliższej strony a krawędzią półki belki.
4	Rozmiar odstępu między żebrem u dołu z dalszej strony a krawędzią półki belki.
5	Rozmiar odstępu między żebrem u góry z dalszej strony a krawędzią półki belki.

Orientacja żebra


Opcja	Opis
	Domyślna Żebra są równoległe do elementu podrzędnego. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Żebra są równoległe do elementu podrzędnego.
	Żebra są prostopadłe do elementu głównego.

Tworzenie żebra


Opcja	Opis
	Domyślna Żebra są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Żebra są tworzone w razie potrzeby.
	Żebra nie są tworzone.
	Żebra są tworzone.

Kształt żebra


Opcja	Opis
	Domyślna Fazowane liniowo blachy usztywniające Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Fazowane liniowo blachy usztywniające
	Kwadratowe blachy usztywniające Blachy usztywniające z odstępem na zaokrąglenie środnika elementu głównego.
	Fazowane liniowo blachy usztywniające

Odstęp żebra


	Opis
1	Odległość od krawędzi półki do krawędzi żebra
2	Rozmiar odstępu między półkami a żebrem.

Wymiary fazowania


	Opis	Domyślnie
1	Wymiar pionowy fazowania.	`10 mm`
2	Wymiar poziomy fazowania.	`10 mm`

Typ fazowania


Opcja	Opis
	Domyślnie. Fazowanie liniowe Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wypukłym
	Fazowanie łukiem wklęsłym

Zakładka Nacięcie

Zakładka Nacięcie umożliwia określenie automatycznego tworzenia podcięć belek podrzędnych oraz właściwości podcięć. Na zakładce Nacięcie znajdują się dwie grupy opcji: właściwości automatyczne (część górna) i właściwości ręczne (część dolna). Właściwości wycięcia automatycznego i ręcznego są od siebie niezależne.

Automatyczne podcięcie

Opcje automatycznego podcinania mają wpływ na zarówno górną, jak i dolną półkę.

Kształt podcięcia

Automatyczne podcięcie jest włączone po wybraniu kształtu nacięcia.


Opcja	Opis
	Domyślna Tworzy podcięcia dla belek podrzędnych. Ustawienia AutoDefault mogą zmienić tą opcję.
	Tworzy podcięcia dla belek podrzędnych. Cięcia są proste do środnika belki głównej.
	Tworzy podcięcia dla belek podrzędnych. Cięcia są prostopadłe do środnika belki podrzędnej.
	Tworzy podcięcia dla belek podrzędnych. Cięcie pionowe jest prostopadłe do belki głównej, a cięcie poziome jest prostopadłe do belki podrzędnej.
	Wyłącza automatyczne nacinanie.

Rozmiar nacięcia


Opcja	Opis
	Domyślna Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej.
	Mierzenie rozmiaru nacięcia odbywa się od osi belki głównej i od górnej półki belki głównej.

Wprowadź poziome i pionowe wartości cięć.

Kształt wycięcia półki


Opcja	Opis
	Domyślna Półka belki podrzędnej jest przecinana równolegle do belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Półka belki podrzędnej jest przecinana równolegle do belki głównej.
	Półka belki podrzędnej jest przecinana prostopadle

Zaokrąglenie wymiarów nacięcia

Użyj opcji zaokrąglenia wymiarów wycięcia, aby zdefiniować, czy wymiary wycięcia mają być zaokrąglane w górę. Nawet jeśli zaokrąglanie wymiarów jest ustawione jako aktywne, wymiary są zaokrąglane tylko w razie potrzeby.


Opcja	Opis
	Domyślna Wymiary wycięcia nie są zaokrąglane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Wymiary wycięcia nie są zaokrąglane.
	Wymiary nacięcia są zaokrąglane. Wprowadź poziome i pionowe wartości zaokrąglenia.

Wymiary są zaokrąglane w górę do najbliższej wartości będącej wielokrotnością wprowadzonej wartości. Jeśli np. wymiar rzeczywisty to 51, a wpiszesz zaokrągloną w górę wartość 10, wymiar jest zaokrąglany w górę do 60.

Pozycja nacięcia


Opcja	Opis
	Domyślna Tworzy cięcie poniżej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Tworzy cięcie poniżej półki belki głównej.
	Tworzy cięcie powyżej półki belki głównej.

Fazowanie nacięcia


Opcja	Opis
	Domyślna Wycięcie nie jest fazowane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Nacięcie nie jest fazowane.
	Tworzy nacięcie z liniowym fazowaniem.
	Nacięcie jest fazowane zgodnie z wprowadzonym promieniem.

Wprowadź promień fazowania.

Ręczne podcinanie

Używaj ręcznego wycięcia, gdy element niebędący częścią połączenia koliduje z belką podrzędną. Gdy używane jest ręczne nacinanie, cięcia są tworzone przez połączenie przy użyciu wartości wprowadzonych w polach na zakładce Nacięcie. Możesz użyć różnych wartości dla półki górnej i dolnej.

Strona podcięcia półki

Strona nacięcia półki definiuje stronę belki, po której są tworzone nacięcia.


Opcja	Opis
	Domyślna Tworzy wycięcia po obu stronach półki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Nacięcia są tworzone po obu stronach półki.
	Nacięcia są tworzone po obu stronach półki.
	Nacięcia są tworzone po bliższej stronie półki.
	Nacięcia są tworzone po dalszej stronie półki.

Kształt nacięcia półki

Kształt nacięcia półki definiuje kształt nacięcia w półce belki.


Opcja	Opis
	Domyślna Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Domyślna głębokość nacięcia jest dwukrotnością grubości półki belki podrzędnej. Cięcie zawsze biegnie przez całą szerokość półki belki podrzędnej.
	Tworzy fazowania na półce. Jeśli nie wpiszesz wymiaru poziomego, tworzone jest fazowanie 45 stopni.
	Tworzy nacięcia na półce z wartościami domyślnymi, chyba że w polach 1 i 2 zostaną wprowadzone wartości.
	Półka nie jest cięta.
	Tworzy cięcia w półce zgodnie z wartością w polu 1, aby wyrównać ją ze środnikiem.
	Tworzy cięcia w półce zgodnie z wartościami w polach 1 i 2.

Głębokość nacięcia półki


Opcja	Opis
	Domyślnie Głębokość nacięcia półki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Głębokość nacięcia półki.
	Głębokość nacięcia półki o wymiarze od osi środnika belki podrzędnej do krawędzi nacięcia.

Należy wprowadzić głębokość nacięcia półki.

Wymiary wycięcia


	Opis	Domyślna
1	Wymiary poziomych cięć półki.	`10 mm`
2	Wymiary pionowych cięć półki.	Odstęp między krawędzią nacięcia a półką belki jest równa zaokrągleniu środnika elementu głównego. Wysokość nacięcia jest zaokrąglana w górę do najbliższych `5 mm`.

Zakładka Śruby

Na zakładce Śruby można określić właściwości śrub łączących blachę ścinaną z elementem podrzędnym.

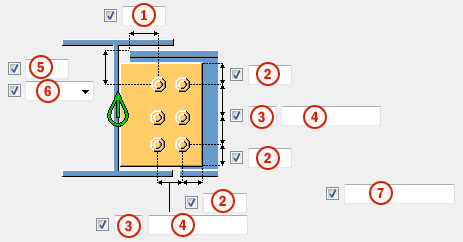

Wymiary grupy śrub

Wymiary grupy śrub wpływają na rozmiar i kształt blach ścinanych.


	Opis
1	Wymiary pozycji poziomej grupy śrub.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Wymiar pozycji pionowej grupy śrub.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
7	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Orientacja grupy śrub


Opcja	Opis
	Domyślna Kwadrat Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Kwadrat
	Uporządkowane na przemian Śruby są rozmieszczane równomiernie w kierunku elementu podrzędnego.
	Kwadrat Kwadratowa grupa śrub jest położona poziomo.
	Nachylona Kwadratowa grupa śrub jest nachylona w kierunku elementu podrzędnego.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Zakładka Ścięcie belki

Zakładka Ścięcie belki umożliwia określenie otworów dostępowych do spawania, przygotowania końca belki oraz podcięcia w półce.

Wymiary otworu dostępowego do spawania


	Opis
1	Odstęp między górną półką elementu podrzędnego a elementem głównym.
2	Wymiary pionowe górnego i dolnego otworu dostępowego do spawania.
3	Wymiary poziome górnego i dolnego otworu dostępowego do spawania.
4	Odstęp między środnikiem elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.
5	Odstęp między dolną półką elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.

Otwory dostępowe do spawania


Opcja	Opcja	Opis
		Domyślna Okrągły otwór dostępowy do spawania Ustawienia AutoDefault mogą zmienić tą opcję.
		Okrągły otwór dostępowy do spawania
		Kwadratowy otwór dostępowy do spawania
		Okrągły otwór dostępowy do spawania o promieniu, który można zdefiniować w .
		Otwór dostępowy do spawania w kształcie wydłużonego stożka o promieniu i wymiarach, które można zdefiniować w .
		Otwór dostępowy do spawania w kształcie stożka o promieniach, które można zdefiniować w i . Duża litera R definiuje duży promień (wysokość). Mała litera r definiuje mały promień.

Przygotowanie końca belki


Opcja	Opis
	Domyślna Przygotowywana jest półka górna i dolna. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Przygotowywana jest półka górna i dolna.
	Koniec belki nie jest przygotowany.
	Przygotowywana jest półka górna i dolna.

Wyrównanie końca belki


Opcja	Opis
	Domyślna Koniec belki nie jest wyrównany. Półka elementu podrzędnego nie jest wyrównana z blachą górną i dolną. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Koniec belki nie jest wyrównany.
	Koniec belki jest wyrównany.

Wycięcie półki


Opcja półki górnej	Opcja półki dolnej	Opis
		Domyślna Półka nie jest cięta. Ustawienia AutoDefault mogą zmienić tą opcję.
		Półka nie jest cięta.
		Półka jest cięta.

zakładka Blachy wzmacniające

Zakładka Blacha wzmacniająca umożliwia tworzenie blach wzmacniających środnik elementu głównego.

Blacha środnika


Opcja	Opis
Blacha środnika	Grubość i wysokość blachy środnika.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu.	Domyślny numer początkowy elementu jest określony w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Blachy wzmacniające


Opcja	Opis
	Domyślnie Blachy wzmacniające nie zostaną utworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Blachy wzmacniające nie zostaną utworzone.
	Blacha wzmacniająca zostanie utworzona z dalszej strony.
	Blacha wzmacniająca zostanie utworzona z bliższej strony.
	Blacha wzmacniająca zostanie utworzona po obu stronach.

Kształt krawędzi blachy wzmacniającej


Opcja	Opis
	Domyślnie Skos blach wzmacniających Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Skos blach wzmacniających Kąt należy wprowadzić w
	Kwadratowe blachy wzmacniające.

Cięcia blachy wzmacniającej


Opcja	Opis
	Domyślnie Blachy wzmacniające nie są cięte. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Blachy wzmacniające nie są cięte.
	Blachy wzmacniające są cięte w obszarze, który łączy półkę i środnik elementu głównego.

Ustawienia ogólne


	Opis
1	Odległość krawędzi od półki słupa.
2	Odległość krawędzi blachy wzmacniającej. Odległość od krawędzi to odległość od środka otworu do krawędzi elementu.
3	Odległość od krawędzi blachy wzmacniającej względem spodu elementu podrzędnego.
4	Liczba otworów.
5	Rozstaw otworów. Wartości odstępów między otworami należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między otworami. Na przykład w przypadku 3 otworów należy wprowadzić 2 wartości.

Rozmiar otworu do spawania


	Opis
1	Średnica otworu.
2	Długość otworu owalnego.
3	Szerokość otworu owalnego.

Zakładka Ogólne

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Ogólne

Zakładka Typ projektu

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Typ projektu

Zakładka Obliczenia

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Zakładka Obliczenia

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
