Połączenie wzdłużne L (175)
Połączenie wzdłużne L (175) łączy dwa słupy lub belki o profilach L za pomocą połączenia wzdłużnego L przykręconego do obu elementów. Blachy łączące można tworzyć i przykręcać do tylnej części profili L. Pomiędzy połączeniem wzdłużnym L a profilami L można utworzyć blachy wypełniające. Pomiędzy dwoma profilami L można określić luz.
Utworzone obiekty
-
Połączenie wzdłużne profilu L
-
Blachy łączące
-
Podkładki z blachy
-
śruby
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Belki połączone z połączeniem wzdłużnym L. Blachy łączące są tworzone. |
Kolejność wyboru
-
Wybierz element główny.
-
Wybierz element podrzędny.
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Połączenie wzdłużne L |
|
2 |
Blacha połączenia wzdłużnego |
karta Obraz
Na karcie Obraz można określić odległość między elementem głównym a podrzędnym i wymiary fazowania.
Wymiary
| Opis | |
|---|---|
|
1 |
Odległość między elementem głównym a elementem podrzędnym |
| Opis | |
|---|---|
|
1 |
Pionowy wymiar fazowania dla fazy połączenia wzdłużnego L |
|
2 |
Poziomy wymiar fazowania dla fazy połączenia wzdłużnego L |
karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis |
|---|---|
|
Profil L |
Umożliwia wybranie profilu z katalogu profili. |
|
Blacha 1 (kierunek y) Blacha 2 (kierunek z) Blacha 3 (kierunek y) Blacha 4 (kierunek z) |
Wybierz profil blachy połączenia wzdłużnego z katalogu profili. |
|
Blacha wypełniająca |
Grubość i szerokość podkładki z blachy. |
|
Blacha wypełniająca 2 |
Szerokość podkładki z blachy. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Klasa |
Numer klasy elementu. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Liczba blach wypełnienia
Umożliwia określenie liczby podkładek z blachy do utworzenia.
karta Parametry
Na karcie Parametry zdefiniuj fazowania narożników blach łączenia i podkładek z blachy.
Fazowania narożnika
| Opcja | Opis |
|---|---|
|
Narożnik 1 Narożnik 2 Narożnik 3 Narożnik 4 |
Wybierz, które narożniki mają być fazowane. |
|
Fazowanie X |
Zdefiniuj poziomy wymiar fazowania. |
|
Fazowanie Y |
Zdefiniuj pionowy wymiar fazowania. |
|
Odsunięcie od końca |
Zdefiniuj wymiar offsetu od dolnego narożnika. |
Karta Śruby

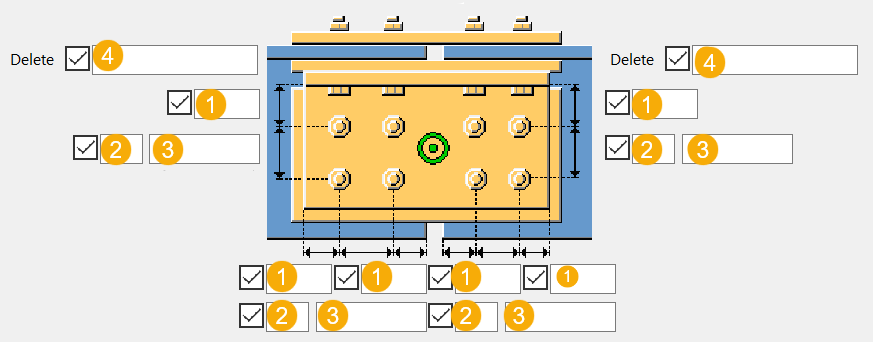

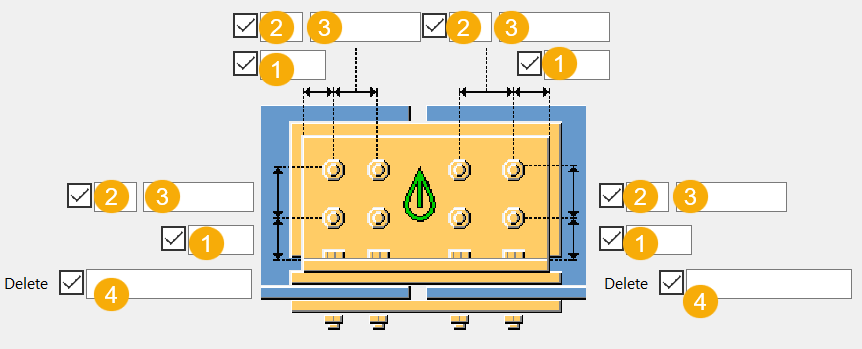

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.
Dwie grupy śrub po lewej stronie okna dialogowego to grupy śrub elementu głównego, a te po prawej stronie to śruby elementu podrzędnego. Jeśli nie zdefiniujesz właściwości śrub elementu podrzędnego, użyte zostaną właściwości śrub elementu głównego.
Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
2 |
Liczba śrub. |
|
3 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
4 |
Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Rozmieszczanie śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Rozmieszczenie równoległe |
|
|
Typ rozmieszczenia na przemian 1 |
|
|
Typ rozmieszczenia na przemian 2 |
|
|
Typ rozmieszczenia na przemian 3 |
|
|
Typ rozmieszczenia na przemian 4 |
