Dźwigar do belki i słupa (164)
Dźwigar do belki i słupa (164) tworzy połączenie między słupem, belką a dźwigarem. Można zdefiniować lokalizacje profilu osadzenia, blachy czołowej i śrub.
Utworzone obiekty
-
Blacha nośna
-
Blacha stabilizatora
-
śruby
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Łączenie dźwigarów do belek dźwigara w słupie. |
Kolejność wyboru
-
Wybierz element główny (słup).
-
Wybierz pierwszy element podrzędny (belkę).
-
Wybierz drugi element podrzędny (belkę).
-
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha nośna |
Karta Obraz
Na zakładce Obraz można określić wymiary połączenia.

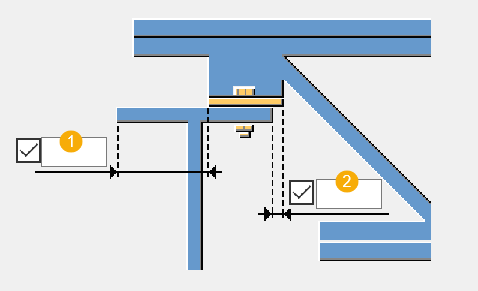

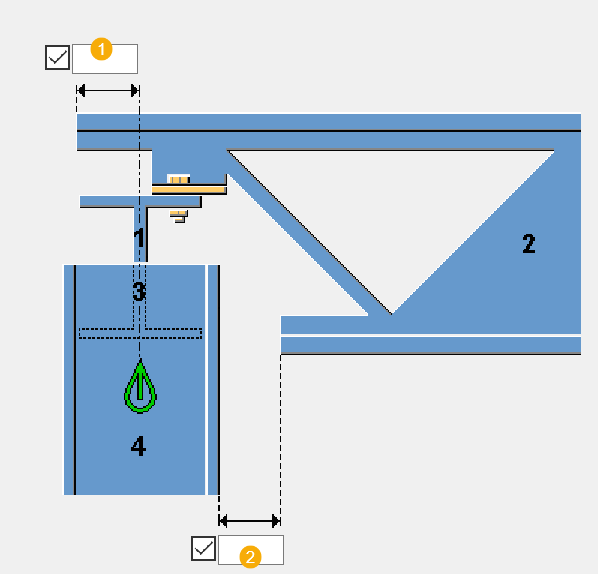

Wymiary
| Opis | |
|---|---|
|
1 |
Offset górnego przewodu od osi słupa |
|
2 |
Odległość cięcia dolnego przewodu elementu podrzędnego od elementu głównego |
Karta Blacha nośna
Karta Blacha nośna określa właściwości, wymiary i metodę połączenia blachy nośnej.
Przedrostek
| Przedrostek | Opis |
|---|---|
|
Blacha nośna |
Grubość i szerokość blachy nośnej |
Wymiary
| Opis | |
|---|---|
|
1 |
Wymiar krawędzi blachy nośnej od krawędzi elementu głównego |
|
2 |
Wymiar wewnętrznej krawędzi blachy nośnej od krawędzi elementu głównego |
Karta Śruby
Karta Śruby definiuje właściwości śruby oraz położenia śrub w połączeniu profilu osadzenia.

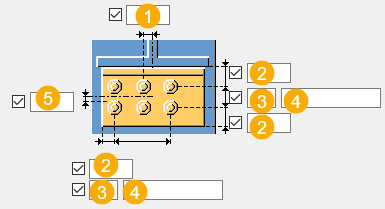

Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Odległość między osią elementu głównego a osią śruby |
|
2 |
Rozstaw śrub |
Mocowanie dźwigara
| Opcja | Opis |
|---|---|
|
|
Domyślna Dźwigar jest przykręcony do elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Dźwigar jest przykręcony do elementu głównego. |
|
|
Dźwigar jest przyspawany do elementu głównego. |
Orientacja śruby
| Opcja | Opis |
|---|---|
|
|
Domyślna Śruby są umieszczane prostopadle do elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Śruby są umieszczane prostopadle do elementu głównego. |
|
|
Śruby są umieszczane prostopadle do dźwigara. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Zakładka stabilizator
Karta Stabilizator określa tworzenie, właściwości i pozycję stabilizatora.
Elementy
| Opcja | Opis |
|---|---|
|
Blacha |
Grubość, szerokość i wysokość blachy stabilizatora |
|
Kąt |
Umożliwia wybranie profilu z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Tworzenie stabilizatora
| Opcja | Opis |
|---|---|
|
|
Domyślna Stabilizator nie jest tworzony. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Stabilizator nie jest tworzony. |
|
|
Stabilizator jest tworzony jako blacha. |
|
|
Stabilizator jest tworzony jako kątownik osadzenia. |
Wymiary blachy stabilizatora
| Opis | Domyślna | |
|---|---|---|
|
1 |
Średnica otworu |
13/16" |
|
2 |
Wymiar poziomy od krawędzi blachy stabilizatora do środka otworu |
1,5 x średnica otworu |
|
3 |
Wymiar pionowy od krawędzi blachy stabilizatora do środka otworu |
3 |
|
4 |
Wymiar pionowy od dolnego pasa dźwigara do dołu blachy stabilizatora |
1,5 x średnica otworu |
Typ połączenia stabilizatora
| Opcja | Opis |
|---|---|
|
|
Domyślna Brak połączenia między blachą stabilizatora a dźwigarem Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Brak połączenia między blachą stabilizatora a dźwigarem |
|
|
Blacha stabilizatora jest przyspawana do dźwigara. |
|
|
Blacha stabilizatora jest przykręcona do dźwigara. |
|
|
Blacha stabilizatora jest przykręcona i przyspawana do dźwigara. |
Orientacja stabilizatora
| Opcja | Opis |
|---|---|
|
|
Domyślna Blacha stabilizatora jest wyrównana do nachylenia dźwigara. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Blacha stabilizatora jest wyrównana do nachylenia dźwigara. |
|
|
Blacha stabilizatora jest tworzona prostopadle do elementu głównego. |

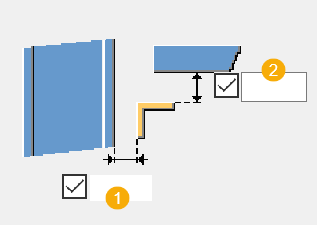

Wymiary profilu osadzenia
| Opis | |
|---|---|
|
1 |
Offset poziomy profilu osadzenia |
|
2 |
Offset pionowy profilu osadzenia |
| Opis | ||
|---|---|---|
|
1 |
Offset poziomy profilu osadzenia |
|
|
2 |
Długość profilu osadzenia |
Dla stabilizatorów przykręcanych do słupa: Odległość śruby określona w pliku joints.def + 2-1/4 cala (daje to poprawną długość kąta dla śrub o średnicy 3/4 cala) Dla stabilizatorów przyspawanych do słupa: Szerokość dźwigara |
Orientacja kątownika osadzenia
| Opcja | Opis |
|---|---|
|
|
Domyślna Najdłuższe ramię profilu osadzenia jest poziome. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Najdłuższe ramię profilu osadzenia jest poziome. |
|
|
Najdłuższe ramię profilu osadzenia jest pionowe. |
Osadzenie do słupa
| Opcja | Opis |
|---|---|
|
|
Domyślna Osadzenie jest przyspawane do elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Osadzenie jest przyspawane do elementu głównego. |
|
|
Osadzenie jest przykręcone do elementu głównego. |
|
|
Osadzenie jest przykręcone i przyspawane do elementu głównego. |
Osadzenie do dźwigara
| Opcja | Opis |
|---|---|
|
|
Domyślna Brak połączenia między osadzeniem a dźwigarem Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Brak połączenia między osadzeniem a dźwigarem |
|
|
Osadzenie jest przyspawane do dźwigara. |
|
|
Osadzenie jest przykręcane do dźwigara. |
|
|
Osadzenie jest przykręcone i przyspawane do dźwigara. |
Karta Stab L Śruby
Karta Stab L Śruby określa wymiary grupy śrub i właściwości śrub kątownika stabilizatora. Jeśli na karcie Stabilizator, że stabilizator zostanie utworzony jako profil osadzenia, ustawienia na tej karcie wpływają na oba kątowniki. Jeśli stabilizator zostanie utworzony jako blacha, ustawienia wpływają tylko na połączenie kątownikiem elementu głównego.
Wymiary grupy śrub
| Opis | |
|---|---|
|
1 |
Wymiary pozycji poziomej grupy śrub. |
|
2 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
3 |
Liczba śrub. |
|
4 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
5 |
Wymiar pozycji pionowej grupy śrub. |
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Karta Stab Bl Śruby
Karta Stab Bl Śruby określa położenie i właściwości śrub blachy stabilizatora.
Pozycja śruby
| Opis | Domyślna | |
|---|---|---|
|
1 |
Odległość poziomej krawędzi śruby |
1-1/2" |
|
2 |
Odległość pionowej krawędzi śruby |
Pionowy punkt środkowy blachy |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Projekt
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
