2-stronny dźwigar do słupa (162)
2-stronny dźwigar do słupa (162) tworzy połączenie śrubowe między słupem a dwoma dźwigarami. Można zdefiniować profil osadzenia i położenia śrub. Żebra można tworzyć pod blachą czołową.
Utworzone obiekty
-
Blacha czołowa
-
Żebra
-
Blacha na moment
-
Blacha stabilizatora
-
śruby
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Dwie stropowe belki oporowe do słupa. Opcja blachy czołowej, paska stabilizatora lub połączenia kątownikiem. |
|
|
Dwie stropowe belki oporowe do słupa. Blacha czołowa, blacha czołowa poziomo lub na nachyleniu legarów. |
Kolejność wyboru
-
Wybierz element główny (słup).
-
Wybierz pierwszy element podrzędny (dźwigar).
-
Wybierz drugi element podrzędny (dźwigar).
-
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

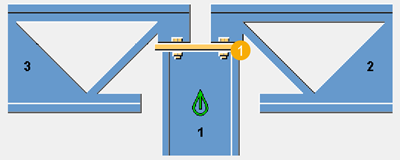

Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Blacha czołowa |
Karta Obraz
Na zakładce Obraz można określić wymiary połączenia.

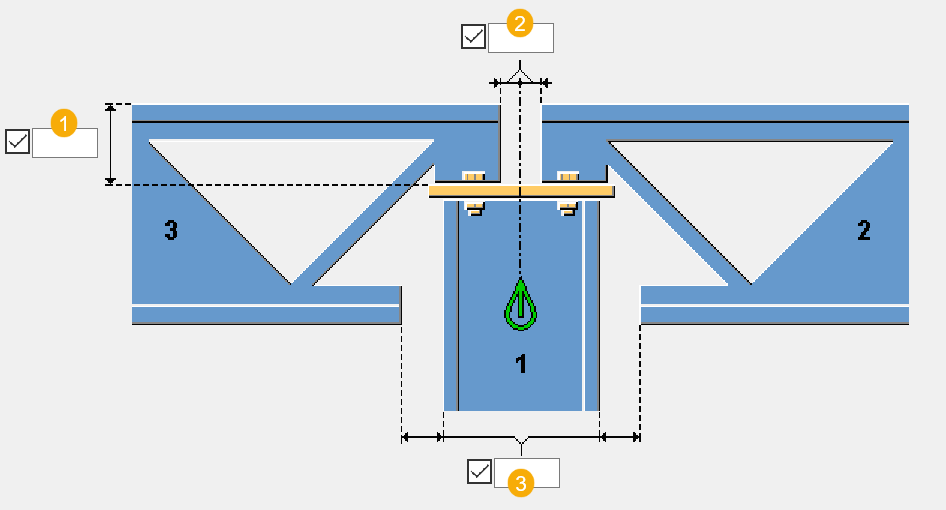

Wymiary
| Opis | Domyślna | |
|---|---|---|
|
1 |
Wysokość pionowa dźwigara od góry blachy czołowej do góry dźwigara |
2-1/2" |
|
2 |
Offset górnego dźwigara przewodu od osi elementu głównego |
0 |
|
3 |
Odległość cięcia dolnego przewodu elementu podrzędnego od elementu głównego |
Karta Śruby
Karta Śruby definiuje właściwości śruby oraz położenia śrub w połączeniu profilu osadzenia.

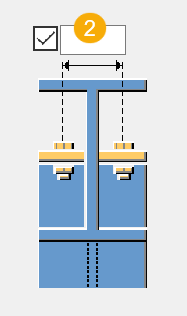

Wymiary grupy śrub
| Opis | Domyślna | |
|---|---|---|
|
1 |
Odległość między osią elementu głównego a osią śruby |
Dla słupów profilu I: 1/2 grubości środnika elementu głównego + 1-1/2 razy średnica śruby Dla słupów stalowych rur: 1/2 szerokości lub długości słupa (w zależności od orientacji) + 1-1/2 cala |
|
2 |
Rozstaw śrub |
Mocowanie dźwigara
| Opcja | Opis |
|---|---|
|
|
Domyślna Dźwigar jest przykręcony do elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Dźwigar jest przykręcony do elementu głównego. |
|
|
Dźwigar jest przyspawany do elementu głównego. |
Orientacja śruby
Ta opcja określa, czy śruby blachy czołowej są prostopadłe do słupa, czy do dźwigara.
| Opcja | Opis |
|---|---|
|
|
Domyślna Śruby są umieszczane prostopadle do dźwigara. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Śruby są umieszczane prostopadle do dźwigara. |
|
|
Śruby są umieszczane prostopadle do elementu głównego. |
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
karta Elementy
Karta Elementy służy do definiowania właściwości i wymiarów blachy czołowej i żebra.
Elementy
| Opcja | Opis |
|---|---|
|
Blacha czołowa |
Grubość, szerokość i wysokość blachy czołowej |
|
Żebro 1 |
Grubość, szerokość i wysokość żebra. |
|
Żebro 2 |
Grubość, szerokość i wysokość żebra. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |

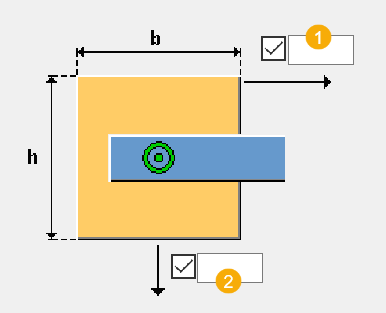

Offset blachy czołowej
| Opis | |
|---|---|
|
1 |
Offset poziomy od elementu głównego |
|
2 |
Offset pionowy od elementu głównego |

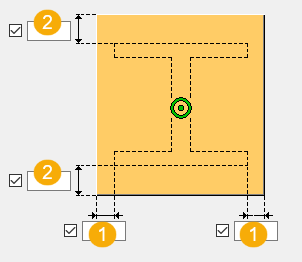

Wymiary blachy czołowej
Umożliwia zdefiniowanie szerokości i długości blachy czołowej.
| Opis | |
|---|---|
|
1 |
Offset poziomy od krawędzi elementu głównego |
|
2 |
Offset pionowy od krawędzi elementu głównego |
Nachylenie blachy czołowej
| Opcja | Opis |
|---|---|
|
|
Domyślna Blacha czołowa jest wyrównana do nachylenia dźwigara. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Blacha czołowa jest wyrównana do nachylenia dźwigara. |
|
|
Blacha czołowa jest umieszczana w górnej części elementu głównego. |
Wymiary fazowań żebra
| Opcja | Opis |
|---|---|
|
|
Domyślna Fazowanie wewnętrzne nie zostało utworzone. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Fazowanie wewnętrzne nie zostało utworzone. |
|
|
Fazowanie wewnętrzne jest tworzone jako fazowanie liniowe. 1 Pionowy wymiar fazowania 2 Poziomy wymiar fazowania |
|
|
Fazowanie wewnętrzne jest tworzone jako wypukłe. 1 Promień fazowania |
|
|
Fazowanie wewnętrzne jest tworzone jako wklęsłe. 1 Promień fazowania |
|
|
Wymiary zewnętrznego fazowania 1 Poziomy wymiar fazowania 2 Pionowy wymiar fazowania |
Karta Blacha na moment
Karta Blacha na moment określa tworzenie, właściwości i offsety blachy.
Elementy
| Opcja | Opis |
|---|---|
|
Blacha na moment |
Grubość, szerokość i wysokość blachy na moment |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Tworzenie blachy na moment
| Opcja | Opis |
|---|---|
|
|
Domyślna Blacha na moment nie zostanie utworzona. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Blacha na moment nie zostanie utworzona. |
|
|
Zostanie utworzona blacha na moment. |
Offset blachy na moment
| Opis | |
|---|---|
|
1 |
Odsunięcie poziome od osi elementu głównego |
|
2 |
Offset pionowy od osi elementu głównego |
Karta stabilizator
Karta Stabilizator określa tworzenie, właściwości i pozycję stabilizatora.
Elementy
| Opcja | Opis |
|---|---|
|
Blacha NS, Blacha FS |
Grubość, szerokość i wysokość blachy |
|
Kątownik NS, Kątownik FS |
Umożliwia wybranie profilu z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Tworzenie stabilizatora
| Opcja | Opis |
|---|---|
|
|
Domyślna Stabilizator nie jest tworzony. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Stabilizator nie jest tworzony. |
|
|
Stabilizator jest tworzony jako blacha. |
|
|
Stabilizator jest tworzony jako kątownik osadzenia. |

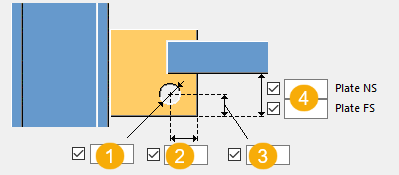

Wymiary blachy stabilizatora
| Opis | Domyślna | |
|---|---|---|
|
1 |
Średnica otworu kablowego |
13/16" |
|
2 |
Wymiar poziomy od krawędzi blachy stabilizatora do środka otworu |
1,5 x średnica otworu |
|
3 |
Wymiar pionowy od krawędzi blachy stabilizatora do środka otworu |
3 |
|
4 |
Wymiar pionowy od dolnego pasa dźwigara do spodu bliższej i dalszej strony blachy stabilizującej |
1,5 x średnica otworu |
Typ połączenia stabilizatora
Definiowanie sposobu dołączenia blachy stabilizatora do dolnego pasa dźwigara.
| Opcja | Opis |
|---|---|
|
|
Domyślna Brak połączenia między blachą stabilizatora a dźwigarem Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Brak połączenia między blachą stabilizatora a dźwigarem |
|
|
Blacha stabilizatora jest przyspawana do dźwigara. |
|
|
Blacha stabilizatora jest przykręcona do dźwigara. |
|
|
Blacha stabilizatora jest przykręcona i przyspawana do dźwigara. |
Orientacja stabilizatora
| Opcja | Opis |
|---|---|
|
|
Domyślna Blacha stabilizatora jest wyrównana do nachylenia dźwigara. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Blacha stabilizatora jest wyrównana do nachylenia dźwigara. |
|
|
Blacha stabilizatora jest tworzona prostopadle do elementu głównego. |
Wymiary profilu osadzenia
| Opis | |
|---|---|
|
1 |
Offset poziomy profilu osadzenia |
|
2 |
Offset pionowy profilu osadzenia |
| Opis | Domyślna | |
|---|---|---|
|
1 |
Offset poziomy profilu osadzenia |
|
|
2 |
Długość profilu osadzenia |
Dla stabilizatorów przykręcanych do słupa: Odległość śruby określona w pliku joints.def + 2-1/4 cala (daje to poprawną długość kąta dla śrub o średnicy 3/4 cala) Dla stabilizatorów przyspawanych do słupa: Szerokość dźwigara |
Orientacja kątownika osadzenia
| Opcja | Opis |
|---|---|
|
|
Domyślna Najdłuższe ramię profilu osadzenia jest poziome. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Najdłuższe ramię profilu osadzenia jest poziome. |
|
|
Najdłuższe ramię profilu osadzenia jest pionowe. |
Osadzenie do słupa
| Opcja | Opis |
|---|---|
|
|
Domyślna Osadzenie jest przyspawane do elementu głównego. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Osadzenie jest przyspawane do elementu głównego. |
|
|
Osadzenie jest przykręcone do elementu głównego. |
|
|
Osadzenie jest przykręcone i przyspawane do elementu głównego. |
Osadzenie do dźwigara
| Opcja | Opis |
|---|---|
|
|
Domyślna Brak połączenia między osadzeniem a dźwigarem Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Brak połączenia między osadzeniem a dźwigarem |
|
|
Osadzenie jest przyspawane do dźwigara. |
|
|
Osadzenie jest przykręcane do dźwigara. |
|
|
Osadzenie jest przykręcone i przyspawane do dźwigara. |
Karta Stab L Śruby
Karta Stab L Śruby określa wymiary grupy śrub i właściwości śrub kątownika stabilizatora. Jeśli na karcie Stabilizator, że stabilizator zostanie utworzony jako profil osadzenia, ustawienia na tej karcie wpływają na oba kątowniki. Jeśli stabilizator zostanie utworzony jako blacha, ustawienia wpływają tylko na połączenie kątownikiem elementu głównego.
Wymiary
| Opis | |
|---|---|
|
1 |
Wymiary pozycji poziomej grupy śrub. |
|
2 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
3 |
Liczba śrub. |
|
4 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
5 |
Wymiar pozycji pionowej grupy śrub. |
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Karta Stab Bl Śruby
Karta Stab Bl Śruby określa położenie i właściwości śrub blachy stabilizatora.
Pozycja śruby
| Opis | Domyślna | |
|---|---|---|
|
1 |
Odległość poziomej krawędzi śruby |
1-1/2" |
|
2 |
Odległość pionowej krawędzi śruby |
Pionowy punkt środkowy blachy |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
