Gniazdo płatwi drewnianej (15)
Gniazdo płatwi drewnianej (15) - umożliwia utworzenie połączenia między stalową belką a drewnianą płatwią. Gniazdo płatwi jest przyspawane do belki stalowej, w której osadzona jest drewniana płatew. Możesz użyć różnych profili do tworzenia gniazda płatwi, na przykład profili w kształcie litery U lub L. Gniazdo płatwi ma otwory umożliwiające przymocowanie drewnianej płatwi za pomocą wkrętów do drewna z łbem sześciokątnym.
Utworzone obiekty
-
Gniazdo płatwi
-
śruby
-
Spoiny
Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Gniazdo płatwi drewnianej, profil U. |
|
|
Gniazdo płatwi drewnianej, profil I. |
|
|
Gniazdo płatwi drewnianej. |
|
|
Gniazdo płatwi drewnianej, płatew jest podcięta. |
Przed rozpoczęciem
Utwórz belkę stalową i płatew.
Kolejność wyboru
-
Wybierz belkę (element główny).
-
Wybierz płatew drewnianą (element podrzędny).
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Profil gniazda płatwi |
|
2 |
Blacha dolna |
|
3 |
Grupa śrub |
Karta Obraz
Karta Obraz służy do definiowania wymiarów offsetu profilu gniazda, blachy podstawy i podcięcia.

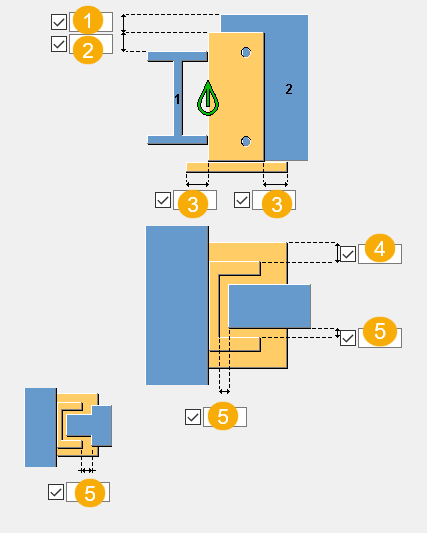

Wymiary offsetu
| Opis | Domyślna | |
|---|---|---|
|
1 |
Offset profilu gniazda od górnej powierzchni płatwi. |
|
|
2 |
Offset profilu gniazda od górnej powierzchni belki stalowej. Ten wymiar ma priorytet względem offsetu profilu gniazda. |
5 mm |
|
3 |

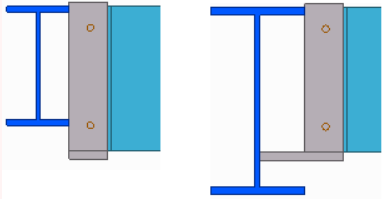

Offset blachy dolnej w kierunku płatwi drewnianej. Jeśli nie zostanie wprowadzona wartość, a dół belki stalowej będzie znajdować się poniżej dołu płatwi drewnianej, blacha dolna zostanie automatycznie wydłużona do środnika elementu głównego. Przykład:
|
0 |
|
4 |
Offset blachy dolnej w kierunku elementu głównego. |
0 |
|
5 |
Offset podcięcia. Gdy szerokość profilu gniazda jest niewystarczająca, drewniana płatew jest podcięta. |
Karta Elementy
Na karcie Elementy możesz zdefiniować właściwości profilu gniazda oraz blachy dolnej.
Elementy
| Opcja | Opis |
|---|---|
|
Blacha dolna |
Grubość blachy dolnej. |
|
Profil |
Umożliwia wybór profilu przekroju gniazda z katalogu profili. Jeśli nie zostanie wybrany żaden profil, zostanie użyty kształt profilu gniazda wybrany w polu Typ przekroju. |
|
Typ przekroju |
Umożliwia wybór typu przekroju profilu gniazda. Typ przekroju jest używany, gdy profil nie jest zdefiniowany w polu Profil. Używany profil zależy od szerokości drewnianej płatwi. Profil gniazda należy wybrać w taki sposób, aby drewniana płatew pasowała do gniazda bez konieczności jej podcinania. Używane są profile z katalogu, z wyjątkiem ostatnich dwóch opcji: blachy giętej o kształcie U i blachy giętej o kształcie L. W przypadku korzystania z jednej z tych opcji możesz wybrać w opcji Utwórz gniazdo jako, czy profil o kształcie U lub L będzie tworzony jako blacha gięta czy polibelka. W przypadku tworzenia polibelki możesz utworzyć rysunek rozwiniętej blachy giętej z liniami gięcia. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Wymiary przekroju
| Opis | |
|---|---|
|
1 |
Szerokość profilu gniazda. Jeśli wybrano przekrój z katalogu ( Jeśli na przykład wybrano przekrój W przypadku użycia nieprawidłowej wartości profil gniazda zniknie. |
|
2 |
Wysokość pasa profilu gniazda. Możesz zdefiniować wysokość pasa dla blach giętych o kształcie U i blach giętych o kształcie L. |
|
3 |
Grubość pasa profilu gniazda. Możesz zdefiniować grubość pasa dla blach giętych o kształcie U i blach giętych o kształcie L. |
Linia odniesienia gniazda
Umożliwia zdefiniowanie położenia linii odniesienia profilu gniazda.
Pozycja L
Umożliwia wybranie pozycji profilu gniazda w przypadku profilu L. Dostępne opcje to: lewo, prawo, lewo (odwrócone) i prawe (odwrócone). Opcje odwrócone umożliwiają przyspawanie krótszej strony profilu do elementu głównego.

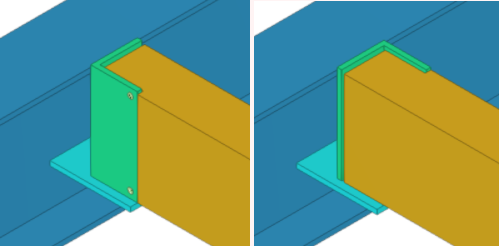

Utwórz gniazdo jako
Jeśli wybrano blachę giętą o kształcie litery U lub blachę giętą o kształcie L, w opcji Typ przekroju możesz określić, czy blacha będzie tworzona jako blacha gięta czy polibelka.
Uwaga:
Opcja Polibelka służy do tworzenia rysunku rozwiniętej blachy giętej z liniami gięcia.
W przypadku wybrania opcji Blacha gięta nie będzie można utworzyć rysunku rozwiniętej blachy giętej z liniami gięcia.
Zakładka Otwory
Karta Otwory służy do definiowania właściwości i rozmieszczenia otworów w profilu gniazda.
Podstawowe właściwości
| Opcja | Opis | Domyślna |
|---|---|---|
|
Norma śruby |
Norma zespołu śrub używanych w komponencie. Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
Wartością domyślną jest 4014-8.8. |
|
Rozmiar śruby |
Średnica otworu. |
18 mm |
|
Typ zespołu |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
| Opis | Domyślna | |
|---|---|---|
|
1 |
Wymiar pionowy otworu podłużnego. |
0 - okrągły otwór. |
|
2 |
Wymiar poziomy otworu podłużnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |

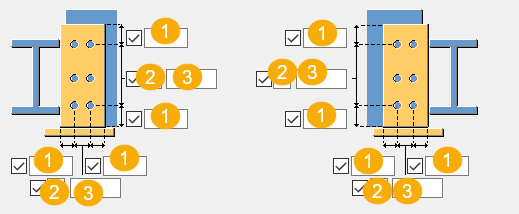

Wymiary
| Opis | |
|---|---|
|
1 |
Odległość otworu od krawędzi. Odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
2 |
Liczba otworów. |
|
3 |
Rozstaw otworów. Kolejne wartości rozstawu należy oddzielać spacją. Wprowadź wartość każdej odległości między otworami. Na przykład, jeżeli są 3 otwory, wprowadź 2 wartości. |

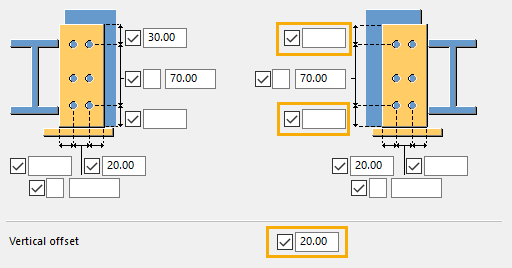

Offset pionowy
Umożliwia zdefiniowanie pionowego przemieszczenia między grupami śrub.

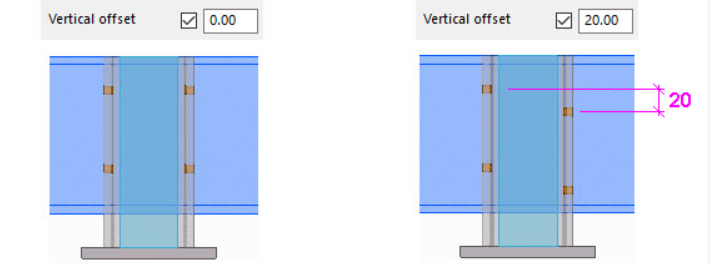

Jeśli płatew jest przykręcana na tej samej wysokości po obu stronach profilu gniazda, śruby mogą ze sobą kolidować. Aby temu zapobiec, można przesunąć w pionie jeden wzorzec otworu. W ten sposób śruby nie będą ze sobą kolidować. Wartością domyślną jest 0. Przykład:
Uwaga: pionowy offset może być zastosowany tylko wtedy, gdy nie zostanie wprowadzona pionowa odległość krawędzi w przypadku grupy śrub do przesunięcia. W przypadku wprowadzenia wartości dla tych odległości krawędzi zastosowana zostanie odległość krawędzi, a wzorzec otworu nie zostanie przesunięty w pionie.
Karta Dodatkowe parametry spoiny
Karta Dodatkowe parametry spoiny służy do definiowania sposobu połączenia profilu gniazda z elementem głównym.
Połącz elementy jako
Uwaga:
Służy do ustawiania żądanego typu połączenia przed dodaniem komponentu w modelu.
Aby zmienić typ połączenia po dodaniu komponentu do modelu, należy usunąć komponent i utworzyć go ponownie przy użyciu zmienionego typu połączenia.
| Opcja | Opis |
|---|---|
|
Podrzędny element spawany |
Profil gniazda jest wymiarowany i oznaczony jako element spawany na rysunku zespołu. Nie można utworzyć oddzielnego rysunku zespołu profilu gniazda. |
|
Podzespół |
Profil gniazda zostanie dodany jako podzespół. Można utworzyć oddzielny rysunek zespołu profilu gniazda. Na rysunku zespołu elementu głównego pozycja podzespołu jest wymiarowana, ale wymiary elementów podzespołu nie są wymiarowane. Wynika to z faktu, że podzespół jest już wyprodukowany, gdy jest spawany do elementu głównego. Dzięki temu rysunki zespołów są czytelniejsze. |
Karta Ogólne
