Słup - 2 belki (14)
Słup - 2 belki (14) łączy dwie belki do słupa. Koniec belki opiera się na słupie. Belki podrzędne mogą być poziome lub nachylone.
Utworzone obiekty
-
Blachy końcowe
-
Blachy czołowe
-
Śruby
-
Spoiny
Zastosowania
|
Sytuacja |
Opis |
|---|---|
|
|
Połączenie między słupem i dwiema belkami. |
|
|
Połączenie między słupem i belką. Tego komponentu można używać z tylko jedną belką podrzędną, ale wówczas ustawienia są trudne do określenia i niewiele jest sytuacji, w których komponent można zastosować. Jeżeli komponent zostanie zastosowany tylko z jedną belką, należy wpisać wartość ujemną odstępu między blachami. |
Kolejność wyboru
- Wybierz element główny (słup).
-
Wybierz pierwszy element podrzędny (belkę).
-
Wybierz drugi element podrzędny (belkę).
-
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

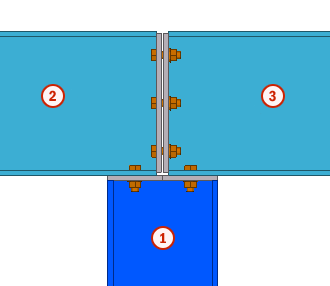

Klucz do identyfikacji elementów
|
Element |
|
|---|---|
|
1 |
Słup |
|
2 |
Belka |
|
3 |
Belka |
Karta Obraz
Na zakładce Obraz można określić rozmiary blach.
Blacha 1, 2, 3 i 4
Blachy 1 i 2 są blachami końcowymi na belkach. Blachy 3 i 4 są blachami czołowymi między słupami i belkami.
| Opcja |
Opis |
|---|---|
|
Blacha 1, 2, 3 i 4 |
Grubość, szerokość i wysokość blachy. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Klasa |
Numer klasy elementu. |
Blacha 3 + 4
Określa typ połączenia między słupem i belkami.
|
Opcja |
Opis |
Przykład |
|---|---|---|
|
2 blachy |
Są tworzone dwie blachy. Słup jest fazowany dwukrotnie. |
|
|
Blacha gięta |
Jest tworzona blacha gięta. Blacha może zostać rozwinięta na rysunku warsztatowym. Słup jest fazowany dwukrotnie. |
|
|
1 blacha |
Utworzona zostaje jedna blacha. Blacha jest zawsze zorientowana poziomo. Słup jest dopasowany prostopadle. |
|
|
Blacha prostopadle do słupa |
Utworzona zostaje jedna blacha. Słup jest dopasowany prostopadle, nawet jeśli jest umieszczony w kierunku skośnym. |
|
Odległości blach
|
Opis |
Domyślna |
|
|---|---|---|
|
1 |
Odległość blachy od krawędzi belki. |
5 mm |
|
2 |
Odstęp między blachami końcowymi. Jeżeli komponent jest stosowany z tylko jedną belką podrzędną, należy wpisać wartość ujemną. |
|
|
3 |
Odległość blachy od krawędzi słupa. |
|
|
4 |
Odległość blachy od środka słupa. |
Blachy końcowe
Umożliwia określenie umieszczenia blach końcowych.
Wielkość odstępu
Określa wartość graniczną szczeliny między blachą końcową i belką lub szczeliny między blachą czołową i słupem. W sytuacji, gdy belka lub słup są nieco zakrzywione lub nachylone, za pomocą tego parametru można zdecydować, czy kąt końca belki jest na tyle mały, że koniec można potraktować jako prosty.
Jeśli rzeczywista wielkość odstępu jest mniejsza niż ta wartość, koniec belki jest prosty.
W przypadku szczeliny większej niż ta wartość koniec jest dociągany do blachy końcowej lub do blachy czołowej.
Wartość domyślna to 5 mm.
zakładka Śruby 1–2
Na zakładce Śruby 1–2 można określić śruby, które łączą blachy końcowe.

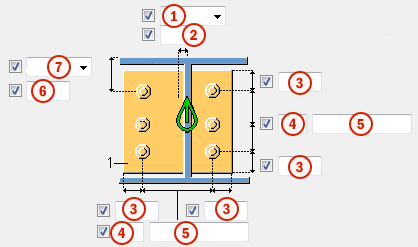

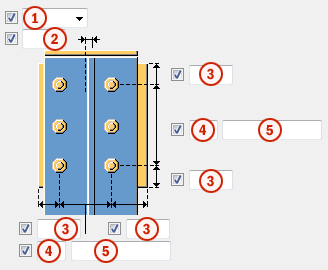

Wymiary grupy śrub
|
Opis |
|
|---|---|
|
1 |
Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.
|
|
2 |
Wymiary pozycji poziomej grupy śrub. |
|
3 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
4 |
Liczba śrub. |
|
5 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
6 |
Wymiar pozycji pionowej grupy śrub. |
|
7 |
Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
|
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
zakładki Śruby 3/Śruby 4
Na zakładkach Śruby 3 i Śruby 4 można określić śruby, które łączą pierwszą belkę podrzędną lub drugą belkę podrzędną ze słupem.
Wymiary grupy śrub
|
Opis |
|
|---|---|
|
1 |
Umożliwia wybranie sposobu mierzenia wymiarów pozycji poziomej grupy śrub.
|
|
2 |
Wymiary pozycji poziomej grupy śrub. |
|
3 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
4 |
Liczba śrub. |
|
5 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Karty Otwory - blacha 1 / Otwory - blacha 2 / Otwory - blachy 3 i 4
Karty Otwory umożliwiają określenie pozycji otworów pod ocynk w blachach końcowych.
| Opcja | Opis |
|---|---|
|
Norma śruby |
Wybierz normę śruby. |
|
Typ śruby |
Wybierz typ śruby w celu określenia położenia, do którego mają być dołączone śruby. |
|
Wczytaj dane z |
Można wybrać, aby za pomocą pliku definicji sinkholes.dat określić domyślne wartości offsetów poziomych i pionowych oraz średnice górnych i dolnych otworów. Plik jest przeszukiwany w następującej kolejności: Folder ustawień dla stali w środowisku common (..\Environments\common\system\Steel), folder modelu Można również wybrać opcję, aby określić otwory w oknie dialogowym komponentu. |
Liczba otworów
Środkiem grupy otworów jest punkt środkowy belki oraz punkt środkowy wstawki, jeśli wstawka istnieje. Grupy otworów składają się z 0, 1, 2 lub 4 otworów.
| Opcja | Opis |
|---|---|
|
|
Domyślnie Brak otworów Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Brak otworów |
|
|
1 otwór |
|
|
2 otwory |
|
|
4 otwory |

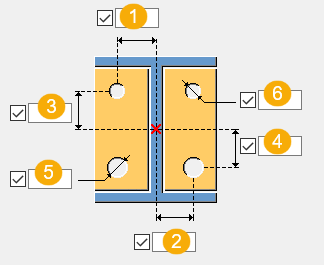

Pozycje otworów
| Opis | |
|---|---|
|
1 |
Blachy 1 i 2: Odległość pozioma między środkiem belki podrzędnej a górnym otworem. Blachy 3 i 4: Odległość pozioma między środkiem elementu głównego a górnym otworem. |
|
2 |
Blachy 1 i 2: Odległość pozioma między środkiem belki podrzędnej a dolnym otworem. Blachy 3 i 4: Odległość pozioma między środkiem elementu głównego a dolnym otworem. |
|
3 |
Blachy 1 i 2: Odległość pionowa między środkiem belki podrzędnej a górnym otworem. Blachy 3 i 4: Odległość pionowa między środkiem elementu głównego a górnym otworem. |
|
4 |
Blachy 1 i 2: Odległość pionowa między środkiem belki podrzędnej a dolnym otworem. Blachy 3 i 4: Odległość pionowa między środkiem elementu głównego a dolnym otworem. |
|
5 |
Średnica dolnego otworu. |
|
6 |
Średnica górnego otworu. |
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
