Blacha spawana do pasa górnego S (149)

Blacha spawana do pasa górnego S (149) łączy dwie belki z jedną blachą ścinaną lub z podwójną blachą ścinaną. Blachy ścinane należy przyspawać do środnika i półki górnej elementu głównego oraz przykręcić do środnika belki podrzędnej. Belka drugorzędna może być pozioma lub nachylona.

Utworzone obiekty

Blacha ścinana (1 lub 2)
Żebro (opcjonalnie)
Blachy wstawek (opcjonalnie)
Podkładki spoiny (opcjonalnie)
Śruby
Spoiny
Cięcia

Zastosowania


Sytuacja	Opis
	Blacha ścinana o częściowej głębokości połączona z półką górną belki.
	Blacha ścinana o częściowej głębokości połączona z półką górną belki. Tworzone jest żebro.

Kolejność wyboru

Wybierz element główny (belkę).
Wybierz element podrzędny (belkę).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

Klucz do identyfikacji elementów


	Element
1	Blacha ścinana
2	Blacha wstawki

Uwaga:

Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.

Zakładka Obraz

Zakładka Obraz umożliwia określenie położenia blachy ścinanej, półki belki i podcięć w środniku.

Wymiary


	Opis	Domyślnie

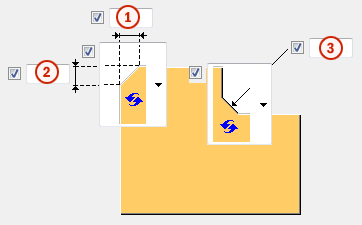

1	Odległość krawędzi blachy ścinanej od krawędzi półki elementu głównego.	`0`
2	Wycięcie elementu podrzędnego. Wycięcie elementu podrzędnego tworzy odstęp między elementem głównym a elementem podrzędnym.	`20`
3	Rozmiar pasa utworzonego w półce elementu podrzędnego. Wycięcie półki jest zdefiniowane przez krawędź blachy ścinanej.	Półka jest automatycznie zamieniana w płaskownik, kiedy blacha ścinana przecina półkę. `20`

Cięcie na końcu belki

Umożliwia zdefiniowanie sposobu cięcia belki podrzędnej. Belka jest widoczna z boku.


Opcja	Opis
	Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Jeśli nachylenie belki podrzędnej nie przekracza 10 stopni, jej koniec jest cięty pod kątem prostym. W przeciwnym razie koniec belki jest cięty skośnie.
	Kwadrat Końce belki podrzędnej są przycinane pod kątem prostym.
	Skos Koniec belki podrzędnej jest przycinany równolegle do krawędzi elementu głównego.
	Wycięcie prostopadłe bliżej środnika elementu głównego Koniec belki podrzędnej jest przycinany pod kątem prostym, a belka jest umieszczana bliżej środnika elementu głównego.
	Przycięta półka Przycina narożnik półki na końcu belki podrzędnej.

Cięcie środnika belki

Umożliwia zdefiniowanie sposobu cięcia środnika belki podrzędnej. Belka jest widoczna z góry.


Opcja	Opis
	Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję.
	Skos Przycina skośnie koniec środnika, gdy koniec belki podrzędnej jest również przycinany skośnie.
	Kwadrat Przycina koniec środnika pod kątem prostym, gdy koniec belki podrzędnej jest przycinany skośnie.

Cięcie półki belki

Umożliwia zdefiniowanie sposobu cięcia półki belki podrzędnej. Belka jest widoczna z góry.


Opcja	Opis
	Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję.
	Skos Przycina ukośnie koniec półki.
	Kwadrat Przycina część półki pod kątem prostym i pozostawia jej część skośnie.

Przycięcie półkę u dołu belki


Opcja	Opis
	Domyślna Cięcie półki Ustawienia AutoDefault mogą zmienić tą opcję.
	Podcięcie Dolna część belki podrzędnej jest nacinana, jeśli blacha ścinana przecina półkę. Należy wprowadzić promień i wysokość nacięcia.
	Cięcie półki Półka belki podrzędnej jest nacinana po tej samej stronie co blacha ścinana, jeśli blacha ścinana przecina półkę.

Zakładka Blachy

Zakładka Blachy umożliwia określenie rozmiaru, położenia, numeru, orientacji i kształtu blachy ścinanej.

Blacha ścinana


Opcja	Opis
Blacha ścinana	Grubość, szerokość i wysokość blachy ścinanej.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Fazowanie blachy ścinanej


	Opis
1	Wymiar poziomy fazowania blachy ścinanej.
2	Wymiar pionowy fazowania blachy ścinanej.
3	Poziomy i pionowy wymiar skosu blachy ścinanej.

Typ fazowania


Opcja	Opis
	Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wypukłym
	Fazowanie łukiem wklęsłym

Wymiary typu fazowania


Opcja	Opis
	Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wklęsłym

Położenie blachy ścinanej

Określ liczbę i stronę blach ścinanych w pojedynczych połączeniach z blachą ścinaną.


Opcja	Opis
	Domyślna Blacha ścinana dalsza Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Komponent automatycznie wybiera blachę ścinaną bliższą lub dalszej strony. Blacha ścinana jest tworzona z boku elementu podrzędnego, jeśli kąt między elementem głównym a elementem podrzędnym jest mniejszy niż 90 stopni.
	Blacha ścinana dalsza
	Blacha ścinana bliższa i dalsza
	Blacha ścinana bliższa

Odstęp między blachami ścinanymi.


	Opis	Domyślnie
1	Odstęp między środnikiem elementu podrzędnego a blachą ścinaną. Dotyczy tylko połączeń z dwoma blachami ścinanymi.	`0`

Zakładka Żebra

Zakładka Żebra pozwala określić wymiary, orientację, położenie i typ blachy żebra.

Wymiary blachy usztywniającej przeciwległego środnika


Opcja	Opis
Żebra druga strona środnika	Grubość, szerokość i wysokość blachy usztywniającej przeciwległego środnika.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Wymiary fazowania


	Opis
1	Wymiar poziomy fazowania.
2	Wymiar pionowy fazowania.

Typ fazowania


Opcja	Opis
	Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wypukłym
	Fazowanie łukiem wklęsłym

Tworzenie żebra


Opcja	Opis
	Domyślna Żebra nie są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Pełny Tworzy pełne żebro o takiej samej wysokości jak środnika elementu głównego.
	W zależności od blachy ścinanej Tekla Structures określa rozmiar żebra na podstawie rozmiaru blachy ścinanej. Tekla Structures próbuje w miarę możliwości utrzymać dolne krawędzie blachy żebra i blachy ścinanej na tym samym poziomie.
	Częściowo Między blachą usztywniającą a dolną półką elementu głównego zostanie pozostawiony odstęp.
	Żebra nie są tworzone.

Odstęp żebra


	Opis
1	Rozmiar odstępu między półkami elementu głównego a żebrem.

Orientacja żebra


Opcja	Opis
	Domyślna Żebra są równoległe do elementu podrzędnego. Ustawienia AutoDefault mogą zmienić tą opcję.
	Żebra są prostopadłe do elementu głównego.
	Żebra są równoległe do elementu podrzędnego.

Zakładka Wstawka

Zakładka Wstawka umożliwia określenie opcji tworzenia i fazowania wstawek wzmacniających półki belek podrzędnych w połączeniu.

Blachy wstawki


Opcja	Opis
Blacha górna	Grubość, szerokość i wysokość blachy górnej wstawki.
Blacha dolna	Grubość, szerokość i wysokość blachy dolnej wstawki.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Fazowania blachy wstawki


	Opis
1	Szerokość fazowania blachy górnej wstawki.
2	Wysokość fazowania blachy górnej wstawki.
3	Wysokość fazowania blachy dolnej wstawki.
4	Szerokość fazowania blachy dolnej wstawki.

Tworzenie blachy wstawki


Opcja	Opis
	Domyślnie W razie potrzeby tworzone są blachy górnej i dolnej wstawki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie W razie potrzeby tworzona jest blacha górnej wstawki, blacha dolnej wstawki lub obie.
	Tworzone są górne i dolne wstawki. Aby utworzyć jedną blachę, należy wprowadzić `0` w polu grubości (t) dla niepotrzebnej blachy (górnej lub dolnej).
	Blachy wstawek nie zostaną utworzone.

Zakładka Nacięcie

Zakładka Nacięcie umożliwia określenie automatycznego tworzenia podcięć belek podrzędnych oraz właściwości podcięć. Na zakładce Nacięcie znajdują się dwie grupy opcji: właściwości automatyczne (część górna) i właściwości ręczne (część dolna). Właściwości podcięcia automatycznego i ręcznego są od siebie niezależne.

Automatyczne podcięcie

Opcje automatycznego podcinania mają wpływ na zarówno górną, jak i dolną półkę.

Kształt podcięcia

Automatyczne podcięcie jest włączone po wybraniu kształtu nacięcia.


Opcja	Opis
	Domyślna Tworzy podcięcia dla belek podrzędnych. Ustawienia AutoDefault mogą zmienić tą opcję.
	Tworzy podcięcia dla belek podrzędnych. Cięcia są proste do środnika belki głównej.
	Tworzy podcięcia dla belek podrzędnych. Cięcia są prostopadłe do środnika belki podrzędnej.
	Tworzy podcięcia dla belek podrzędnych. Cięcie pionowe jest prostopadłe do belki głównej, a cięcie poziome jest prostopadłe do belki podrzędnej.
	Wyłącza automatyczne nacinanie.

Rozmiar nacięcia


Opcja	Opis
	Domyślna Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej.
	Mierzenie rozmiaru nacięcia odbywa się od osi belki głównej i od górnej półki belki głównej.

Wprowadź poziome i pionowe wartości cięć.

Kształt wycięcia półki


Opcja	Opis
	Domyślna Półka belki podrzędnej jest przecinana równolegle do belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Półka belki podrzędnej jest przecinana równolegle do belki głównej.
	Półka belki podrzędnej jest przecinana prostopadle

Zaokrąglenie wymiarów nacięcia

Użyj opcji zaokrąglenia wymiarów wycięcia, aby zdefiniować, czy wymiary wycięcia mają być zaokrąglane w górę. Nawet jeśli zaokrąglanie wymiarów jest ustawione jako aktywne, wymiary są zaokrąglane tylko w razie potrzeby.


Opcja	Opis
	Domyślna Wymiary wycięcia nie są zaokrąglane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Wymiary wycięcia nie są zaokrąglane.
	Wymiary nacięcia są zaokrąglane. Wprowadź poziome i pionowe wartości zaokrąglenia.

Wymiary są zaokrąglane w górę do najbliższej wartości będącej wielokrotnością wprowadzonej wartości. Jeśli np. wymiar rzeczywisty to 51, a wpiszesz zaokrągloną w górę wartość 10, wymiar jest zaokrąglany w górę do 60.

Pozycja nacięcia


Opcja	Opis
	Domyślna Tworzy cięcie poniżej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Tworzy cięcie poniżej półki belki głównej.
	Tworzy cięcie powyżej półki belki głównej.

Fazowanie nacięcia


Opcja	Opis
	Domyślna Wycięcie nie jest fazowane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Nacięcie nie jest fazowane.
	Tworzy nacięcie z liniowym fazowaniem.
	Nacięcie jest fazowane zgodnie z wprowadzonym promieniem.

Wprowadź promień fazowania.

Ręczne podcinanie

Używaj ręcznego wycięcia, gdy element niebędący częścią połączenia koliduje z belką podrzędną. Gdy używane jest ręczne nacinanie, cięcia są tworzone przez połączenie przy użyciu wartości wprowadzonych w polach na zakładce Nacięcie. Możesz użyć różnych wartości dla półki górnej i dolnej.

Strona podcięcia półki

Strona nacięcia półki definiuje stronę belki, po której są tworzone nacięcia.


Opcja	Opis
	Domyślna Tworzy wycięcia po obu stronach półki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Nacięcia są tworzone po obu stronach półki.
	Nacięcia są tworzone po obu stronach półki.
	Nacięcia są tworzone po bliższej stronie półki.
	Nacięcia są tworzone po dalszej stronie półki.

Kształt nacięcia półki

Kształt nacięcia półki definiuje kształt nacięcia w półce belki.


Opcja	Opis
	Domyślna Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Domyślna głębokość nacięcia jest dwukrotnością grubości półki belki podrzędnej. Cięcie zawsze biegnie przez całą szerokość półki belki podrzędnej.
	Tworzy fazowania na półce. Jeśli nie wpiszesz wymiaru poziomego, tworzone jest fazowanie 45 stopni.
	Tworzy nacięcia na półce z wartościami domyślnymi, chyba że w polach 1 i 2 zostaną wprowadzone wartości.
	Półka nie jest cięta.
	Tworzy cięcia w półce zgodnie z wartością w polu 1, aby wyrównać ją ze środnikiem.
	Tworzy cięcia w półce zgodnie z wartościami w polach 1 i 2.

Głębokość nacięcia półki


Opcja	Opis
	Domyślnie Głębokość nacięcia półki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Głębokość nacięcia półki.
	Głębokość nacięcia półki o wymiarze od osi środnika belki podrzędnej do krawędzi nacięcia.

Należy wprowadzić głębokość nacięcia półki.

Wymiary wycięcia


	Opis	Domyślna
1	Wymiary poziomych cięć półki.	`10 mm`
2	Wymiary pionowych cięć półki.	Odstęp między krawędzią nacięcia a półką belki jest równa zaokrągleniu środnika elementu głównego. Wysokość nacięcia jest zaokrąglana w górę do najbliższych `5 mm`.

Wymiar od środnika do cięcia półki.


	Opis
1	Umożliwia zdefiniowanie odległości między środnikiem a nacięciem półki.

Zakładka Śruby

Zakładka Śruby umożliwia określenie właściwości śrub łączących blachę ścinaną z elementem głównym.

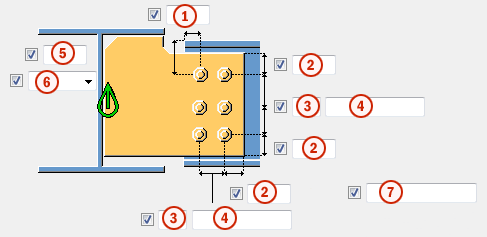

Wymiary grupy śrub


	Opis
1	Wymiary pozycji poziomej grupy śrub.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Wymiar pozycji pionowej grupy śrub.
6	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
7	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Rozmieszczanie śrub


Opcja	Opis
	Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję.
	Rozmieszczenie równoległe
	Typ rozmieszczenia na przemian 1
	Typ rozmieszczenia na przemian 2
	Typ rozmieszczenia na przemian 3
	Typ rozmieszczenia na przemian 4

Orientacja grupy śrub


Opcja	Opis
	Domyślna Kwadrat Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Kwadrat
	Uporządkowane na przemian Śruby są rozmieszczane równomiernie w kierunku elementu podrzędnego.
	Kwadrat Kwadratowa grupa śrub jest położona poziomo.
	Nachylona Kwadratowa grupa śrub jest nachylona w kierunku elementu podrzędnego.

Kierunek śrubowania


Opcja	Opis
	Domyślnie Kierunek śrubowania 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Kierunek śrubowania 1
	Kierunek śrubowania 2

Zakładka Ścięcie belki

Zakładka Ścięcie belki umożliwia określenie podkładek spoin, otworów dostępowych do spawania, przygotowania końca belki oraz podcięcia w półce.

Podkładka spoiny


Opcja	Opis
Podkładka spoiny	Grubość i szerokość podkładki spoiny.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Wymiary otworu dostępowego do spawania


	Opis
1	Odstęp między górną półką elementu podrzędnego a elementem głównym.
2	Wymiary pionowe górnego i dolnego otworu dostępowego do spawania.
3	Wymiary poziome górnego i dolnego otworu dostępowego do spawania.
4	Odstęp między środnikiem elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.
5	Odstęp między dolną półką elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.

Otwory dostępowe do spawania


Opcja	Opis	Domyślna
	Domyślnie Okrągły otwór dostępowy do spawania Ustawienia AutoDefault mogą zmienić tą opcję.
	Okrągły otwór dostępowy do spawania
	Kwadratowy otwór dostępowy do spawania
	Otwór ukosowany dostępowy do spawania
	Okrągły otwór dostępowy do spawania o promieniu, który można zdefiniować w .
	Otwór dostępowy do spawania w kształcie wydłużonego stożka o promieniu i wymiarach, które można zdefiniować w i .
	Otwór dostępowy do spawania w kształcie stożka o promieniach, które można zdefiniować w i . Duża litera R definiuje duży promień (wysokość). Mała litera r definiuje mały promień.	`R = 35` `r = 10`

Przygotowanie końca belki


Opcja	Opis
	Domyślna Przygotowywana jest półka górna i dolna. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Przygotowywana jest półka górna i dolna.
	Koniec belki nie jest przygotowany.
	Przygotowywana jest półka górna i dolna.
	Półka górna jest przygotowana.
	Półka dolna jest przygotowana.

Wycięcie półki


Opcja półki górnej	Opcja półki dolnej	Opis
		Domyślna Półka nie jest cięta. Ustawienia AutoDefault mogą zmienić tą opcję.
		Półka nie jest cięta.
		Półka jest cięta.

Podkładki spawu


Opcja dolnej podkładki	Opis
	Domyślna Podkładki są tworzone wewnątrz półek. Ustawienia AutoDefault mogą zmienić tą opcję.
	Podkładki nie są tworzone.
	Podkładki są tworzone wewnątrz półek.
	Podkładki są tworzone na zewnątrz półek.

Długość podkładki spoiny

Długość podkładki spoiny należy wprowadzić w polu poniżej opcji.


Opcja	Opis
	Domyślna Całkowita długość podkładki Ustawienia AutoDefault mogą zmienić tą opcję.
	Całkowita długość podkładki
	Przedłużenie poza krawędź półki
