Blacha ścinana (146)
Blacha ścinana (146) łączy belkę z belką lub belkę ze słupem za pomocą pojedynczej kwadratowej blachy ścinanej lub podwójnych blach ścinanych. Blachę ścinaną należy przyspawać do środnika i półek elementu głównego oraz przykręcić do środnika belki podrzędnej. Belka drugorzędna może być pozioma lub nachylona i/lub skośna. Blacha żeber po drugiej stronie środnika belki głównej jest opcjonalna.
Utworzone obiekty
-
Blacha ścinana (1 lub 2)
-
Żebro (opcjonalnie)
-
Wstawki (opcjonalnie)
-
Podkładki spoiny (opcjonalnie)
-
Kątowniki osadzenia
-
Spoiny
-
Śruby
-
Cięcia
Zastosowanie
|
Sytuacja |
Opis |
|---|---|
|
|
Prosta blacha ścinana połączona z belką. |
|
|
Prosta blacha ścinana połączona z belką. Niektóre śruby zostały usunięte. |
|
|
Prosta blacha ścinana połączona z belką. Element podrzędny jest skośny. |
|
|
Prosta blacha ścinana połączona z belką. Element podrzędny jest nachylony i skośny. Śruby i blacha ścinana są równoległe do elementu podrzędnego. |
|
|
Prosta blacha ścinana połączona z belką ze wstawkami i blachą żeber. |
|
|
Prosta blacha ścinana połączona z belką. Element podrzędny jest nachylony i skośny. |
|
|

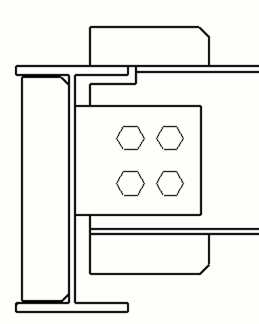

Prosta blacha ścinana połączona z półką słupa. |
|
|
Prosta blacha ścinana połączona z półką/krawędzią słupa. |
|
|
Prosta blacha ścinana połączona z półką słupa z opcjami kątowników osadzenia. |
|
|
Prosta blacha ścinana połączona z półką słupa. Niektóre śruby zostały usunięte. |
|
|
Prosta blacha ścinana do słupka lub kanał framugi. |
|
|
Proste połączenie wieszaka z blachy ścinanej. |
Kolejność wyboru
-
Wybierz element główny (słup lub belkę).
-
Wybierz element podrzędny (belkę).
Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.
Uwaga:
Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.
Klucz identyfikacji elementów
|
Element |
|
|---|---|
|
1 |
Blacha ścinana |
|
2 |
Blacha wstawki |

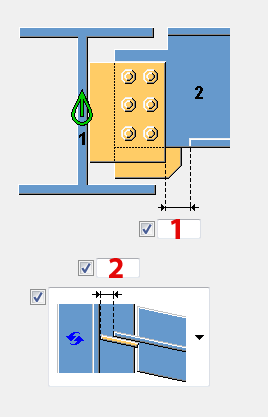

Karta Obraz
Na karcie Obraz można określać sposób cięcia końca, półki i środnika belki.
Wymiary
| Opis | Domyślnie | |
|---|---|---|
|
1 |
Rozmiar pasa utworzonego w półce elementu podrzędnego. Wycięcie półki jest zdefiniowane przez krawędź blachy ścinanej. |
Półka jest automatycznie zamieniana w płaskownik, kiedy blacha ścinana przecina półkę. 20 mm |
|
2 |
Wymiar szczeliny między belkami określa szczelinę między środnikiem elementu głównego a środnikiem belki podrzędnej. Wymiar jest mierzony prostopadle do elementu głównego lub w kierunku elementu podrzędnego. Ta opcja ma zastosowanie do warunków obramowania prostopadłego i skośnego. Wymiar używany jest wyłącznie po wybraniu dla opcji Cięcie na końcu belki wartości domyślnej lub automatycznej. |
20 mm Prostopadle do elementu głównego |
Cięcie na końcu belki
Umożliwia zdefiniowanie sposobu cięcia belki podrzędnej. Belka jest widoczna z boku.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Automatycznie Jeśli nachylenie belki podrzędnej nie przekracza 10 stopni, jej koniec jest cięty pod kątem prostym. W przeciwnym razie koniec belki jest cięty skośnie. |
|
|
Kwadrat Końce belki podrzędnej są przycinane pod kątem prostym. |
|
|
Skos Koniec belki podrzędnej jest przycinany równolegle do krawędzi elementu głównego. |
|
|
Wycięcie prostopadłe bliżej środnika elementu głównego Koniec belki podrzędnej jest przycinany pod kątem prostym, a belka jest umieszczana bliżej środnika elementu głównego. |
|
|
Przycięta półka Przycina narożnik półki na końcu belki podrzędnej. |
Cięcie środnika belki
Umożliwia zdefiniowanie sposobu cięcia środnika belki podrzędnej. Belka jest widoczna z góry.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Skos Przycina skośnie koniec środnika, gdy koniec belki podrzędnej jest również przycinany skośnie. |
|
|
Kwadrat Przycina koniec środnika pod kątem prostym, gdy koniec belki podrzędnej jest przycinany skośnie. |
Cięcie półki belki
Umożliwia zdefiniowanie sposobu cięcia półki belki podrzędnej. Belka jest widoczna z góry.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Skos Przycina ukośnie koniec półki. |
|
|
Kwadrat Przycina część półki pod kątem prostym i pozostawia jej część skośnie. |
Przycięcie półkę u dołu belki
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Cięcie półki Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Podcięcie Dolna część belki podrzędnej jest nacinana, jeśli blacha ścinana przecina półkę. Należy wprowadzić promień i wysokość nacięcia. |
|
|
Cięcie półki Półka belki podrzędnej jest nacinana po tej samej stronie co blacha ścinana, jeśli blacha ścinana przecina półkę. |
Zakładka Blachy
Karta Blachy umożliwia określenie rozmiaru, położenia, liczby, orientacji i kształtu blach ścinanych.
Elementy
| Opcja | Opis |
|---|---|
| Blacha ścinana | Grubość, szerokość i wysokość blachy ścinanej. |
| Podkładka blachy | Grubość, szerokość i wysokość podkładki blachy. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Położenie blachy ścinanej
Określ liczbę i stronę blach ścinanych w pojedynczych połączeniach z blachą ścinaną.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Blacha ścinana dalsza Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Automatycznie Komponent automatycznie wybiera blachę ścinaną bliższą lub dalszej strony. Blacha ścinana jest tworzona z boku elementu podrzędnego, jeśli kąt między elementem głównym a elementem podrzędnym jest mniejszy niż 90 stopni. |
|
|
Blacha ścinana dalsza |
|
|
Blacha ścinana bliższa i dalsza |
|
|
Blacha ścinana bliższa |
Odstęp między blachą ścinaną a elementem głównym
|
1 |
Odstęp między środnikiem elementu podrzędnego a blachą ścinaną. |
0 |
Położenie blachy ścinanej (nachylonej)
Umożliwia określenie położenia blach ścinanych. Element podrzędny jest nachylony.
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Krawędzie blachy ścinanej sięgają tego samego poziomu w elemencie głównym. Można zmienić tę opcję za pomocą funkcji Autodefaults. |
|
|
Krawędzie blachy ścinanej sięgają tego samego poziomu w elemencie głównym. |
|
|
Blachy ścinane mają taką samą długość. |
Odległość krawędzi blachy ścinanej
|
Opis |
|
|---|---|
|
1 |
Odległość między środnikiem elementu głównego i krawędziami blach ścinanych. |
Cięcie końca blachy ścinanej
| Opcja | Opis |
|---|---|
|
|
Domyślna Koniec blachy ścinanej nie jest cięty. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Kwadratowy Koniec blachy ścinanej nie jest cięty. |
|
|
Skos Koniec blachy ścinanej jest przycięty równolegle do środnika elementu głównego. |
Fazowanie blachy ścinanej
|
Opis |
|
|---|---|
|
1 |
Wymiar poziomy fazowania blachy ścinanej. |
|
2 |
Wymiar pionowy fazowania blachy ścinanej. |
Typ fazowania
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Bez fazowania Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie łukiem wypukłym |
|
|
Fazowanie łukiem wklęsłym |
Orientacja blachy ścinanej
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Nachylona Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Automatycznie Blacha ścinana jest nachylona w kierunku belki podrzędnej. Obie pionowe krawędzie blachy ścinanej są przycinane równolegle do końca belki podrzędnej. |
|
|
Nachylona Blacha ścinana jest nachylona w kierunku belki podrzędnej. Obie pionowe krawędzie blachy ścinanej są przycinane równolegle do końca belki podrzędnej. |
|
|
Kwadrat |
|
|
Zmieniona nachylona Tak samo jak w przypadku opcji Nachylona, ale pionowa krawędź blachy ścinanej połączonej z belką podrzędną jest przecinana prostopadle do półki belki podrzędnej. |
Blacha podkładki
Pozwala zdefiniować podkładki z blachy dla śrub oraz wybrać stronę takich podkładek.
| Opcja | Opis |
|---|---|
|
|
Domyślna Brak podkładki z blachy Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Brak podkładki z blachy |
|
|
Jedna podkładka z blachy |
|
|
Indywidualne kwadratowe podkładki z blachy do każdej śruby |
|
|
Indywidualne okrągłe podkładki z blachy do każdej śruby |
| Opcja | Opis |
|---|---|
|
Pozwala wybrać, czy podkładki z blachy mają być tworzone dla jednej blachy ścinanej czy dla obu blach ścinanych. |
Karta Żebra
Na zakładce Żebra można określić wymiary, orientację, położenie i typ blachy żebra.
Wymiary blachy żebra drugiej strony środnika
| Opcja | Opis |
|---|---|
|
Żebra druga strona środnika |
Grubość, szerokość i wysokość blachy usztywniającej przeciwległego środnika. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Tworzenie żebra
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Żebra nie są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Pełny Tworzy pełne żebro o takiej samej wysokości jak środnika elementu głównego. |
|
|
W zależności od blachy ścinanej Tekla Structures określa rozmiar żebra na podstawie rozmiaru blachy ścinanej. Tekla Structures próbuje w miarę możliwości utrzymać dolne krawędzie blachy żebra i blachy ścinanej na tym samym poziomie. |
|
|
Częściowo Między blachą usztywniającą a dolną półką elementu głównego zostanie pozostawiony odstęp. |
|
|
Żebra nie są tworzone. |
Odstęp żebra
| Opis | |
|---|---|
|
1 |
Rozmiar odstępu między półkami elementu głównego a żebrem. |
|
2 |
Rozmiar odstępu między środnikiem elementu głównego a żebrem. |
Orientacja żebra
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Żebra są równoległe do elementu podrzędnego. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Żebra są prostopadłe do elementu głównego. |
|
|
Żebra są równoległe do elementu podrzędnego. |
Fazowanie żebra
| Opis | |
|---|---|
|
1 |
Wymiar poziomy fazowania. |
|
2 |
Wymiar pionowy fazowania. |
Typ fazowania
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie łukiem wypukłym |
|
|
Fazowanie łukiem wklęsłym |
Zakładka Wstawka
Na zakładce Wstawka można określić opcje tworzenia i fazowania wstawek wzmacniających półki belek podrzędnych.
Blachy wstawki
| Opcja | Opis |
|---|---|
|
Blacha górna |
Grubość, szerokość i wysokość blachy górnej wstawki. |
|
Blacha dolna |
Grubość, szerokość i wysokość blachy dolnej wstawki. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Fazowania blachy wstawki
|
Opis |
|
|---|---|
|
1 |
Szerokość fazowania blachy górnej wstawki. |
|
2 |
Wysokość fazowania blachy górnej wstawki. |
|
3 |
Wysokość fazowania blachy dolnej wstawki. |
|
4 |
Szerokość fazowania blachy dolnej wstawki. |
Tworzenie blachy wstawki
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie W razie potrzeby tworzone są blachy górnej i dolnej wstawki. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Automatycznie W razie potrzeby tworzona jest blacha górnej wstawki, blacha dolnej wstawki lub obie. |
|
|
Tworzone są górne i dolne wstawki. Aby utworzyć jedną blachę, należy wprowadzić 0 w polu grubości (t) dla niepotrzebnej blachy (górnej lub dolnej). |
|
|
Blachy wstawek nie zostaną utworzone. |
Karta Nacięcie
Na zakładce Podcięcie można określić automatyczne tworzenie podcięć belki podrzędnej oraz właściwości podcięć. Na zakładce Podcięcie znajdują się dwie grupy opcji: właściwości automatyczne (część górna) i właściwości ręczne (część dolna). Właściwości podcięcia automatycznego i ręcznego są od siebie niezależne.
Automatyczne podcięcie
Opcje automatycznego podcinania mają wpływ na zarówno górną, jak i dolną półkę.
Kształt podcięcia
Automatyczne podcięcie jest włączone po wybraniu kształtu nacięcia.
| Opcja | Opis |
|---|---|
|
Domyślnie Tworzy podcięcia dla belek podrzędnych. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
Tworzy podcięcia dla belek podrzędnych. Cięcia są proste do środnika belki głównej. |
|
Tworzy podcięcia dla belek podrzędnych. Cięcia są prostopadłe do środnika belki podrzędnej. |
|
Tworzy podcięcia dla belek podrzędnych. Cięcie pionowe jest prostopadłe do belki głównej, a cięcie poziome jest prostopadłe do belki podrzędnej. |
|
Wyłącza automatyczne podcinanie. |
|
Tworzy podcięcia po obu stronach belki podrzędnej. Cięcia są prostopadłe do belki podrzędnej. |
Rozmiar podcięcia
| Opcja | Opis |
|---|---|
|
|
Domyślna Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej. |
|
|
Mierzenie rozmiaru nacięcia odbywa się od osi belki głównej i od górnej półki belki głównej. |
|
|
Mierzenie rozmiaru podcięcia odbywa się od krawędzi półki belki głównej i od zewnętrznej krawędzi górnej półki belki głównej. |
Wprowadź poziome i pionowe wartości cięć.
Kształt wycięcia półki
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Półka belki podrzędnej jest przecinana równolegle do belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Półka belki podrzędnej jest przecinana równolegle do belki głównej. |
|
|
Półka belki podrzędnej jest przecinana prostopadle |
Zaokrąglenie wymiarów nacięcia
Użyj opcji zaokrąglenia wymiarów wycięcia, aby zdefiniować, czy wymiary wycięcia mają być zaokrąglane w górę. Nawet jeśli zaokrąglanie wymiarów jest ustawione jako aktywne, wymiary są zaokrąglane tylko w razie potrzeby.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Wymiary wycięcia nie są zaokrąglane. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Wymiary wycięcia nie są zaokrąglane. |
|
|
Wymiary nacięcia są zaokrąglane. Wprowadź poziome i pionowe wartości zaokrąglenia. |
Wymiary są zaokrąglane w górę do najbliższej wartości będącej wielokrotnością wprowadzonej wartości. Jeśli np. wymiar rzeczywisty to 51, a wpiszesz zaokrągloną w górę wartość 10, wymiar jest zaokrąglany w górę do 60.
Pozycja nacięcia
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Tworzy cięcie poniżej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Tworzy cięcie poniżej półki belki głównej. |
|
|
Tworzy cięcie powyżej półki belki głównej. |
Fazowanie nacięcia
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Wycięcie nie jest fazowane. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Nacięcie nie jest fazowane. |
|
|
Tworzy nacięcie z liniowym fazowaniem. |
|
|
Nacięcie jest fazowane zgodnie z wprowadzonym promieniem. |
Wprowadź promień fazowania.
Ręczne podcinanie
Używaj ręcznego wycięcia, gdy element niebędący częścią połączenia koliduje z belką podrzędną. Gdy używane jest ręczne nacinanie, cięcia są tworzone przez połączenie przy użyciu wartości wprowadzonych w polach na zakładce Nacięcie. Możesz użyć różnych wartości dla półki górnej i dolnej.
Strona podcięcia półki
Strona nacięcia półki definiuje stronę belki, po której są tworzone nacięcia.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Tworzy wycięcia po obu stronach półki. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Automatycznie Nacięcia są tworzone po obu stronach półki. |
|
|
Nacięcia są tworzone po obu stronach półki. |
|
|
Nacięcia są tworzone po bliższej stronie półki. |
|
|
Nacięcia są tworzone po dalszej stronie półki. |
Kształt nacięcia półki
Kształt nacięcia półki definiuje kształt nacięcia w półce belki.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Automatycznie Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Domyślna głębokość nacięcia jest dwukrotnością grubości półki belki podrzędnej. Cięcie zawsze biegnie przez całą szerokość półki belki podrzędnej. |
|
|
Tworzy fazowania na półce. Jeśli nie wpiszesz wymiaru poziomego, tworzone jest fazowanie 45 stopni. |
|
|
Tworzy nacięcia na półce z wartościami domyślnymi, chyba że w polach 1 i 2 zostaną wprowadzone wartości. |
|
|
Półka nie jest cięta. |
|
|
Tworzy cięcia w półce zgodnie z wartością w polu 1, aby wyrównać ją ze środnikiem. |
|
|
Tworzy cięcia w półce zgodnie z wartościami w polach 1 i 2. |
Głębokość nacięcia półki
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Głębokość nacięcia półki. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Głębokość nacięcia półki. |
|
|
Głębokość nacięcia półki o wymiarze od osi środnika belki podrzędnej do krawędzi nacięcia. |
Należy wprowadzić głębokość nacięcia półki.
Wymiary wycięcia
|
Opis |
Domyślna |
|
|---|---|---|
|
1 |
Wymiary poziomych cięć półki. |
10 mm |
|
2 |
Wymiary pionowych cięć półki. |
Odstęp między krawędzią nacięcia a półką belki jest równa zaokrągleniu środnika elementu głównego. Wysokość nacięcia jest zaokrąglana w górę do najbliższych 5 mm. |
Wymiar od środnika do cięcia półki.
|
Opis |
|
|---|---|
|
1 |
Umożliwia zdefiniowanie odległości między środnikiem a nacięciem półki. |
Definicja wcięcia BCSA
Umożliwia zdefiniowanie, czy nacięcia są tworzone zgodnie ze specyfikacjami Brytyjskiego Stowarzyszenia Producentów Konstrukcji Stalowych (British Constructional Steelwork Association – BCSA).
|
Opcja |
Opis |
|---|---|
|
Domyślnie |
Wymiary nacięcia. |
|
Tak |
Tworzy wycięcie 50 mm dla prostych połączeń typu belka do belki. |
|
Nie |
Wymiary nacięcia należy zdefiniować na zakładce Nacięcie. |
Odstęp cięcia od środnika belki
Umożliwia zdefiniowanie wartości tolerancji dla cięcia względem środnika belki. Wartość określa część środnika, która nie jest cięta.
Karta Śruby
Na zakładce Śruby można określić właściwości śrub łączących blachę ścinaną z elementem podrzędnym.

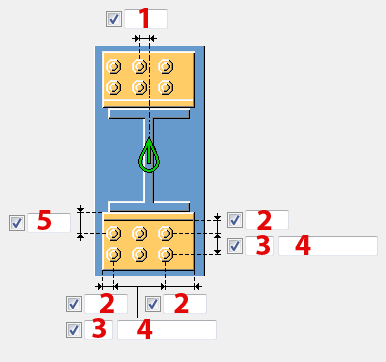

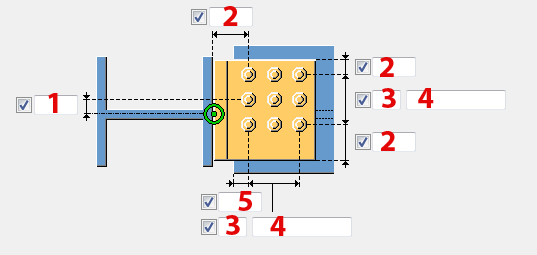

Wymiary grupy śrub
Wymiary grup śrub wpływają na rozmiar i kształt blach ścinanych.
| Opis | |
|---|---|
| 1 |
Wymiary pozycji poziomej grupy śrub. W przypadku gdy belka podrzędna jest nachylona lub skośna, należy określić, czy wymiar poziomy jest mierzony od grupy śrub do krawędzi elementu podrzędnego czy od grupy śrub do środnika elementu głównego.
Domyślnie wymiar poziomy jest mierzony od grupy śrub do krawędzi elementu podrzędnego. Upewnij się, że w ustawieniu Cięcie końca belki na karcie Obraz wybrano kąt prosty |
| 2 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
| 3 |
Liczba śrub. |
| 4 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
| 5 |
Wymiar pozycji pionowej grupy śrub. W przypadku gdy belka podrzędna jest nachylona, należy określić, czy wymiar pionowy jest mierzony od grupy śrub do krawędzi elementu podrzędnego czy od grupy śrub do krawędzi elementu głównego.
Domyślnie wymiar pionowy jest mierzony od grupy śrub do krawędzi elementu podrzędnego (wymiar nachylony). Upewnij się, że w ustawieniu Cięcie końca belki na karcie Obraz wybrano kąt prosty |
| 6 |
Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.
|
| 7 |
Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu. |
Rozmieszczanie śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Rozmieszczenie równoległe Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Rozmieszczenie równoległe |
|
|
Typ rozmieszczenia na przemian 1 |
|
|
Typ rozmieszczenia na przemian 2 |
|
|
Typ rozmieszczenia na przemian 3 |
|
|
Typ rozmieszczenia na przemian 4 |
Orientacja grupy śrub
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Kwadrat Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Automatycznie Kwadrat |
|
|
Uporządkowane na przemian Śruby są rozmieszczane równomiernie w kierunku elementu podrzędnego. |
|
|
Kwadrat Kwadratowa grupa śrub jest położona poziomo. |
|
|
Nachylona Kwadratowa grupa śrub jest nachylona w kierunku elementu podrzędnego. |
Kierunek śrubowania
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Kierunek śrubowania 1 Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Kierunek śrubowania 1 |
|
|
Kierunek śrubowania 2 |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
Długość cięcia
Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.
Komentarz
Można podać komentarz.
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zespół śruby
Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.
Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.
Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Zakładka Ścięcie belki
Na zakładce Cięcie belki można określić podkładki spoiny, otwory dostępu do spawania, przygotowanie końca belki oraz podcięcia.
Podkładka spoiny
| Opcja | Opis |
|---|---|
|
Podkładka spoiny |
Grubość i szerokość podkładki spoiny. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Wymiary otworu dostępowego do spawania
|
Opis |
|
|---|---|
|
1 |
Odstęp między górną półką elementu podrzędnego a elementem głównym. |
|
2 |
Wymiary pionowe górnego i dolnego otworu dostępowego do spawania. |
|
3 |
Wymiary poziome górnego i dolnego otworu dostępowego do spawania. |
|
4 |
Odstęp między środnikiem elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz. |
|
5 |
Odstęp między dolną półką elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz. |
Otwory dostępowe do spawania
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
|
Domyślnie Okrągły otwór dostępowy do spawania Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
|
Okrągły otwór dostępowy do spawania |
|
|
|
Kwadratowy otwór dostępowy do spawania |
|
|
|
Otwór ukosowany dostępowy do spawania |
|
|
|
Okrągły otwór dostępowy do spawania o promieniu, który można zdefiniować w |
|
|
|
Otwór dostępowy do spawania w kształcie wydłużonego stożka o promieniu i wymiarach, które można zdefiniować w |
|
|
|
Otwór dostępowy do spawania w kształcie stożka o promieniach, które można zdefiniować w Duża litera R definiuje duży promień (wysokość). Mała litera r definiuje mały promień. |
R = 35 r = 10 |
.
i
.
Przygotowanie końca belki
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Przygotowywana jest półka górna i dolna. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Automatycznie Przygotowywana jest półka górna i dolna. |
|
|
Koniec belki nie jest przygotowany. |
|
|
Przygotowywana jest półka górna i dolna. |
|
|
Półka górna jest przygotowana. |
|
|
Półka dolna jest przygotowana. |
Wycięcie półki
|
Opcja półki górnej |
Opcja półki dolnej |
Opis |
|---|---|---|
|
|
|
Domyślna Półka nie jest cięta. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
|
Półka nie jest cięta. |
|
|
|
Półka jest cięta. |
Podkładki spawu
|
Opcja dolnej podkładki |
Opis |
|---|---|
|
|
Domyślna Podkładki są tworzone wewnątrz półek. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Podkładki nie są tworzone. |
|
|
Podkładki są tworzone wewnątrz półek. |
|
|
Podkładki są tworzone na zewnątrz półek. |
Długość podkładki spoiny
Długość podkładki spoiny należy wprowadzić w polu poniżej opcji.
|
Opcja |
Opis |
|---|---|
|
|
Domyślna Całkowita długość podkładki Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Całkowita długość podkładki |
|
|
Przedłużenie poza krawędź półki |
Pozycja podkładki spoiny
|
Opcja |
Opis |
|---|---|
|
|
Należy wprowadzić wartość dodatnią lub ujemną przesunięcia przedniego końca podkładki względem końca półki. |
Typ zespołu
Określ położenie, w którym są wykonywane spoiny dla podkładek spoin. Po wybraniu opcji Warsztat Tekla Structures uwzględnia podkładki w zespole.
Zakładka Ramka kątownika
Na zakładce Ramka z kątownika można dodać profil osadzenia.
Profil osadzenia
Zadaniem profili osadzenia jest przenoszenie obciążeń elementu podrzędnego. Kątowniki osadzenia mogą się znajdować przy górnej półce, przy dolnej półce albo przy obu półkach elementu podrzędnego. Profil osadzenia może być usztywniony i przykręcony lub przyspawany do elementu głównego i podrzędnego.
| Opcja | Opis |
|---|---|
|
Żebra |
Grubość, szerokość i wysokość żebra. |
|
Profil |
Umożliwia zdefiniowanie profilu kątownika osadzenia przez jego wybranie z katalogu profili. |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
|
|
Wykończenie |
Opisuje sposób obróbki powierzchni elementu. |
Pozycja kątownika osadzenia
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Kątownik osadzenia nie jest tworzony. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Kątownik osadzenia nie jest tworzony. |
|
|
Kątownik osadzenia jest tworzony na górze półki. |
|
|
Kątownik osadzenia jest tworzony na dole półki. |
|
|
Kątowniki osadzenia są tworzone po obu stronach półki. |
Przymocowanie kątownika osadzenia
Kątownik osadzenia znajduje się przy górnej lub przy dolnej powierzchni elementu podrzędnego.
|
Opcja górnego kątownika osadzenia |
Opcja dolnego kątownika osadzenia |
Opis |
|---|---|---|
|
|
|
Domyślna Połączenie śrubowe Kątownik osadzenia jest przykręcony do elementu głównego i elementu podrzędnego. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
|
Połączenie śrubowe Kątownik osadzenia jest przykręcony do elementu głównego i elementu podrzędnego. |
|
|
|
Połączenie spawane-śrubowe Kątownik osadzenia jest przyspawany do elementu głównego i przykręcony do elementu podrzędnego. |
|
|
|
Połączenie śrubowe-spawane Kątownik osadzenia jest przykręcony do elementu głównego i przyspawany do elementu podrzędnego. |
|
|
|
Połączenie spawane Kątownik osadzenia jest przyspawany do elementu głównego i elementu podrzędnego. |
Typ żebra
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Prostokątna blacha usztywniająca Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Prostokątna blacha usztywniająca |
|
|
Trójkątna blacha usztywniająca |
|
|
Kształt żebra jest określany przez linię łączącą końce ramion kątownika osadzenia. |
Wymiar offsetu żebra
Umożliwia zdefiniowanie offsetu cięć skośnych w trójkątnych żebrach.
| Opis | |
|---|---|
|
1 |
Wymiar offsetu poziomego |
|
2 |
Wymiar offsetu pionowego |
Obrót kątownika osadzenia
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Kątownik osadzenia nie jest obracany. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Kątownik osadzenia nie jest obracany. |
|
|
Kątownik osadzenia jest obracany o 90 stopni w poziomie. Aby usztywnić obrócony kątownik osadzenia, wybierz opcję Żebra środkowe z listy Pozycja żebra pośredniego. |
Orientacja kątownika osadzenia
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Dłuższe ramię kątownika osadzenia jest połączone z elementem podrzędnym. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Dłuższe ramię kątownika osadzenia jest połączone z elementem podrzędnym. |
|
|
Dłuższe ramię kątownika osadzenia jest połączone z elementem głównym. |
|
|
Automatycznie Dłuższe ramię kątownika osadzenia jest połączone z tym elementem, w którym śruby sięgają najdalej od narożnika kątownika osadzenia. |
Pozycja bocznych żeber
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Boczne żebra nie są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Boczne żebra nie są tworzone. |
|
|
Żebra są tworzone po bliższej stronie. |
|
|
Żebra są tworzone po dalszej stronie. |
|
|
Żebra są tworzone po bliższej i dalszej stronie. |
Pozycja środkowego żebra
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Zgodnie ze śrubami Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Środkowa blacha usztywniająca nie jest tworzona. |
|
|
Środkowe żebra Blacha usztywniająca jest umieszczana pośrodku kątownika osadzenia. Wpisz liczbę żeber środkowych w polu Liczba żeber środkowych. Żebra wielokrotne są wyśrodkowane i rozmieszczone w jednakowych odstępach. |
|
|
Zgodnie ze śrubami Blacha usztywniająca jest umieszczana między śrubami, pośrodku odstępu między nimi. Domyślnie żebro jest tworzone między każdą parą śrub. Wprowadź liczbę środkowych żeber w polu poniżej. |
Odsunięcie kątownika osadzenia
|
Opis |
|
|---|---|
|
1 |
Odsunięcie poziome kątownika osadzenia od osi elementu głównego. |
Szczelina
|
Opis |
|
|---|---|
|
1 |
Górny odstęp i dolny odstęp między kątownikiem osadzenia a elementem podrzędnym. |
Fazowania kątownika osadzenia
| Opis | |
|---|---|
|
1 |
Wymiar pionowy fazowania. |
|
2 |
Wymiar poziomy fazowania. |
Typ fazowania
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Bez fazowania Można zmienić tę opcję za pomocą funkcji AutoDefault. |
|
|
Bez fazowania |
|
|
Fazowanie liniowe |
|
|
Fazowanie łukiem wypukłym |
|
|
Fazowanie łukiem wklęsłym |
Zakładka Ramka śrub podrz.
Na zakładce Kątownik - śruby gł. można określić właściwości śrub łączących profil osadzenia z elementem głównym.
Wymiary grupy śrub kątownika osadzenia
|
Opis |
|
|---|---|
|
1 |
Wymiary pozycji poziomej grupy śrub. Wymiar definiuje się od osi belki podrzędnej. |
|
2 |
odległość od krawędzi to odległość od środka śruby do krawędzi elementu. Odległość od krawędzi śruby. |
|
3 |
Liczba śrub. |
|
4 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
5 |
Wymiar pozycji pionowej grupy śrub. Wymiar definiuje się od dołu belki podrzędnej. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
- Góra dotyczy grupy śrub, które łączą górny profil osadzenia z elementem głównym.
- Dół dotyczy grupy śrub, które łączą dolny profil osadzenia z elementem głównym.
Komentarz
Można podać komentarz.
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Zakładka Ramka śrub gł.
Na karcie Kątownik - śruby podrz. można określać właściwości śrub łączących profil osadzenia z elementem podrzędnym.
Wymiary grupy śrub kątownika osadzenia
|
Opis |
|
|---|---|
|
1 |
Wymiar pozycji pionowej grupy śrub. Wymiar definiuje się od osi belki podrzędnej. |
|
2 |
Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu. |
|
3 |
Liczba śrub. |
|
4 |
Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości. |
|
5 |
Wymiary pozycji poziomej grupy śrub. Wymiar definiuje się od dołu belki podrzędnej. |
Podstawowe właściwości śruby
|
Opcja |
Opis |
Domyślna |
|---|---|---|
|
Rozmiar śruby |
Średnica śruby. |
Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub. |
|
Norma śruby |
Norma śruby używana w komponencie. |
Dostępne normy są zdefiniowane w katalogu zespołów śrub. |
|
Tolerancja |
Odstęp między śrubą a otworem. |
|
|
Gwint w mat |
Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem. |
Tak |
|
Budowa/Warsztat |
Lokalizacja montażu śrub. |
Budowa |
- Góra dotyczy grupy śrub, które łączą górny profil osadzenia z elementem podrzędnym.
- Dół dotyczy grupy śrub, które łączą dolny profil osadzenia z elementem podrzędnym.
Komentarz
Można podać komentarz.
Otwory podłużne
Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
1 |
Wymiar pionowy otworu owalnego. |
0 — okrągły otwór. |
|
2 |
Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych. |
0 - okrągły otwór. |
|
Typ otworu |
Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane. |
|
|
Obróć otwory |
Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne. |
|
|
Owalne otwory w |
Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu. |
Zwiększenie długości śruby
Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.
Karta Ogólne
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Zakładka Typ projektu
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Karta Obliczenia
Kliknij poniższe łącze, aby uzyskać więcej informacji:
Spoiny
Kliknij poniższe łącze, aby uzyskać więcej informacji:
