Dwustronne połączenie kątownikiem (143)

Dwustronne połączenie kątownikiem (143) łączy dwie belki lub belkę ze słupem za pomocą pojedynczych lub podwójnych kątowników. Belka drugorzędna może być pozioma lub nachylona. Spawane wstawki i profil osadzenia są opcjonalne.

Utworzone obiekty

Połączenie kątownikami (2)
Blachy wstawek (opcjonalnie)
Profil osadzenia (opcjonalnie)
Podkładki spoiny (opcjonalnie)
śruby
Podkładki blachy (opcjonalne)
Spoiny
Cięcia

Zastosowania


Sytuacja	Opis
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne. Opcje przykręcony/przykręcony, spawany/przykręcony, spawany/spawany.
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne. Opcje przykręcony/przykręcony, spawany/przykręcony, spawany/spawany.
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne. Opcja wstawki. Górny/Dolny/Oba.
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne na różnych wysokościach.
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne. Przygotowanie do spawania i otwory dostępowe do spawania do połączenia momentowego.
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne. Połączenie zabezpieczające.
	Połączenie kątownikiem. Automatyczne nacinanie elementu podrzędnego w celu przygotowania szczeliny na śrubę.
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne obrócone.
	Połączenie kątownikiem. Klamra jednostronna/dwustronna. Dwa elementy podrzędne, jeden nachylony.
	Połączenie wzdłużne kątownikiem. Kątownik jednostronny. Opcje przykręcony/przykręcony, spawany/przykręcony, spawany/spawany.
	Połączenie wzdłużne kątownikiem. Belki w różnych płaszczyznach.
	Połączenie wzdłużne kątownikiem. Opcje przykręcony/przykręcony, spawany/przykręcony, spawany/spawany.

Kolejność wyboru

Wybierz element główny (słup lub belkę).
Wybierz pierwszy element podrzędny (belkę).
Wybierz drugi element podrzędny (belkę).
Kliknij środkowym przyciskiem myszy, aby utworzyć połączenie.

Klucz do identyfikacji elementów


	Przedrostek
1	Połączenie kątownikami
2	Blacha wstawki

Note:

Tekla Structures używa do utworzenia tego komponentu wartości z pliku joints.def.

Zakładka Obraz

Na zakładce Obraz można określić wymiary połączenia kątownikiem oraz sposób przycięcia końca belki.

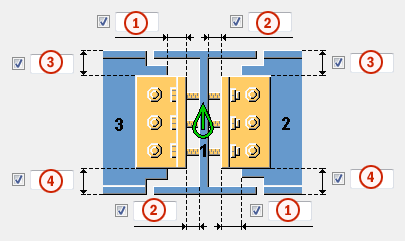

Wymiary


	Opis	Domyślna
1	Długość wycięcia elementu podrzędnego. Wycięcie jest zdefiniowane na podstawie krawędzi kątownika.
2	Określa szczelinę między elementem głównym a połączeniem kątownikiem.	`0`
3	Odległość górnej krawędzi kątownika od górnej powierzchni belki podrzędnej. Położenie krawędzi górnej kątownika zmienia wysokość kątownika. Wartość dodatnia powoduje przesunięcie górnej pozycji bliżej środka belki i w efekcie zmniejszenie rozmiaru kątownika. Wartości ujemne zwiększają rozmiar kątownika.	Jeśli nie zostanie podana wartość, rozmiar kątownika zależy od śrub i odległości od ich krawędzi.
4	Odległość dolnej krawędzi kątownika od dolnej powierzchni belki podrzędnej. Położenie dolnej krawędzi kątownika zmienia wysokość kątownika. Wartość dodatnia powoduje przesunięcie górnej pozycji bliżej środka belki i w efekcie zmniejszenie rozmiaru kątownika. Wartości ujemne zwiększają rozmiar kątownika.	Jeśli nie zostanie podana wartość, rozmiar kątownika zależy od śrub i odległości od ich krawędzi.


Opcja	Opis
Sortuj drugorzędne według profilu wysokości	Określ, czy elementy podrzędne są sortowane według ich wysokości profilu. Po ustawieniu wartości Tak, najwyższy element podrzędny jest zawsze traktowany jako pierwszy element podrzędny, niezależnie od kolejności wyboru.


	Opis	Domyślnie
1	Rozmiar pasa utworzonego w półce elementu podrzędnego. Punkt przycięcia półki jest określany przez krawędź połączenia kątownikiem.	Półka jest automatycznie zamieniana w płaskownik, kiedy połączenie kątownikiem przecina półkę.

Cięcie na końcu belki

Określ sposób cięcia belki podrzędnej. Belka jest widoczna z boku.


Opcja	Opcja	Opis
		Domyślna Skos Ustawienia AutoDefault mogą zmienić tą opcję.
		Automatycznie Jeśli nachylenie belki podrzędnej nie przekracza 10 stopni, jej koniec jest cięty pod kątem prostym. W przeciwnym razie koniec belki jest cięty skośnie.
		Kwadrat Końce belki podrzędnej są przycinane pod kątem prostym.
		Skos Koniec belki podrzędnej jest przycinany równolegle do krawędzi elementu głównego.

Przycięcie półkę u dołu belki


Opcja	Opis
	Domyślna Cięcie półki Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Nacięcie Dolna część belki podrzędnej jest nacinana, jeśli kątownik przecina półkę. Należy wprowadzić promień i wysokość nacięcia.
	Wycięcie półki Półka belki podrzędnej jest nacinana po tej samej stronie co kątownik, jeśli kątownik przecina półkę.

Karta Elementy

Na zakładce Elementy można określić rozmiar, położenie i orientację połączeń kątownikiem.

Profil NS/FS


Opcja	Opis	Domyślnie
Profil NS Profil 2 NS	Profil połączenia kątownikiem bliższej strony dla pierwszego i drugiego elementu podrzędnego przez wybranie go z katalogu profili.	Wielkość kątownika jest określona średnicą śruby. Nazwą domyślną jest `KĄTOWNIK`.
Profil FS Profil 2 FS	Profil połączenia kątownikiem dalszej strony dla pierwszego i drugiego elementu podrzędnego przez wybranie go z katalogu profili.	Wielkość kątownika jest określona średnicą śruby. Nazwą domyślną jest `KĄTOWNIK`.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Pozycja połączenia kątownikiem


Opcja dla drugiego elementu podrzędnego	Opcja dla pierwszego elementu podrzędnego	Opis
		Domyślna Połączenia kątownikami są tworzone na bliższej i dalszej stronie. Można zmienić tę opcję za pomocą funkcji AutoDefault.
		Automatycznie Jeżeli profil elementu głównego jest rurą, zostaną utworzone dwa połączenia kątownikami. W przeciwnym razie zostanie utworzone połączenie kątownikiem na bliższej stronie.
		Połączenie kątownikiem jest tworzone na bliższej stronie.
		Połączenia kątownikami są tworzone na bliższej i dalszej stronie.
		Połączenie kątownikiem jest tworzone na dalszej stronie.

Orientacja kątowników na bliższej stronie

Opcje te zamieniają nierówne ramiona połączenia kątownikami po stronie bliższej.


Opcja dla drugiego elementu podrzędnego	Opcja dla pierwszego elementu podrzędnego	Opis
		Domyślna Bez zamiany Ustawienia AutoDefault mogą zmienić tą opcję.
		Bez zamiany Kątownik jest umieszczany w połączeniu w taki sposób, że dłuższe ramię jest połączone z elementem podrzędnym.
		Ze zamianą Ramiona kątownika są zamieniane w taki sposób, że ramię dłuższe jest połączone z elementem głównym.

Orientacja kątowników na dalszej stronie

Opcje te zamieniają nierówne ramiona połączenia kątownikami po stronie dalszej.


Opcja dla drugiego elementu podrzędnego	Opcja dla pierwszego elementu podrzędnego	Opis
		Domyślna Bez zamiany Ustawienia AutoDefault mogą zmienić tą opcję.
		Bez zamiany Kątownik jest umieszczany w połączeniu w taki sposób, że dłuższe ramię jest połączone z elementem podrzędnym.
		Ze zamianą Ramiona kątownika są zamieniane w taki sposób, że ramię dłuższe jest połączone z elementem głównym.

Rozstaw śrub i szczelina przy spawaniu


Opcja	Opis
1	Rozstaw śrub.
2	Szczelina przy spawaniu.


Opcja	Opis
	Domyślnie Rozstaw śrub bez szczeliny przy spawaniu Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Rozstaw śrub bez szczeliny przy spawaniu
	Rozstaw śrub ze szczeliną przy spawaniu
	Rozstaw śrub ze szczeliną przy spawaniu definiowane przez użytkownika.

Środek linii rozstawu śrub


Opcja	Opis
	Domyślna Środek linii rozstawu śrub od osi elementu podrzędnego. Ustawienia AutoDefault mogą zmienić tą opcję.
	Środek linii rozstawu śrub od osi elementu podrzędnego.
	Środek linii rozstawu śrub od tylnej części środnika elementu podrzędnego. Tej opcji można użyć, gdy element podrzędny ma profil C lub U.

Połączenia zabezpieczające

Wpisz wartość w polu Offset poziomy strony 2, aby przesunąć kątowniki poziomo po stronie drugiej belki podrzędnej. Wpisz wymiary Cięcie pionowe/offset i Cięcie poziome.

Typ połączenia zabezpieczającego

Określa, czy utworzone połączenie jest połączeniem standardowym czy połączeniem zabezpieczającym.


Opcja	Opis
	Domyślnie Połączenie zabezpieczające nie jest tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Połączenie zabezpieczające nie jest tworzone.
	Kątowniki są przesuwane w dół, aby utworzyć połączenie zabezpieczające. Wpisz wymiar w polu Cięcie pionowe/przesunięcie.
	Połączenia kątownikami są nacinane u góry, aby utworzyć połączenie zabezpieczające. Wpisz wymiary nacięcia w polach Cięcie pionowe/przesunięcie i Cięcie poziome.
	Kątowniki są przesuwane do góry, aby utworzyć połączenie zabezpieczające. Wpisz wymiar w polu Cięcie pionowe/przesunięcie.
	Kątowniki są nacinane u dołu, aby utworzyć połączenie zabezpieczające. Wpisz wymiary nacięcia w polach Cięcie pionowe/przesunięcie i Cięcie poziome.
	Połączenia kątownikami są fazowane u góry, aby utworzyć połączenie zabezpieczające. Wpisz wymiary fazowania w polach Cięcie pionowe/offset i Cięcie poziome.
	Połączenia kątownikami są fazowane na dole, aby utworzyć połączenie zabezpieczające. Wpisz wymiary fazowania w polach Cięcie pionowe/offset i Cięcie poziome.

Położenie połączenia zabezpieczającego

Określa położenie połączenia zabezpieczającego.


Opcja	Opis
	Domyślnie Na pierwszej belce podrzędnej Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Na pierwszej belce podrzędnej
	Na pierwszej belce podrzędnej
	Na drugiej belce podrzędnej
	Na drugiej belce podrzędnej
	Na pierwszej belce podrzędnej
	Na drugiej belce podrzędnej
	Na pierwszej belce podrzędnej i na drugiej podrzędnej
	Na drugiej belce podrzędnej i na pierwszej belce podrzędnej

Równomierne rozmieszczenie połączenia zabezpieczającego

Określa sposób równomiernego rozmieszczenia połączeń kątownikami.


Opcja	Opis
	Domyślnie Równomiernie Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Równomiernie Wysokość połączenia kątownikiem nie jest modyfikowana, ale połączenia kątownikami są przesuwane, aby utworzyć połączenie zabezpieczające.
	Równy Wysokość połączenia kątownikiem jest modyfikowana, aby utworzyć połączenie zabezpieczające, ale spody kątowników są ze sobą wyrównane.

Zakładka Wstawka

Na zakładce Wstawka można określić opcje tworzenia i fazowania wstawek wzmacniających półki belek podrzędnych.

Blachy wstawki

Table 1.
Opcja	Opis
Blacha górna	Grubość, szerokość i wysokość blachy górnej wstawki.
Blacha dolna	Grubość, szerokość i wysokość blachy dolnej wstawki.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Tworzenie blachy wstawki


Opcja dla drugiej belki podrzędnej	Opcja dla pierwszej belki podrzędnej	Opis
		Domyślnie W razie potrzeby tworzone są blachy górnej i dolnej wstawki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
		Automatycznie W razie potrzeby tworzona jest blacha górnej wstawki, blacha dolnej wstawki lub obie.
		Górne i dolne wstawki są zawsze tworzone. Aby utworzyć jedną blachę, należy wprowadzić `0` w polu grubości (t) dla niepotrzebnej blachy wstawki (górnej lub dolnej).
		Blachy wstawek nie zostaną utworzone.

Fazowania blachy wstawki


	Opis
1	Szerokość fazowania blachy górnej wstawki.
2	Wysokość fazowania blachy górnej wstawki.
3	Wysokość fazowania blachy dolnej wstawki.
4	Szerokość fazowania blachy dolnej wstawki.

Karta Nacięcie

Na zakładce Podcięcie można określić automatyczne tworzenie nacięć belek podrzędnych oraz właściwości podcięć. Na zakładce Podcięcie znajdują się dwie grupy opcji: właściwości automatyczne (część górna) i właściwości ręczne (część dolna). Właściwości wycięcia automatycznego i ręcznego są od siebie niezależne.

Automatyczne podcięcie

Opcje automatycznego podcinania mają wpływ na zarówno górną, jak i dolną półkę.

Kształt podcięcia

Automatyczne podcięcie jest włączone po wybraniu kształtu nacięcia.


Opcja	Opis
	Domyślna Tworzy podcięcia dla belek podrzędnych. Ustawienia AutoDefault mogą zmienić tą opcję.
	Tworzy podcięcia dla belek podrzędnych. Cięcia są proste do środnika belki głównej.
	Tworzy podcięcia dla belek podrzędnych. Cięcia są prostopadłe do środnika belki podrzędnej.
	Tworzy podcięcia dla belek podrzędnych. Cięcie pionowe jest prostopadłe do belki głównej, a cięcie poziome jest prostopadłe do belki podrzędnej.
	Wyłącza automatyczne nacinanie.

Rozmiar nacięcia


Opcja	Opis
	Domyślna Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej.
	Mierzenie rozmiaru nacięcia odbywa się od osi belki głównej i od górnej półki belki głównej.

Wprowadź poziome i pionowe wartości cięć.

Kształt wycięcia półki


Opcja	Opis
	Domyślna Półka belki podrzędnej jest przecinana równolegle do belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Półka belki podrzędnej jest przecinana równolegle do belki głównej.
	Półka belki podrzędnej jest przecinana prostopadle

Zaokrąglenie wymiarów nacięcia

Użyj opcji zaokrąglenia wymiarów wycięcia, aby zdefiniować, czy wymiary wycięcia mają być zaokrąglane w górę. Nawet jeśli zaokrąglanie wymiarów jest ustawione jako aktywne, wymiary są zaokrąglane tylko w razie potrzeby.


Opcja	Opis
	Domyślna Wymiary wycięcia nie są zaokrąglane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Wymiary wycięcia nie są zaokrąglane.
	Wymiary nacięcia są zaokrąglane. Wprowadź poziome i pionowe wartości zaokrąglenia.

Wymiary są zaokrąglane w górę do najbliższej wartości będącej wielokrotnością wprowadzonej wartości. Jeśli np. wymiar rzeczywisty to 51, a wpiszesz zaokrągloną w górę wartość 10, wymiar jest zaokrąglany w górę do 60.

Pozycja nacięcia


Opcja	Opis
	Domyślna Tworzy cięcie poniżej półki belki głównej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Tworzy cięcie poniżej półki belki głównej.
	Tworzy cięcie powyżej półki belki głównej.

Fazowanie nacięcia


Opcja	Opis
	Domyślna Wycięcie nie jest fazowane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Nacięcie nie jest fazowane.
	Tworzy nacięcie z liniowym fazowaniem.
	Nacięcie jest fazowane zgodnie z wprowadzonym promieniem.

Wprowadź promień fazowania.

Ręczne podcinanie

Używaj ręcznego wycięcia, gdy element niebędący częścią połączenia koliduje z belką podrzędną. Gdy używane jest ręczne nacinanie, cięcia są tworzone przez połączenie przy użyciu wartości wprowadzonych w polach na zakładce Nacięcie. Możesz użyć różnych wartości dla półki górnej i dolnej.

Strona podcięcia półki

Strona nacięcia półki definiuje stronę belki, po której są tworzone nacięcia.


Opcja	Opis
	Domyślna Tworzy wycięcia po obu stronach półki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Nacięcia są tworzone po obu stronach półki.
	Nacięcia są tworzone po obu stronach półki.
	Nacięcia są tworzone po bliższej stronie półki.
	Nacięcia są tworzone po dalszej stronie półki.

Kształt nacięcia półki

Kształt nacięcia półki definiuje kształt nacięcia w półce belki.


Opcja	Opis
	Domyślna Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Ustawienia AutoDefault mogą zmienić tą opcję.
	Automatycznie Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Domyślna głębokość nacięcia jest dwukrotnością grubości półki belki podrzędnej. Cięcie zawsze biegnie przez całą szerokość półki belki podrzędnej.
	Tworzy fazowania na półce. Jeśli nie wpiszesz wymiaru poziomego, tworzone jest fazowanie 45 stopni.
	Tworzy nacięcia na półce z wartościami domyślnymi, chyba że w polach 1 i 2 zostaną wprowadzone wartości.
	Półka nie jest cięta.
	Tworzy cięcia w półce zgodnie z wartością w polu 1, aby wyrównać ją ze środnikiem.
	Tworzy cięcia w półce zgodnie z wartościami w polach 1 i 2.

Głębokość nacięcia półki


Opcja	Opis
	Domyślnie Głębokość nacięcia półki. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Głębokość nacięcia półki.
	Głębokość nacięcia półki o wymiarze od osi środnika belki podrzędnej do krawędzi nacięcia.

Należy wprowadzić głębokość nacięcia półki.

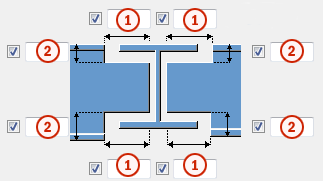

Wymiary wycięcia


	Opis	Domyślna
1	Wymiary poziomych cięć półki.	`10 mm`
2	Wymiary pionowych cięć półki.	Odstęp między krawędzią nacięcia a półką belki jest równa zaokrągleniu środnika elementu głównego. Wysokość nacięcia jest zaokrąglana w górę do najbliższych `5 mm`.

Karta Śruby

Karta Śruby umożliwia określenie wymiarów grupy śrub.

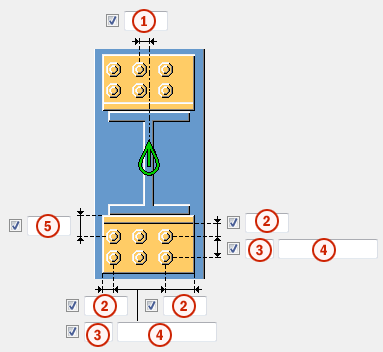

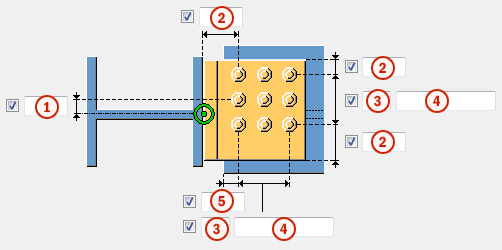

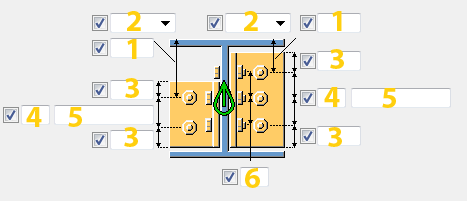

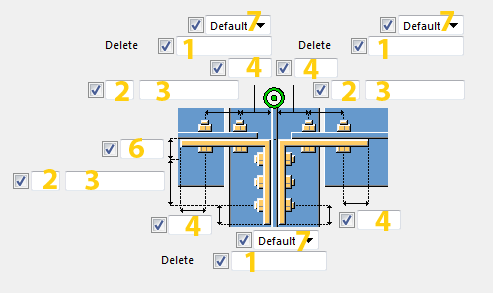

Wymiary grupy śrub


	Opis
1	Wymiar pozycji pionowej grupy śrub. W przypadku gdy belka podrzędna jest nachylona, należy określić, czy wymiar pionowy jest mierzony od grupy śrub do krawędzi elementu podrzędnego czy od grupy śrub do krawędzi elementu głównego. Wymiar pionowy nachylony, do elementu podrzędnego Wymiar pionowy, do elementu podrzędnego Wymiar pionowy, do elementu głównego Wymiar pionowy, do osi elementu głównego Domyślnie wymiar pionowy jest mierzony od grupy śrub do krawędzi elementu podrzędnego (wymiar nachylony). Upewnij się, że w ustawieniu Cięcie końca belki na karcie Obraz wybrano kąt prosty .
2	Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub. Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry. Środek: od osi śrub do osi elementu podrzędnego. Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.
3	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
4	Liczba śrub.
5	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
6	Liczba rzędów śrub przechodzących przez element główny.

Równomierne rozmieszczenie śrub na kątowniku


Opcja dla drugiego elementu podrzędnego	Opcja dla pierwszego elementu podrzędnego	Opis
		Domyślna Śruby są rozmieszczane równomiernie. Ustawienia AutoDefault mogą zmienić tą opcję.
		Śruby są rozmieszczane równomiernie. Śruby łączące kątownik z elementem podrzędnym znajdują się na tej samej linii poziomej co śruby łączące kątownik z elementem głównym.
		Śruby na elemencie głównym są rozmieszczone równomiernie. Śruby, które łączą kątownik z elementem głównym, są przesunięte w dół o połowę pionowej wartości rozstawu śrub.
		Śruby na elemencie podrzędnym są rozmieszczone równomiernie. Śruby, które łączą kątownik z elementem podrzędnym, są przesunięte w dół o połowę pionowej wartości rozstawu śrub.
		Śruby na elemencie podrzędnym są rozmieszczone równomiernie. Śruby, które łączą kątownik z nachylonym elementem podrzędnym, są równoległe do elementu podrzędnego.

Typ mocowania


Opcja	Opis
	Domyślnie Obie części są śrubowane. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Jeśli element główny jest profilem rurowym, kątowniki są spawane do elementu głównego i przykręcane do elementu podrzędnego. W przeciwnym razie kątowniki są przykręcane do obu elementów.
	Obie części są połączone śrubowo.
	Element główny jest spawany, a podrzędny — przykręcany.
	Element główny jest przykręcany, a podrzędny — spawany.
	Oba elementy są spawane.
	Element główny nie jest przykręcany.
	Element podrzędny nie jest spawany.
	Element podrzędny nie jest przykręcany.
	Oba elementy są przykręcane i spawane.

Wymiary grupy śrub


	Opis
1	Określ śruby, które mają być usunięte z grupy śrub. Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
4	Odległość od krawędzi śruby.
5	Lokalizacja montażu śrub.
6	Długość ramienia kątownika.
7	Lokalizacja, w której należy wstawić śruby: Budowa/Warsztat.

Zakładka Ustawienia śruby

Na zakładce Ustawienia śruby można określić śruby i spoiny łączące połączenie kątownikiem z elementem głównym i elementem podrzędnym.

Podstawowe właściwości śruby


Opcja	Opis	Domyślnie
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`

Komentarz

Można podać komentarz.

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Długość cięcia

Definiuje głębokość, do której Tekla Structures poszukuje przekrojów skręcanych elementów. Można w ten sposób ustalić, czy śruba będzie przechodzić przez jedną półkę czy przez dwie.

Zespół śruby

Zaznaczenie pól wyboru pozwala określić, które obiekty komponentu (śruba, podkładki i nakrętki) mają być używane w zespole śruby.

Aby utworzyć sam otwór, należy usunąć zaznaczenie wszystkich pól wyboru.

Aby zmienić zespół śruby w istniejącym komponencie, należy zaznaczyć pole wyboru Wynik modyfikacji i kliknąć Zmień.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Jednakowa długość śruby dla wszystkich

Ustawienie Tak powoduje, że wszystkie śruby będą miały taką samą długość. Najdłuższa śruba definiuje długość krótszych śrub z dodatkową długością.

Użyj innych ustawień dla elementów podrzędnych

Wybierz Tak, aby określić różne ustawienia dla drugiego elementu podrzędnego. Domyślnie używane są te same ustawienia dla obu elementów podrzędnych.

Liczba spoin w połączeniu kątownikiem

Umożliwia zdefiniowanie liczby spoin łączących kątownik z elementem głównym lub podrzędnym.


Opcja	Opis
	Domyślnie W połączeniu kątownikiem tworzone są trzy spoiny. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	W połączeniu kątownikiem tworzone są trzy spoiny.
	W połączeniu kątownikiem tworzona jest jedna spoina.

Kierunek śrubowania


Opcja	Opis
	Domyślnie Kierunek śrubowania 1 Ustawienia AutoDefault mogą zmienić tą opcję.
	Kierunek śrubowania 1
	Kierunek śrubowania 2

Zakładka Podkładki blachy

Zakładka Podkładki z blachy umożliwia określenie właściwości podkładki blachy do elementu głównego i elementów podrzędnych.


Opcja	Opis
Blacha podkładki	Grubość, szerokość i wysokość podkładki blachy.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Blacha podkładki

Pozwala zdefiniować podkładki z blachy dla śrub oraz wybrać stronę takich podkładek.


Opcja	Opis
	Domyślna Brak podkładki z blachy Ustawienia AutoDefault mogą zmienić tą opcję.
	Brak podkładki z blachy
	Jedna podkładka z blachy
	Indywidualne kwadratowe podkładki z blachy do każdej śruby
	Indywidualne okrągłe podkładki z blachy do każdej śruby


Opcja	Opis
	Umożliwia określenie, czy podkładka z blachy jest tworzona dla jednego połączenia kątownikiem czy dla obu.


Opcja	Opis
	Umożliwia określenie, czy podkładki blachy są umieszczane symetrycznie czy asymetrycznie.

Zakładka Ramka kątownika

Na zakładce Ramka z kątownika można dodać profil osadzenia.

Profil osadzenia

Zadaniem profili osadzenia jest przenoszenie obciążeń elementu podrzędnego. Kątowniki osadzenia mogą się znajdować przy górnej półce, przy dolnej półce albo przy obu półkach elementu podrzędnego. Profil osadzenia może być usztywniony i przykręcony lub przyspawany do elementu głównego i podrzędnego.


Opcja	Opis
Żebra	Grubość, szerokość i wysokość żebra.
Kątownik-góra NS, Kątownik-dół NS, Kątownik-góra FS, Kątownik-dół FS	Wybierz profil profilu osadzenia przez wybór z katalogu profili.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Górna pozycja kątownika osadzenia


Opcja	Opis
	Domyślnie Kątownik osadzenia nie jest tworzony. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Kątownik osadzenia nie jest tworzony.
	Kątownik osadzenia jest tworzony na górze półki drugiego elementu podrzędnego.
	Kątownik osadzenia jest tworzony na górze półki pierwszego elementu podrzędnego.
	Kątowniki osadzenia są tworzone na górze obu półek.

Dolna pozycja kątownika osadzenia


Opcja	Opis
	Domyślnie Kątownik osadzenia nie jest tworzony. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Kątownik osadzenia nie jest tworzony.
	Kątownik osadzenia jest tworzony na dole półki drugiego elementu podrzędnego.
	Kątownik osadzenia jest tworzony na dole półki drugiego elementu podrzędnego.
	Kątowniki osadzenia są tworzone na dole obu półek.

Przymocowanie kątownika osadzenia

Kątownik osadzenia znajduje się przy górnej lub przy dolnej powierzchni elementu podrzędnego.


Opcja górnego kątownika osadzenia	Opcja dolnego kątownika osadzenia	Opis
		Domyślna Połączenie śrubowe Kątownik osadzenia jest przykręcony do elementu głównego i elementu podrzędnego. Można zmienić tę opcję za pomocą funkcji AutoDefault.
		Połączenie śrubowe Kątownik osadzenia jest przykręcony do elementu głównego i elementu podrzędnego.
		Połączenie spawane-śrubowe Kątownik osadzenia jest przyspawany do elementu głównego i przykręcony do elementu podrzędnego.
		Połączenie śrubowe-spawane Kątownik osadzenia jest przykręcony do elementu głównego i przyspawany do elementu podrzędnego.
		Połączenie spawane Kątownik osadzenia jest przyspawany do elementu głównego i elementu podrzędnego.

Typ żebra


Opcja	Opis
	Domyślnie Prostokątna blacha usztywniająca Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Prostokątna blacha usztywniająca
	Trójkątna blacha usztywniająca
	Kształt żebra jest określany przez linię łączącą końce ramion kątownika osadzenia.

Wymiar offsetu żebra

Umożliwia zdefiniowanie offsetu cięć skośnych w trójkątnych żebrach.


	Opis
1	Wymiar offsetu poziomego
2	Wymiar offsetu pionowego

Orientacja kątownika osadzenia


Opcja	Opis
	Domyślnie Dłuższe ramię kątownika osadzenia jest połączone z elementem podrzędnym. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Dłuższe ramię kątownika osadzenia jest połączone z elementem podrzędnym.
	Dłuższe ramię kątownika osadzenia jest połączone z elementem głównym.
	Automatycznie Dłuższe ramię kątownika osadzenia jest połączone z tym elementem, w którym śruby sięgają najdalej od narożnika kątownika osadzenia.

Obrót kątownika osadzenia


Opcja	Opis
	Domyślnie Kątownik osadzenia nie jest obracany. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Kątownik osadzenia nie jest obracany.
	Kątownik osadzenia jest obracany o 90 stopni w poziomie. Aby usztywnić obrócony kątownik osadzenia, wybierz opcję Żebra środkowe z listy Pozycja żebra pośredniego.

Pozycja środkowego żebra


Opcja	Opis
	Domyślnie Zgodnie ze śrubami Ustawienia AutoDefault mogą zmienić tą opcję.
	Środkowa blacha usztywniająca nie jest tworzona.
	Środkowe żebra Blacha usztywniająca jest umieszczana pośrodku kątownika osadzenia. Wpisz liczbę żeber środkowych w polu Liczba żeber środkowych. Żebra wielokrotne są wyśrodkowane i rozmieszczone w jednakowych odstępach.
	Zgodnie ze śrubami Blacha usztywniająca jest umieszczana między śrubami, pośrodku odstępu między nimi. Domyślnie żebro jest tworzone między każdą parą śrub. Wprowadź liczbę środkowych żeber w polu poniżej.

Pozycja bocznych żeber


Opcja	Opis
	Domyślnie Boczne żebra nie są tworzone. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Boczne żebra nie są tworzone.
	Żebra są tworzone po bliższej stronie.
	Żebra są tworzone po dalszej stronie.
	Żebra są tworzone po bliższej i dalszej stronie.

Odsunięcie kątownika osadzenia


	Opis
1	Odsunięcie poziome kątownika osadzenia od osi elementu głównego.

Wymiary fazowania


	Opis
1	Wymiar pionowy fazowania.
2	Wymiar poziomy fazowania.

Typ fazowania


Opcja	Opis
	Domyślnie Bez fazowania Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie łukiem wypukłym
	Fazowanie łukiem wklęsłym

Szczelina


	Opis
1	Górny odstęp i dolny odstęp między kątownikiem osadzenia a elementem podrzędnym.

Zakładka Ramka śrub podrz.

Na zakładce Kątownik - śruby gł. można określić właściwości śrub łączących profil osadzenia z elementem głównym.

Wymiary grupy śrub


	Opis
1	Wymiary pozycji poziomej grupy śrub. Wymiar definiuje się od osi belki podrzędnej.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Wymiar pozycji pionowej grupy śrub. Wymiar definiuje się od dołu belki podrzędnej.

Góra

Góra dotyczy grupy śrub, które łączą górny profil osadzenia z elementem głównym.

Dół

Dół dotyczy grupy śrub, które łączą dolny profil osadzenia z elementem głównym.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Komentarz

Można podać komentarz.

Zakładka Ramka śrub gł.

Na zakładce Kątownik - śruby podrz. można określić właściwości śrub łączących profil osadzenia z elementem podrzędnym.

Wymiar grupy śrub


	Opis
1	Wymiar pozycji pionowej grupy śrub. Wymiar definiuje się od osi belki podrzędnej.
2	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
3	Liczba śrub.
4	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.
5	Wymiary pozycji poziomej grupy śrub. Wymiar definiuje się od dołu belki podrzędnej.

Góra

Góra dotyczy grupy śrub, które łączą górny profil osadzenia z elementem podrzędnym.

Dół

Dół dotyczy grupy śrub, które łączą dolny profil osadzenia z elementem podrzędnym.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.

Zwiększenie długości śruby

Umożliwia zdefiniowanie, o ile ma zostać zwiększona długość śruby. Tej opcji można na przykład użyć, gdy malowanie wymaga zwiększenia długości śruby.

Komentarz

Można podać komentarz.

Zakładka Ścięcie belki

Na zakładce Cięcie belki można określić podkładki spoiny, otwory dostępu do spawania, przygotowanie końca belki oraz podcięcia.

Podkładka spoiny

Table 2.
Opcja	Opis
Podkładka spoiny	Grubość i szerokość podkładki spoiny.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Wymiary otworu dostępowego do spawania


	Opis
1	Odstęp między górną półką elementu podrzędnego a elementem głównym.
2	Wymiary pionowe górnego i dolnego otworu dostępowego do spawania.
3	Wymiary poziome górnego i dolnego otworu dostępowego do spawania.
4	Odstęp między środnikiem elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.
5	Odstęp między dolną półką elementu podrzędnego a elementem głównym. Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.

Otwory dostępowe do spawania


Opcja	Opis	Domyślna
	Domyślnie Okrągły otwór dostępowy do spawania Ustawienia AutoDefault mogą zmienić tą opcję.
	Okrągły otwór dostępowy do spawania
	Kwadratowy otwór dostępowy do spawania
	Otwór ukosowany dostępowy do spawania
	Okrągły otwór dostępowy do spawania o promieniu, który można zdefiniować w .
	Otwór dostępowy do spawania w kształcie wydłużonego stożka o promieniu i wymiarach, które można zdefiniować w i .
	Otwór dostępowy do spawania w kształcie stożka o promieniach, które można zdefiniować w i . Duża litera R definiuje duży promień (wysokość). Mała litera r definiuje mały promień.	`R = 35` `r = 10`

Przygotowanie końca belki


Opcja	Opis
	Domyślna Przygotowywana jest półka górna i dolna. Można zmienić tę opcję za pomocą funkcji AutoDefault.
	Automatycznie Przygotowywana jest półka górna i dolna.
	Koniec belki nie jest przygotowany.
	Przygotowywana jest półka górna i dolna.
	Półka górna jest przygotowana.
	Półka dolna jest przygotowana.

Wycięcie półki


Opcja półki górnej	Opcja półki dolnej	Opis
		Domyślna Półka nie jest cięta. Ustawienia AutoDefault mogą zmienić tą opcję.
		Półka nie jest cięta.
		Półka jest cięta.

Podkładki spawu


Opcja górnej podkładki	Opcja dolnej podkładki	Opis
		Domyślna Podkładki są tworzone wewnątrz półek. Ustawienia AutoDefault mogą zmienić tą opcję.
		Podkładki nie są tworzone.
		Podkładki są tworzone wewnątrz półek.
		Podkładki są tworzone na zewnątrz półek.

Długość podkładki spoiny

Długość podkładki spoiny należy wprowadzić w polu poniżej opcji.


Opcja	Opis
	Domyślna Całkowita długość podkładki Ustawienia AutoDefault mogą zmienić tą opcję.
	Całkowita długość podkładki
	Przedłużenie poza krawędź półki
