1

Długość wycięcia elementu podrzędnego.

Wycięcie jest zdefiniowane na podstawie krawędzi kątownika.

20 mm

2

Odległość górnej krawędzi kątownika od górnej powierzchni belki podrzędnej.

Położenie krawędzi górnej kątownika zmienia wysokość kątownika.

Wartość dodatnia powoduje przesunięcie górnej pozycji bliżej środka belki i w efekcie zmniejszenie rozmiaru kątownika. Wartości ujemne zwiększają rozmiar kątownika.

Jeśli nie zostanie podana wartość, rozmiar kątownika zależy od śrub i odległości od ich krawędzi.

3

Odległość dolnej krawędzi kątownika od dolnej powierzchni belki podrzędnej.

Położenie dolnej krawędzi kątownika zmienia wysokość kątownika.

Wartość dodatnia powoduje przesunięcie górnej pozycji bliżej środka belki i w efekcie zmniejszenie rozmiaru kątownika. Wartości ujemne zwiększają rozmiar kątownika.

Jeśli nie zostanie podana wartość, rozmiar kątownika zależy od śrub i odległości od ich krawędzi.

4

Rozmiar pasa utworzonego w półce elementu podrzędnego.

Punkt przycięcia półki jest określany przez krawędź połączenia kątownikiem.

Półka jest automatycznie zamieniana w płaskownik, kiedy połączenie kątownikiem przecina półkę.

10 mm

5

Określa szczelinę między elementem głównym a połączeniem kątownikiem.

0

Domyślna

Cięcie półki

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Nacięcie

Dolna część belki podrzędnej jest nacinana, jeśli kątownik przecina półkę.

Należy wprowadzić promień i wysokość nacięcia.

Wycięcie półki

Półka belki podrzędnej jest nacinana po tej samej stronie co kątownik, jeśli kątownik przecina półkę.

Automatycznie

Jeśli nachylenie belki podrzędnej nie przekracza 10 stopni, jej koniec jest cięty pod kątem prostym. W przeciwnym razie koniec belki jest cięty skośnie.

Profil NS

Profil połączenia kątownikiem bliższej strony przez wybranie go z katalogu profili.

Wielkość kątownika jest określona średnicą śruby.

Nazwą domyślną jest KĄTOWNIK.

Profil FS

Profil połączenia kątownikiem dalszej strony przez wybranie go z katalogu profili.

Wielkość kątownika określona średnicą śruby.

Nazwą domyślną jest KĄTOWNIK.

Domyślnie

Połączenie kątownikami są tworzone na bliższej i dalszej stronie.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Automatycznie

Jeżeli profil elementu głównego jest rurą, zostaną utworzone dwa połączenia kątownikami. W przeciwnym razie zostanie utworzone połączenie kątownikiem na bliższej stronie.

Połączenie kątownikiem jest tworzone na bliższej stronie.

Połączenia kątownikami są tworzone na bliższej i dalszej stronie.

Połączenie kątownikiem jest tworzone na dalszej stronie.

Połączenie kątownikiem śrubowane. Połączenie kątownikiem jest tworzone na dalszej stronie.

Połączenie kątownikiem śrubowane. Połączenie kątownikiem jest tworzone na bliższej stronie.

Domyślna

Bez zamiany

Ustawienia AutoDefault mogą zmienić tą opcję.

Bez zamiany

Kątownik jest umieszczany w połączeniu w taki sposób, że dłuższe ramię jest połączone z elementem podrzędnym.

Ze zamianą

Ramiona kątownika są zamieniane w taki sposób, że ramię dłuższe jest połączone z elementem głównym.

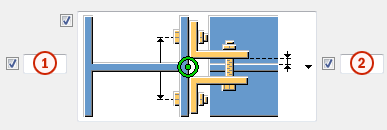

1

Rozstaw śrub.

2

Szczelina przy spawaniu.

Domyślnie

Rozstaw śrub bez szczeliny przy spawaniu

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Rozstaw śrub bez szczeliny przy spawaniu

Rozstaw śrub ze szczeliną przy spawaniu

Rozstaw śrub i szczelina przy spawaniu definiowane przez użytkownika

Domyślna

Żebra są równoległe do elementu podrzędnego.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Żebra są równoległe do elementu podrzędnego.

Żebra są prostopadłe do elementu głównego.

Domyślna

Żebra są tworzone.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Automatycznie

Żebra są tworzone w razie potrzeby.

Żebra nie są tworzone.

Żebra są tworzone.

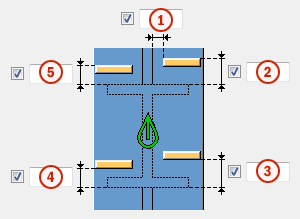

Rozmiar odstępu między półkami a żebrem.

1

Rozmiar odstępu między żebrem a krawędzią środnika belki.

2

Rozmiar odstępu między żebrem u góry z bliższej strony a krawędzią półki belki.

3

Rozmiar odstępu między żebrem u dołu z bliższej strony a krawędzią półki belki.

4

Rozmiar odstępu między żebrem u dołu z dalszej strony a krawędzią półki belki.

5

Rozmiar odstępu między żebrem u góry z dalszej strony a krawędzią półki belki.

1

Wymiar pionowy fazowania.

Promień profilu

2

Wymiar poziomy fazowania.

Promień profilu

Domyślnie.

Fazowanie liniowe

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Bez fazowania

Fazowanie liniowe

Fazowanie łukiem wypukłym

Fazowanie łukiem wklęsłym

1

Szerokość fazowania blachy górnej wstawki.

2

Wysokość fazowania blachy górnej wstawki.

3

Wysokość fazowania blachy dolnej wstawki.

4

Szerokość fazowania blachy dolnej wstawki.

Domyślnie

W razie potrzeby tworzone są blachy górnej i dolnej wstawki.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Automatycznie

W razie potrzeby tworzona jest blacha górnej wstawki, blacha dolnej wstawki lub obie.

Tworzone są górne i dolne wstawki.

Aby utworzyć jedną blachę, należy wprowadzić 0 w polu grubości (t) dla niepotrzebnej blachy (górnej lub dolnej).

Blachy wstawek nie zostaną utworzone.

Domyślna

Tworzy podcięcia dla belek podrzędnych.

Ustawienia AutoDefault mogą zmienić tą opcję.

Tworzy podcięcia dla belek podrzędnych. Cięcia są proste do środnika belki głównej.

Tworzy podcięcia dla belek podrzędnych. Cięcia są prostopadłe do środnika belki podrzędnej.

Tworzy podcięcia dla belek podrzędnych. Cięcie pionowe jest prostopadłe do belki głównej, a cięcie poziome jest prostopadłe do belki podrzędnej.

Wyłącza automatyczne nacinanie.

Domyślna

Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej.

Ustawienia AutoDefault mogą zmienić tą opcję.

Mierzenie rozmiaru nacięcia odbywa się od krawędzi półki belki głównej i od spodu górnej półki belki głównej.

Mierzenie rozmiaru nacięcia odbywa się od osi belki głównej i od górnej półki belki głównej.

Domyślna

Półka belki podrzędnej jest przecinana równolegle do belki głównej.

Ustawienia AutoDefault mogą zmienić tą opcję.

Półka belki podrzędnej jest przecinana równolegle do belki głównej.

Półka belki podrzędnej jest przecinana prostopadle

Domyślna

Wymiary wycięcia nie są zaokrąglane.

Ustawienia AutoDefault mogą zmienić tą opcję.

Wymiary wycięcia nie są zaokrąglane.

Wymiary nacięcia są zaokrąglane.

Wprowadź poziome i pionowe wartości zaokrąglenia.

Domyślna

Tworzy cięcie poniżej półki belki głównej.

Ustawienia AutoDefault mogą zmienić tą opcję.

Tworzy cięcie poniżej półki belki głównej.

Tworzy cięcie powyżej półki belki głównej.

Domyślna

Wycięcie nie jest fazowane.

Ustawienia AutoDefault mogą zmienić tą opcję.

Nacięcie nie jest fazowane.

Tworzy nacięcie z liniowym fazowaniem.

Nacięcie jest fazowane zgodnie z wprowadzonym promieniem.

Domyślna

Tworzy wycięcia po obu stronach półki.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Automatycznie

Nacięcia są tworzone po obu stronach półki.

Nacięcia są tworzone po obu stronach półki.

Nacięcia są tworzone po bliższej stronie półki.

Nacięcia są tworzone po dalszej stronie półki.

Domyślna

Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane.

Ustawienia AutoDefault mogą zmienić tą opcję.

Automatycznie

Cała półka belki podrzędnej jest przycinana tak daleko, jak to zostanie zdefiniowane. Domyślna głębokość nacięcia jest dwukrotnością grubości półki belki podrzędnej. Cięcie zawsze biegnie przez całą szerokość półki belki podrzędnej.

Tworzy fazowania na półce.

Jeśli nie wpiszesz wymiaru poziomego, tworzone jest fazowanie 45 stopni.

Tworzy nacięcia na półce z wartościami domyślnymi, chyba że w polach 1 i 2 zostaną wprowadzone wartości.

Półka nie jest cięta.

Tworzy cięcia w półce zgodnie z wartością w polu 1, aby wyrównać ją ze środnikiem.

Tworzy cięcia w półce zgodnie z wartościami w polach 1 i 2.

Domyślnie

Głębokość nacięcia półki.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Głębokość nacięcia półki.

Głębokość nacięcia półki o wymiarze od osi środnika belki podrzędnej do krawędzi nacięcia.

1

Wymiary poziomych cięć półki.

10 mm

2

Wymiary pionowych cięć półki.

Odstęp między krawędzią nacięcia a półką belki jest równa zaokrągleniu środnika elementu głównego. Wysokość nacięcia jest zaokrąglana w górę do najbliższych 5 mm.

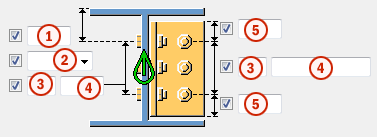

1

Wymiar pozycji pionowej grupy śrub.

W przypadku gdy belka podrzędna jest nachylona, należy określić, czy wymiar pionowy jest mierzony od grupy śrub do krawędzi elementu podrzędnego czy od grupy śrub do krawędzi elementu głównego.

• Wymiar pionowy nachylony, do elementu podrzędnego



• Wymiar pionowy, do elementu podrzędnego



• Wymiar pionowy, do elementu głównego



• Wymiar pionowy, do osi elementu głównego



Domyślnie wymiar pionowy jest mierzony od grupy śrub do krawędzi elementu podrzędnego (wymiar nachylony).

Upewnij się, że w ustawieniu Cięcie końca belki na karcie Obraz wybrano kąt prosty .

2

Umożliwia wybranie sposobu mierzenia wymiarów pozycji pionowej grupy śrub.

• Na górze: od górnej krawędzi elementu podrzędnego do śruby najbliżej góry.



• Środek: od osi śrub do osi elementu podrzędnego.



• Dół: od dolnej krawędzi elementu podrzędnego do śruby najbliżej dołu.



3

Liczba śrub.

4

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

5

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

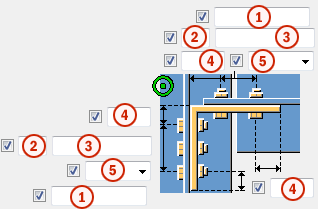

1

Określ śruby, które mają być usunięte z grupy śrub.

Wprowadzane numery śrub przeznaczonych do usunięcia należy oddzielać spacją. Numery śrub liczy się od lewej do prawej i od góry do dołu.

2

Liczba śrub.

3

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

4

Odległość od krawędzi śruby.

5

Lokalizacja montażu śrub.

Domyślnie

Obie części są śrubowane.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Automatycznie

Jeśli element główny jest profilem rurowym, kątowniki są spawane do elementu głównego i przykręcane do elementu podrzędnego. W przeciwnym razie kątowniki są przykręcane do obu elementów.

Obie części są połączone śrubowo.

Element główny jest spawany, a podrzędny — przykręcany.

Element główny jest przykręcany, a podrzędny — spawany.

Oba elementy są spawane.

Element główny nie jest przykręcany.

Element podrzędny nie jest spawany.

Element podrzędny nie jest przykręcany.

Oba elementy są przykręcane i spawane.

Budowa/Warsztat

Lokalizacja montażu śrub.

Budowa

1

Odstęp między górną półką elementu podrzędnego a elementem głównym.

2

Wymiary pionowe górnego i dolnego otworu dostępowego do spawania.

3

Wymiary poziome górnego i dolnego otworu dostępowego do spawania.

4

Odstęp między środnikiem elementu podrzędnego a elementem głównym.

Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.

5

Odstęp między dolną półką elementu podrzędnego a elementem głównym.

Tekla Structures dodaje wprowadzoną w tym miejscu wartość do odstępu określonego na zakładce Obraz.

Domyślnie

Okrągły otwór dostępowy do spawania

Ustawienia AutoDefault mogą zmienić tą opcję.

Okrągły otwór dostępowy do spawania

Kwadratowy otwór dostępowy do spawania

Otwór ukosowany dostępowy do spawania

Okrągły otwór dostępowy do spawania o promieniu, który można zdefiniować w .

Otwór dostępowy do spawania w kształcie wydłużonego stożka o promieniu i wymiarach, które można zdefiniować w i .

Otwór dostępowy do spawania w kształcie stożka o promieniach, które można zdefiniować w i .

Duża litera R definiuje duży promień (wysokość).

Mała litera r definiuje mały promień.

R = 35

r = 10

Domyślna

Przygotowywana jest półka górna i dolna.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Automatycznie

Przygotowywana jest półka górna i dolna.

Koniec belki nie jest przygotowany.

Przygotowywana jest półka górna i dolna.

Półka górna jest przygotowana.

Półka dolna jest przygotowana.

Domyślna

Półka nie jest cięta.

Ustawienia AutoDefault mogą zmienić tą opcję.

Półka nie jest cięta.

Półka jest cięta.

Domyślna

Podkładki są tworzone wewnątrz półek.

Ustawienia AutoDefault mogą zmienić tą opcję.

Podkładki nie są tworzone.

Podkładki są tworzone wewnątrz półek.

Podkładki są tworzone na zewnątrz półek.

Domyślna

Całkowita długość podkładki

Ustawienia AutoDefault mogą zmienić tą opcję.

Całkowita długość podkładki

Przedłużenie poza krawędź półki

Należy wprowadzić wartość dodatnią lub ujemną przesunięcia przedniego końca podkładki względem końca półki.

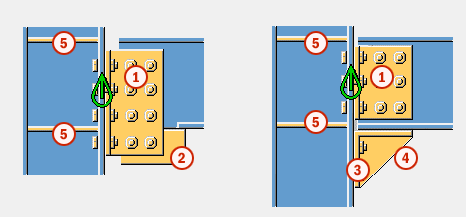

Domyślnie

Kątownik osadzenia nie jest tworzony.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Kątownik osadzenia nie jest tworzony.

Kątownik osadzenia jest tworzony na górze półki.

Kątownik osadzenia jest tworzony na dole półki.

Kątowniki osadzenia są tworzone po obu stronach półki.

Domyślna

Połączenie śrubowe

Kątownik osadzenia jest przykręcony do elementu głównego i elementu podrzędnego.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Połączenie śrubowe

Kątownik osadzenia jest przykręcony do elementu głównego i elementu podrzędnego.

Połączenie spawane-śrubowe

Kątownik osadzenia jest przyspawany do elementu głównego i przykręcony do elementu podrzędnego.

Połączenie śrubowe-spawane

Kątownik osadzenia jest przykręcony do elementu głównego i przyspawany do elementu podrzędnego.

Połączenie spawane

Kątownik osadzenia jest przyspawany do elementu głównego i elementu podrzędnego.

Domyślnie

Prostokątna blacha usztywniająca

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Prostokątna blacha usztywniająca

Trójkątna blacha usztywniająca

Kształt żebra jest określany przez linię łączącą końce ramion kątownika osadzenia.

Domyślnie

Kątownik osadzenia nie jest obracany.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Kątownik osadzenia nie jest obracany.

Kątownik osadzenia jest obracany o 90 stopni w poziomie.

Aby usztywnić obrócony kątownik osadzenia, wybierz opcję Żebra środkowe z listy Pozycja żebra pośredniego.

Domyślnie

Dłuższe ramię kątownika osadzenia jest połączone z elementem podrzędnym.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Dłuższe ramię kątownika osadzenia jest połączone z elementem podrzędnym.

Dłuższe ramię kątownika osadzenia jest połączone z elementem głównym.

Automatycznie

Dłuższe ramię kątownika osadzenia jest połączone z tym elementem, w którym śruby sięgają najdalej od narożnika kątownika osadzenia.

Domyślnie

Boczne żebra nie są tworzone.

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Boczne żebra nie są tworzone.

Żebra są tworzone po bliższej stronie.

Żebra są tworzone po dalszej stronie.

Żebra są tworzone po bliższej i dalszej stronie.

Domyślnie

Zgodnie ze śrubami

Ustawienia AutoDefault mogą zmienić tą opcję.

Środkowa blacha usztywniająca nie jest tworzona.

Środkowe żebra

Blacha usztywniająca jest umieszczana pośrodku kątownika osadzenia.

Wpisz liczbę żeber środkowych w polu Liczba żeber środkowych.

Żebra wielokrotne są wyśrodkowane i rozmieszczone w jednakowych odstępach.

Zgodnie ze śrubami

Blacha usztywniająca jest umieszczana między śrubami, pośrodku odstępu między nimi.

Domyślnie żebro jest tworzone między każdą parą śrub.

Wprowadź liczbę środkowych żeber w polu poniżej.

1

Odsunięcie poziome kątownika osadzenia od osi elementu głównego.

1

Górny odstęp i dolny odstęp między kątownikiem osadzenia a elementem podrzędnym.

1

Wymiar pionowy fazowania.

2

Wymiar poziomy fazowania.

Domyślnie

Bez fazowania

Można zmienić tę opcję za pomocą funkcji AutoDefault.

Bez fazowania

Fazowanie liniowe

Fazowanie łukiem wypukłym

Fazowanie łukiem wklęsłym

1

Wymiary pozycji poziomej grupy śrub.

Wymiar definiuje się od osi belki podrzędnej.

2

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

3

Liczba śrub.

4

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

5

Wymiar pozycji pionowej grupy śrub.

Wymiar definiuje się od dołu belki podrzędnej.

Budowa/Warsztat

Lokalizacja montażu śrub.

Budowa

1

Wymiar pozycji pionowej grupy śrub.

Wymiar definiuje się od osi belki podrzędnej.

2

Odległość od krawędzi śruby.

odległość od krawędzi to odległość od środka śruby do krawędzi elementu.

3

Liczba śrub.

4

Rozstaw śrub.

Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

5

Wymiary pozycji poziomej grupy śrub.

Wymiar definiuje się od dołu belki podrzędnej.

Budowa/Warsztat

Lokalizacja montażu śrub.

Budowa
