Połączenie wzdłużne, boczne słupa (137)

Połączenie wzdłużne, boczne słupa (137) tworzy połączenie spawane na budowie z użyciem blach węzłowych, blach połączenia, wewnętrznych blach przegrody, blach tylnych oraz blach podporowych.

Utworzone obiekty

Blachy węzłowe
Blachy łączące
Wewnętrzne blachy przegrody
Blachy usztywniające
Blachy podporowe
śruby
Spoiny

Zastosowania


Sytuacja	Opis
	Połączenie spawane słupa na budowie

Kolejność wyboru

Wybierz element główny (słup).
Wybierz element podrzędny (słup).

Połączenie zostanie utworzone automatycznie po wybraniu elementu podrzędnego.

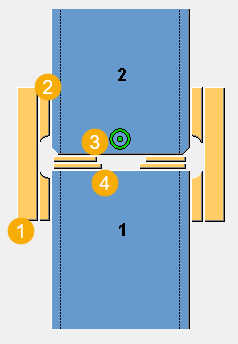

Klucz do identyfikacji elementów


	Opis
1	Blacha połączenia wzdłużnego
2	Blacha węzłowa
3	Górna blacha stabilizująca
4	Dolna blacha podporowa

karta Obraz

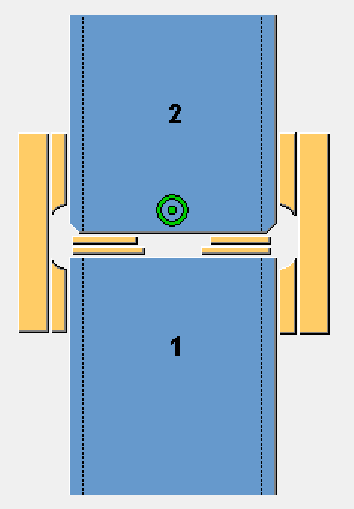

Karta Obraz pokazuje, w jaki sposób połączenie spawane na budowie łączy dwa słupy.

Karta Blachy węzłowe

Karta Blachy węzłowe umożliwia zdefiniowanie właściwości blachy węzłowej i blachy łączącej oraz położenie i luz między blachami węzłowymi i blachami łączącymi.

Elementy


Opcja	Opis
Blacha węzłowa	Grubość blachy węzłowej
Blachy łączące	Grubość, szerokość i wysokość blach łączących


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Elementy luźne


Opcje	Opis
Brak	Luźne elementy nie są częścią zespołu elementu głównego ani podrzędnego.
Podrzędny	Luźne elementy są częścią zespołu elementu podrzędnego.
Primary	Luźne elementy są częścią zespołu elementu głównego.

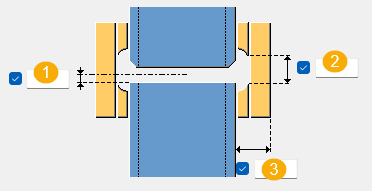

Wymiary


	Opis
1	Odległość od górnej krawędzi dolnego słupa do środka szczeliny w blachach węzłowych.
2	Szczelina między górną i dolną blachą węzłową.
3	Szerokość blachy węzłowej

Kształt fazowania

Wybierz, czy ma zostać utworzone fazowanie, i zdefiniuj jego wymiar.


Opcja	Opis
	Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie łukowe

Orientacja połączenia


Opcja	Opis
	Umożliwia wybranie orientacji blach łączących.

Odległość blachy łączącej


	Opis
1	Odległość od środka do środka między równoległymi blachami łączącymi.

Karta Przegroda

Użyj karty Przegroda, aby zdefiniować właściwości i położenie wewnętrznych blach przegrody w górnym i dolnym słupie. Można również ustawić luz między blachą przegrody a wewnętrzną powierzchnią słupa zamkniętego oraz określić położenie i wymiary otworów w blasze przegrody.

Elementy


Opcja	Opis
Przegroda górna	Grubość górnej blachy przegrody
Przegroda dolna	Grubość blachy przegrody dolnej


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

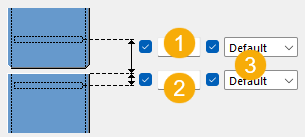

Pozycja przegrody


	Opis
1	Położenie górnej blachy przegrody
2	Położenie dolnej blachy przegrody
3	Środek Środek blachy przegrody ustawiony jest w zadanym położeniu. Dół Dolna krawędź blachy przegrody ustawiona jest w zadanym położeniu. Góra Górna krawędź blachy przegrody ustawiona jest w zadanym położeniu.

Wymiary


	Opis
1	Odległość krawędzi otworu narożnego
2	Szczelina membrany od słupa
3	Średnica otworu narożnego
4	Średnica otworu środkowego
5	Rozmiar fazowania

Typ fazowania


Opcje	Opis
	Domyślna Bez fazowania Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez fazowania
	Fazowanie liniowe
	Fazowanie wypukłe
	Fazowanie wklęsłe

Karta Słupy

Karta Słupy umożliwia zdefiniowanie właściwości blach podkładowych i podporowych dla spoin wstawianych na budowie Dodatkowo można zdefiniować wymiary luzu dla słupów, blach tylnych i blach podporowych.

Elementy


Opcja	Opis
Górna blacha podkładowa	Grubość i szerokość blachy podkładowej
Dolna blacha podporowa	Grubość i szerokość blachy nośnej


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.

Wymiary luzu


	Opis
1	Luz między słupami
2	Luz między blachami tylnymi
3	Luz między blachami podporowymi

Wymiary promienia narożnika


	Opis
1	Promień gięcia narożnika górnych blach podkładowych
2	Promień gięcia narożnika dla dolnych blach podporowych

Karta Śruby

Zakładka Śruby umożliwia zdefiniowanie wymiarów grupy śrub i właściwości śrub.

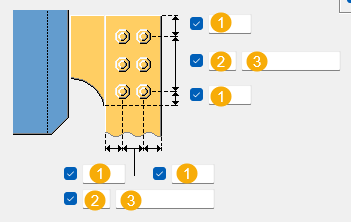

Wymiary grupy śrub


	Opis
1	Odległość od krawędzi śruby. odległość od krawędzi to odległość od środka śruby do krawędzi elementu.
2	Liczba śrub.
3	Rozstaw śrub. Wartości rozstawu śrub należy oddzielać spacją. Należy wprowadzić wartość każdej odległości między śrubami. Na przykład w przypadku 3 śrub należy wprowadzić 2 wartości.

Podstawowe właściwości śruby


Opcja	Opis	Domyślna
Rozmiar śruby	Średnica śruby.	Dostępne rozmiary są zdefiniowane w katalogu zespołów śrub.
Norma śruby	Norma śruby używana w komponencie.	Dostępne normy są zdefiniowane w katalogu zespołów śrub.
Tolerancja	Odstęp między śrubą a otworem.
Gwint w mat	Umożliwia zdefiniowanie, czy gwint może się znajdować w elementach przykręcanych, gdy używane są śruby z gwintem częściowym. Ustawienie to nie wywiera efektu, gdy używane są śruby z pełnym gwintem.	`Tak`
Budowa/Warsztat	Lokalizacja montażu śrub.	`Budowa`

Otwory podłużne

Istnieje możliwość zdefiniowania otworów podłużnych, powiększonych lub gwintowanych.


Opcja	Opis	Domyślnie
1	Wymiar pionowy otworu owalnego.	`0` — okrągły otwór.
2	Wymiar poziomy otworu owalnego lub naddatek dla otworów powiększonych.	`0` - okrągły otwór.
Typ otworu	Podłużny tworzy otwory podłużne. Powiększony tworzy otwory powiększone. Brak otworu powoduje, że otwory nie są tworzone. Gwintowany tworzy otwory gwintowane.
Obróć otwory	Gdy typ otworu jest ustawiony na Owalny, ta opcja obraca otwory owalne.
Owalne otwory w	Elementy, w których są tworzone otwory podłużne. Dostępne opcje zależą od komponentu.
